自行车无级变速轮毂传动枢纽结构

　　这套结构对应城市通勤车、休闲助力自行车后轮部位的核心变速承载部件，日常骑行里，它替代传统多片飞轮搭配拨链器的外露变速方案，把变速执行、扭矩传递、轮体支撑全部整合在后轮轴壳内部，不管是城区频繁启停的平路通勤，郊野缓坡的长距离骑行，还是电助力车型匹配人力踩踏的动力输出场景，都能在骑行过程中平顺调整传动比，没有跳档、掉链的外露机构故障隐患。

　　从实际使用功能来看，这套轮毂内部依托滚珠摩擦传动的无级变速原理，摒弃了固定齿数齿轮的档位阶梯限制，骑手可以根据踩踏力度、路面坡度、实时车速连续改变传动比，起步爬坡时自动放大输入扭矩，平路高速巡航时维持顺滑的高传动效率，全程没有档位切换的顿挫感。两端伸出的轮轴用来固定在自行车后叉的安装开口上，轴端预留的锁紧位匹配标准山地车、通勤车的后叉开档尺寸，外圈壳体直接和后轮辐条、轮圈连接，踩踏动力从飞轮侧输入后，经过内部变速机构传递到轮毂外壳，直接驱动后轮转动，整套部件完全封闭，泥水、沙尘不会侵入内部传动接触面，日常维护只需要关注外部轴端的密封状态，不用频繁调整拨链器、清理外露飞轮缝隙的油污。

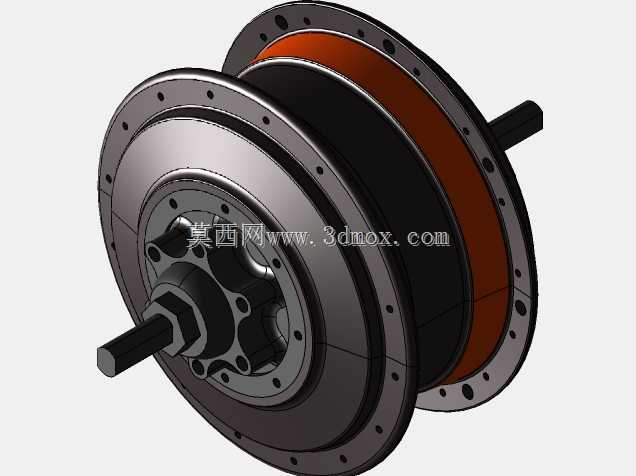

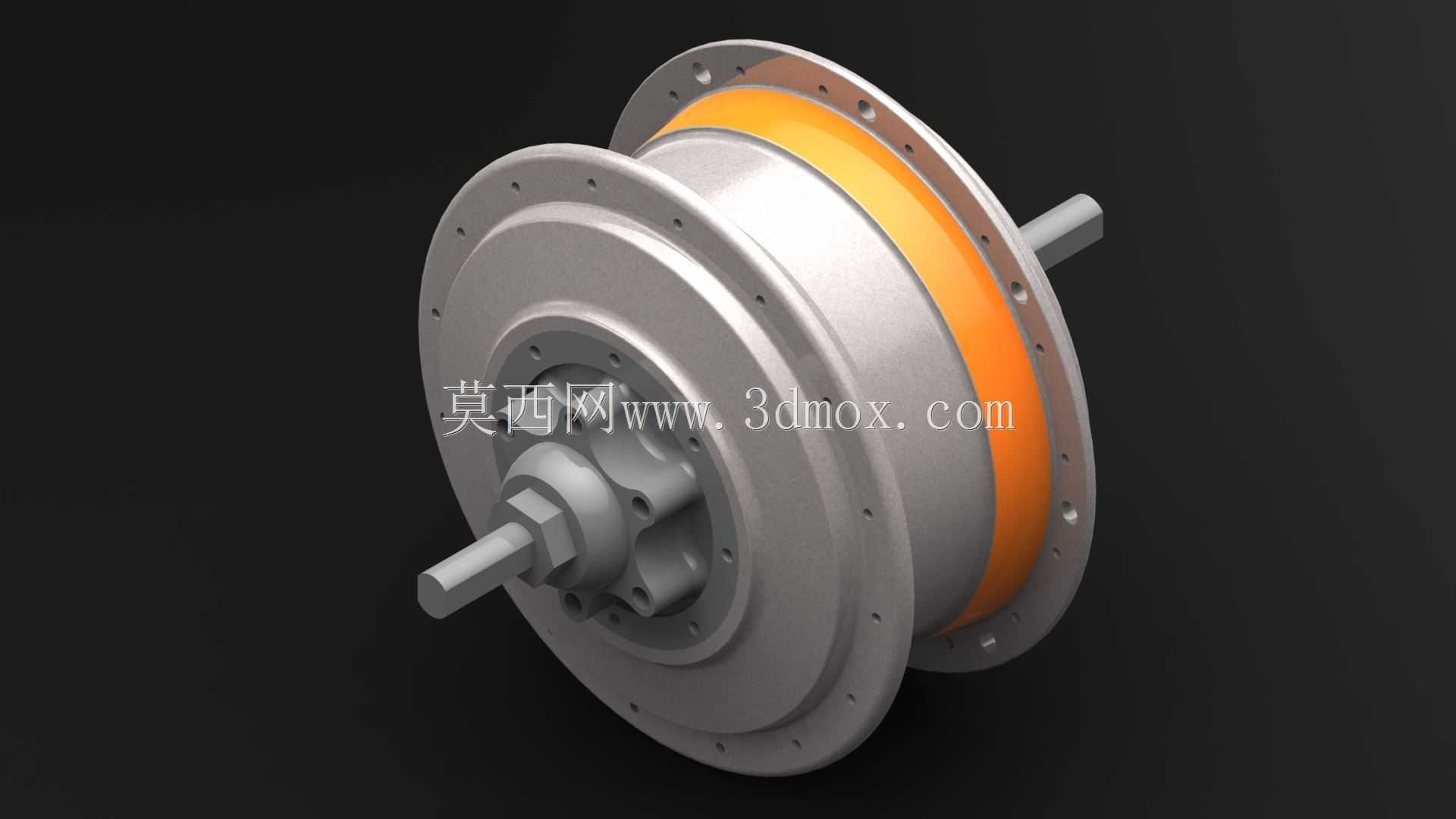

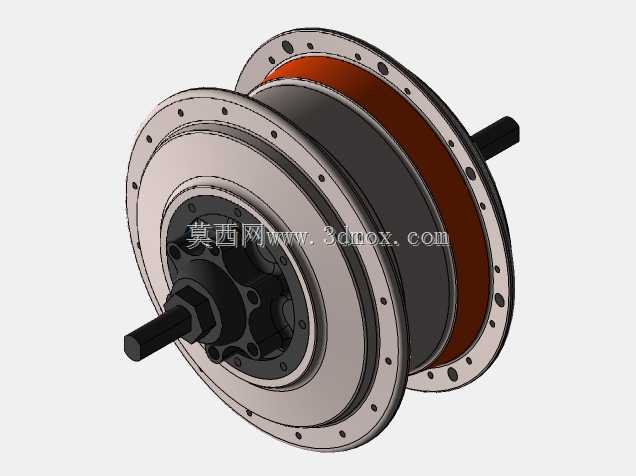

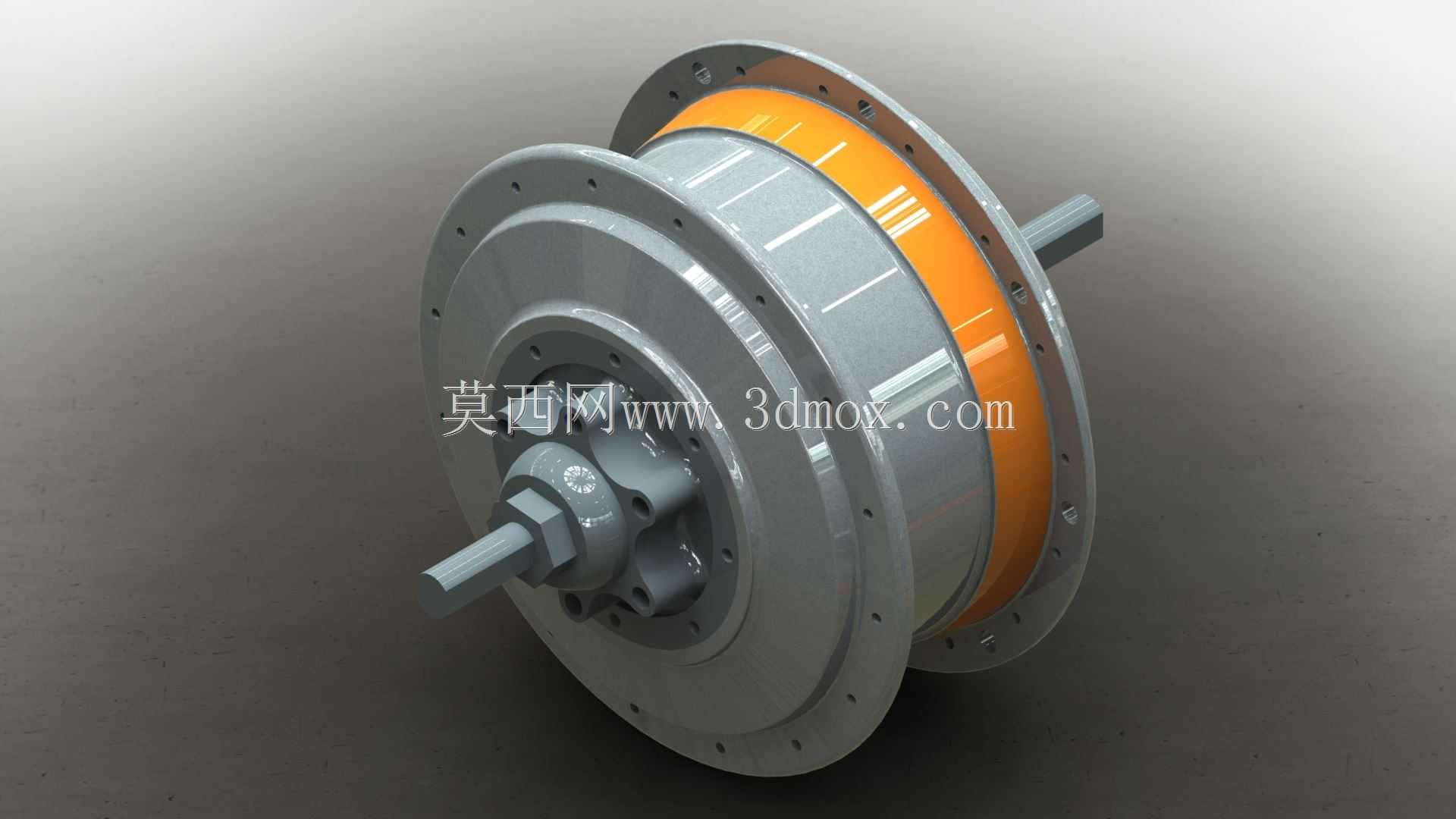

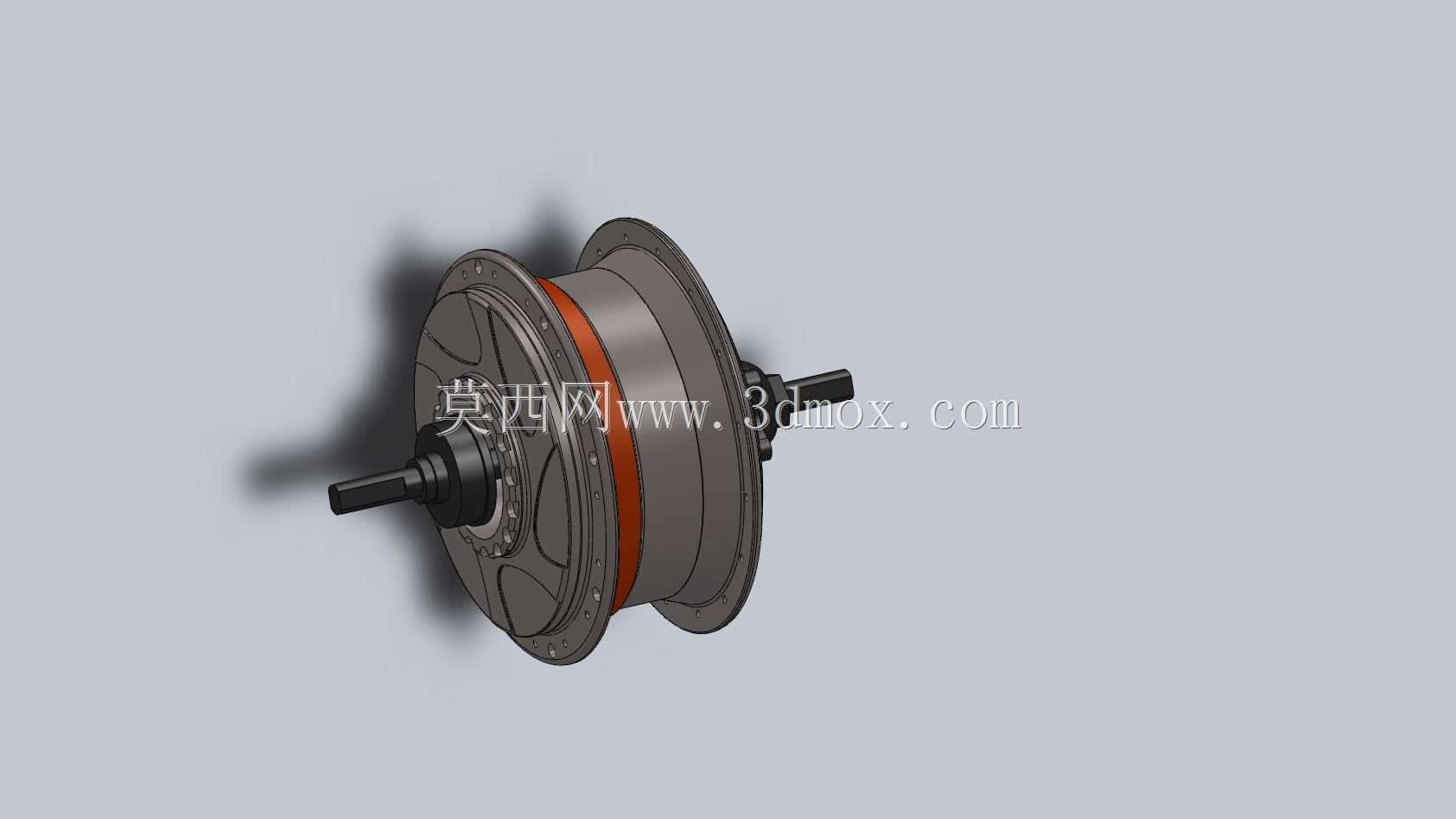

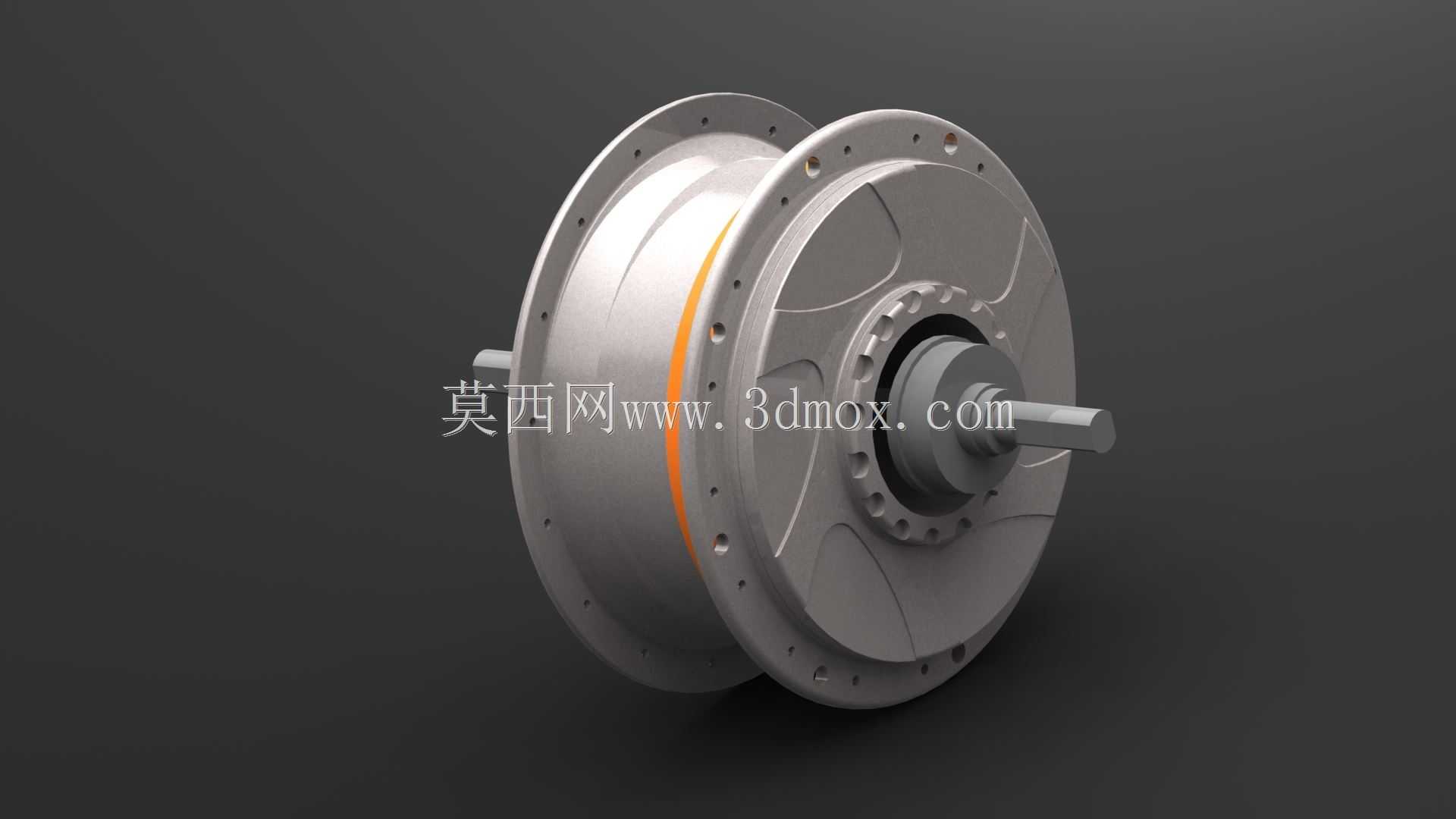

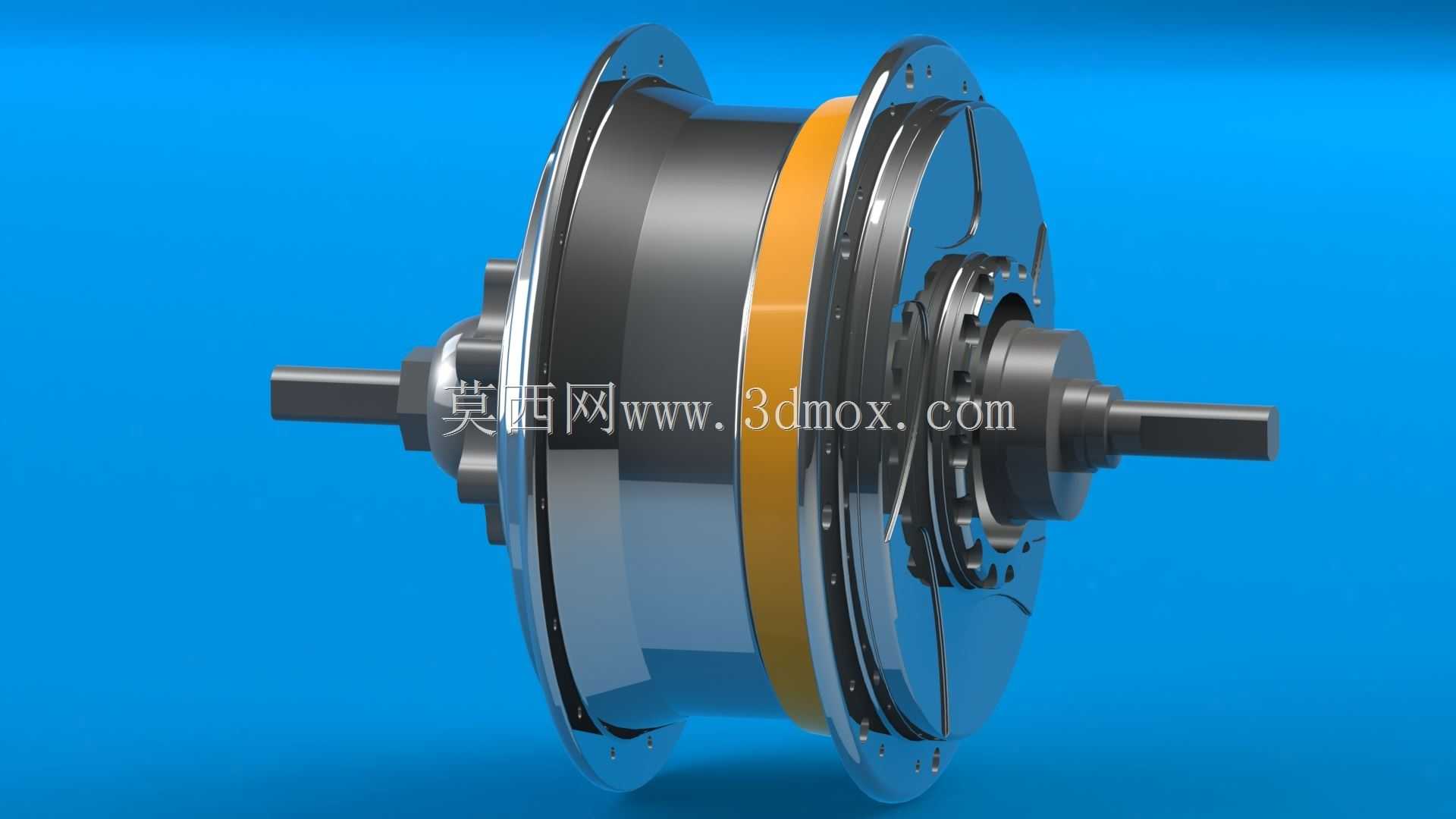

　　做结构设计的时候，首先要平衡壳体内部的摩擦传动组件排布空间和轮组的侧向宽度边界：轮毂主体的圆柱壳外径要兼容常规自行车轮圈的辐条安装孔位分布，壳体中段的环形密封槽用来布置防水胶圈，把内部的润滑脂完全封在腔体内，两侧的端盖通过止口定位和主壳体配合，保证内部传动钢球的支撑轴系同轴度，哪怕骑行过程中轮组受到侧向冲击、路面颠簸带来的径向载荷，端盖和主壳的配合面也不会出现错位，避免内部摩擦传动件偏磨。两端伸出的实心轴段做了扁位加工，卡在车架后叉的卡槽里不会随轮毂转动，轴上预留的螺纹段用来装配锁紧螺母，安装时只要把轮轴落进后叉开口、拧紧两侧螺母，就能保证轮毂和车架的相对位置固定，不需要额外调整变速拉线的初始张力，装配工序比传统外露变速系统简化很多。

　　建模过程中需要重点把控几个配合边界：首先是轮毂两端轴颈和车架后叉安装位的同轴度，轴段的伸出长度要避开碟刹安装座、飞轮安装位的干涉空间，壳体外圆的辐条连接法兰厚度要匹配常规辐条弯头的挂载尺寸，不能出现辐条安装后和壳体侧壁剐蹭的问题。内部传动腔的壁厚要在满足轻量化要求的前提下，承受骑手体重、踩踏峰值扭矩、路面冲击的复合载荷，壳体外侧的环形凹槽既作为密封件的安装槽，也可以作为生产环节的机加工定位基准，保证两端轴孔的同轴度公差控制在骑行轮组的允许范围内。

　　在整车选型匹配时，这套轮毂可以直接替换同开档尺寸的普通后轮毂，不需要大幅改动车架后叉结构，外围既可以搭配外变速飞轮，也可以适配电助力电机的动力输出端，封闭的壳体结构在雨天、泥泞路面骑行时，不会像外露拨链器那样被泥沙卡滞，低温环境下内部润滑脂的性能也不会因为外露快速流失，长期使用的传动稳定性远高于传统多档位外露变速结构。建模时还原的所有外部安装特征，都可以直接用于整车总装的干涉检查：比如确认轮毂壳体和后叉腿、刹车组件、链条走线的最小安全间隙，轴端锁紧螺母的操作空间是否足够，轮组转动时壳体和辐条、轮胎的相对位置是否存在剐蹭风险，给后续的整车装配、零部件选型提供完整的结构参考。
