横置车把骑行码表转接固定支座

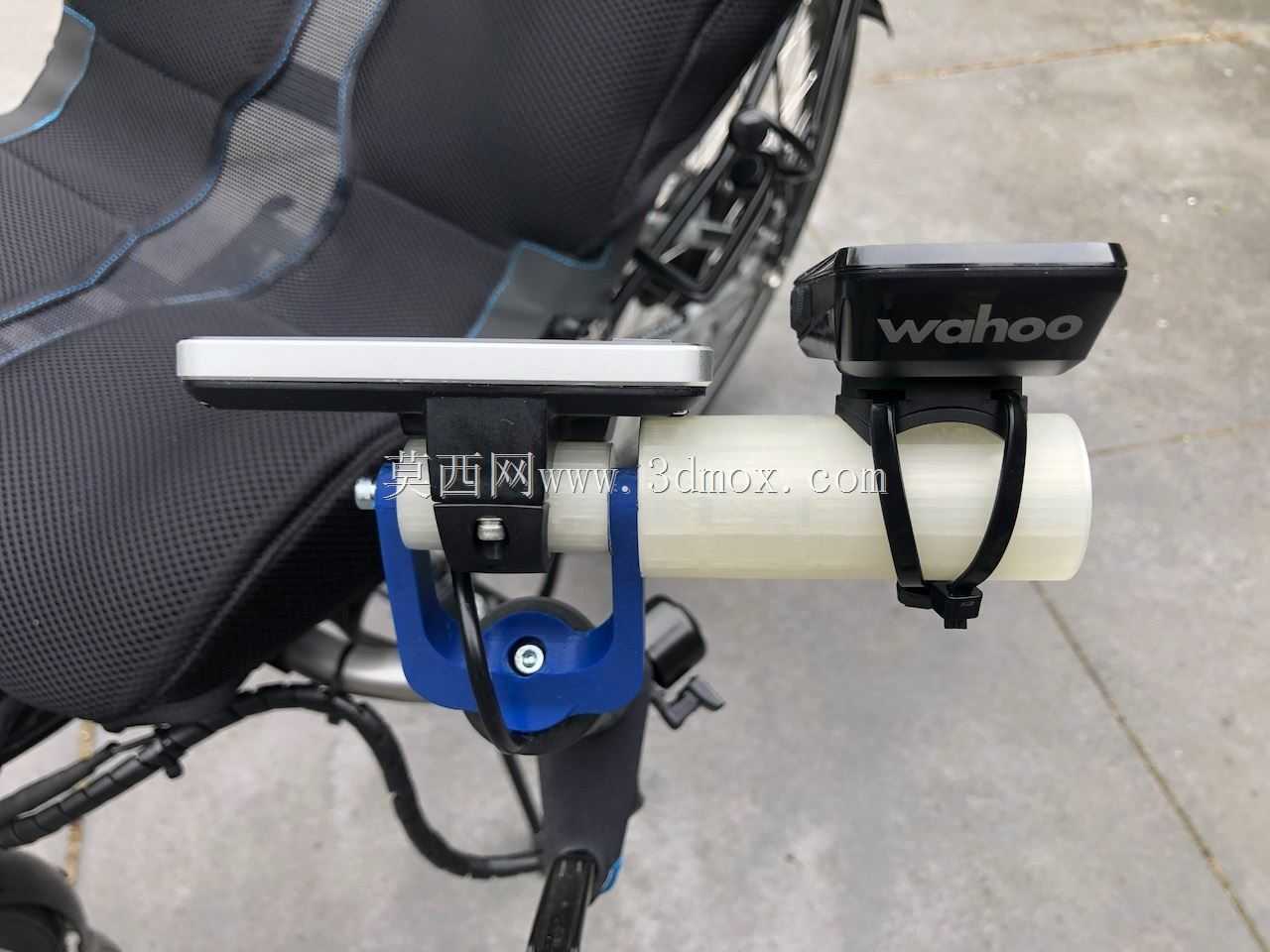

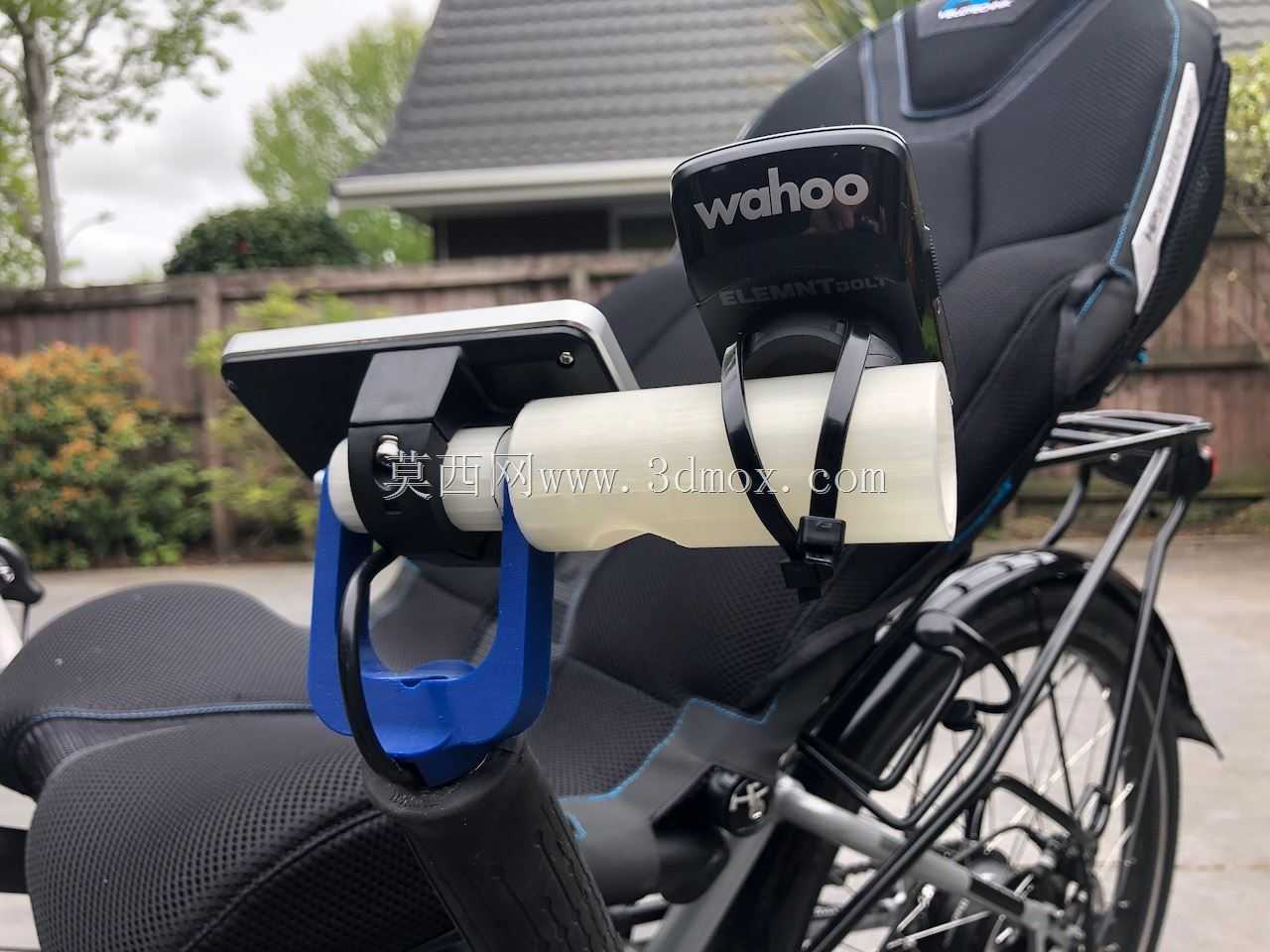

　　骑行装备的改装场景里，不少卧式自行车、休闲电助力车的车把末端没有预留标准码表安装位，常规把立夹具要么夹持范围不匹配，要么会挤占握把、刹把的操作空间，这款转接支座就是针对把端安装需求做的结构件，直接替代把堵位置，把骑行电脑、电助力车显示单元固定在车把横向末端，骑手不用低头偏移视线就能读取速度、里程、助力档位等信息。

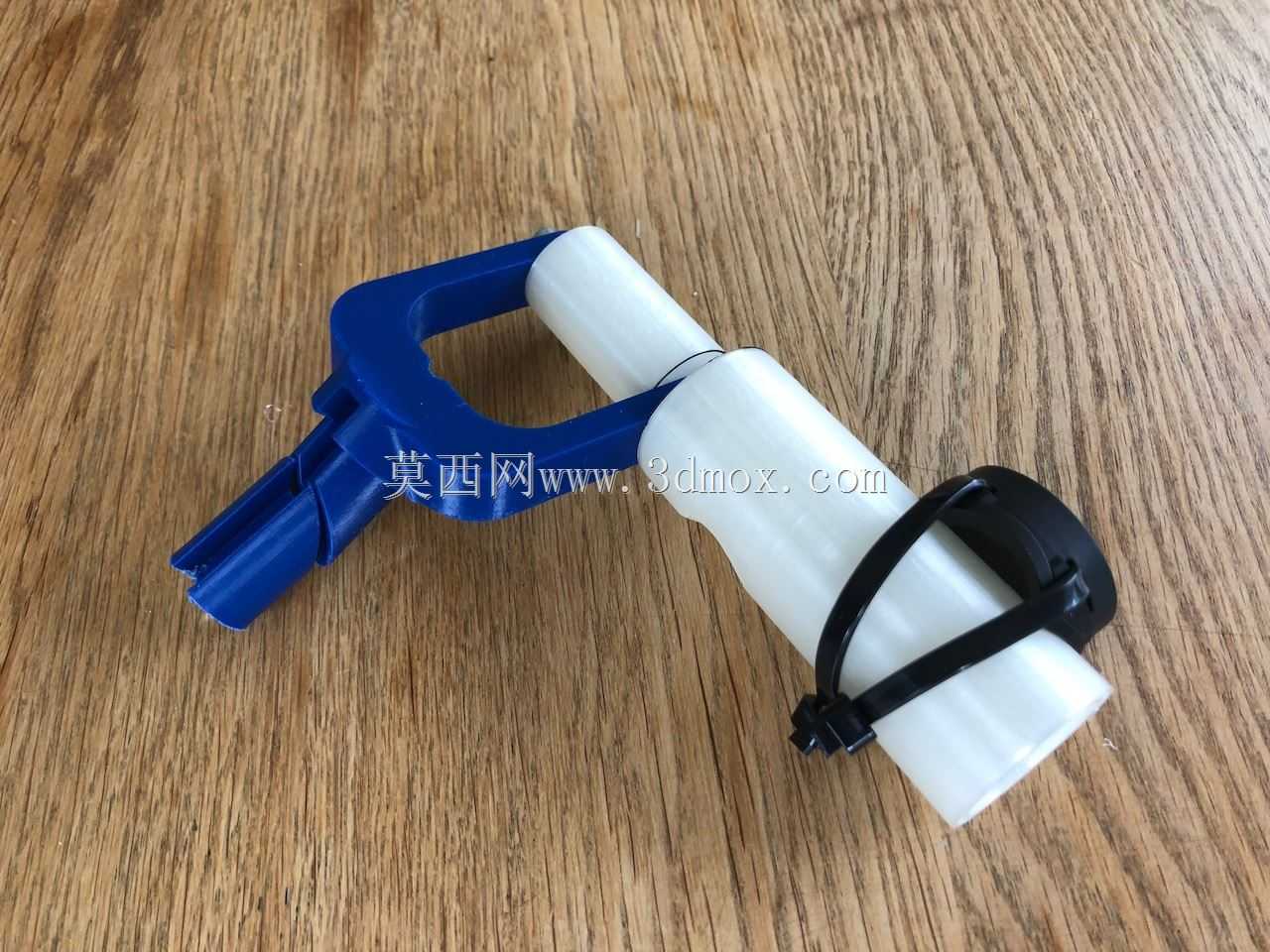

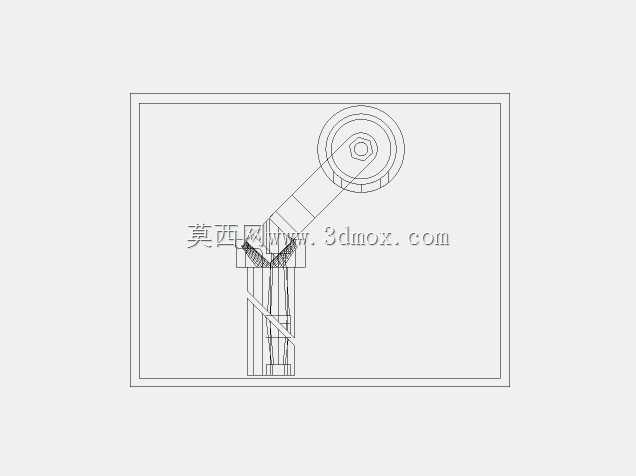

　　从实际安装边界来看，支座的夹持套筒预留了两种内径规格，分别适配外径22毫米的常规公路车、山地车细车把，以及外径32毫米的电助力车、休闲卧式车加粗车把，套筒采用开口抱合的锁紧逻辑，套入车把管端之后，通过横向贯穿的锁紧螺栓收窄开口间隙，抱紧管壁后不会出现周向转动、轴向窜动的问题。下方的连接叉架和竖向插杆构成了角度调整的铰接基础，插杆插入车把把端的预留孔位后，叉架上方的横向套筒可以绕铰接轴小范围俯仰转动，适配不同骑手的坐姿视线高度，不管是躺卧式骑行的低视角，还是直立休闲骑的高视角，都能把显示屏幕调整到正对视线的角度，避免屏幕反光、读数歪斜的问题。

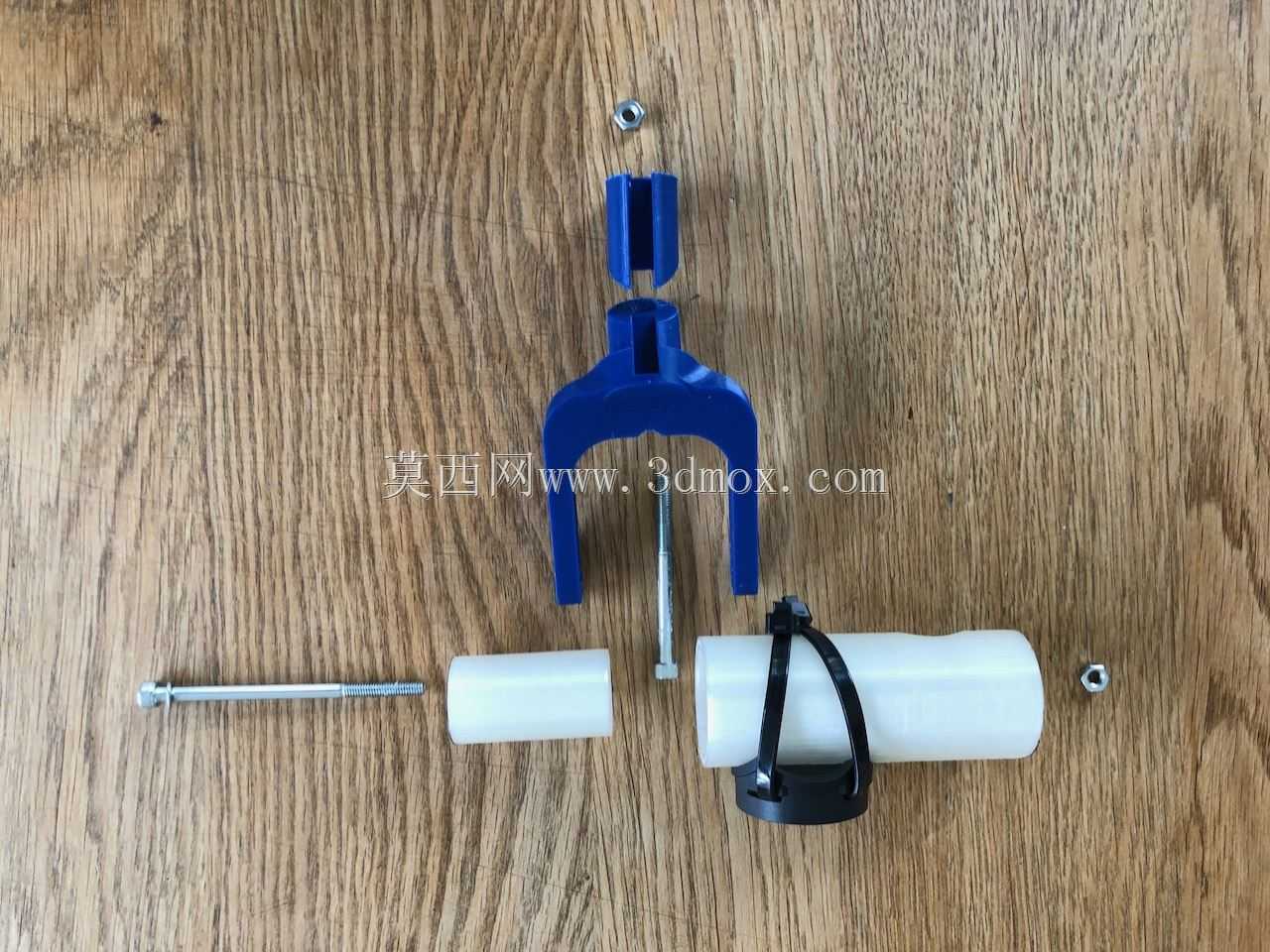

　　结构设计上没有采用多余的复杂曲面，整体受力路径非常清晰：车把的夹持段承担主要的径向抱紧力，叉架的两个侧臂对称分布在铰接转轴两侧，把屏幕和码表的重量均匀传递到下方插杆和车把管壁，不会出现单侧偏载导致的应力集中。原始结构的螺纹孔按照M5螺母和螺栓的规格预留，考虑到爱好者使用桌面级FDM3D打印制作时，孔径收缩、螺纹强度不足的工艺特性，实际装配时可以直接改用M4螺栓穿过光孔，配合外侧尼龙锁母锁紧，既规避了打印内螺纹容易滑牙的问题，也能保证长期颠簸路面下的锁紧可靠性，不需要额外攻丝或者预埋金属铜螺母。

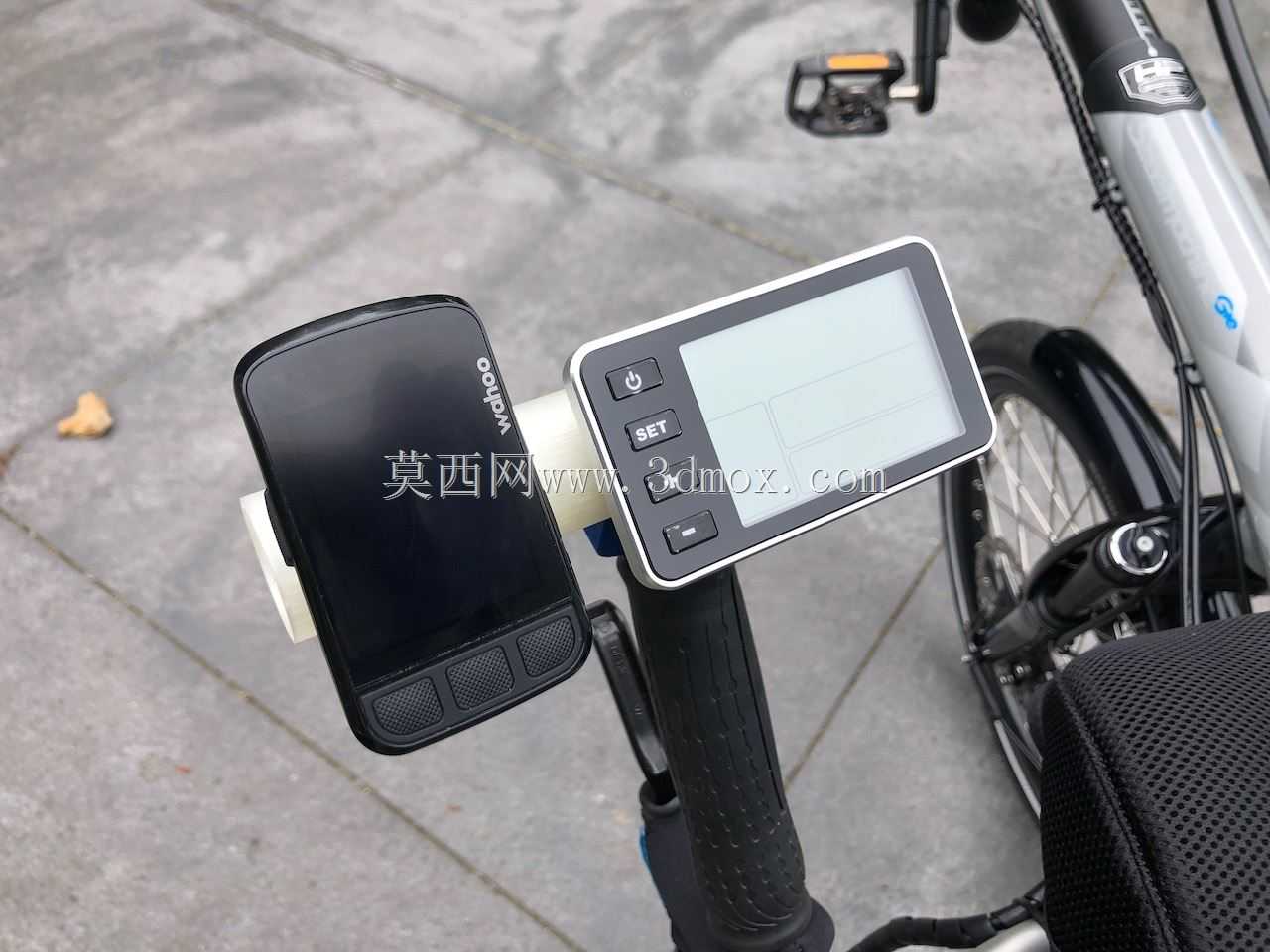

　　日常使用场景里，这款支座解决了把横空间不足的痛点：常规把立位置往往已经安装了车灯、手机支架、铃挡等附件，剩余空间不足以再固定大尺寸的电助力车显示屏，把安装位置转移到车把末端之后，握把区域的操作空间完全不受影响，刹把、转把的行程不会和支架发生干涉。支座的横向套筒内部做了限位台阶，码表或者显示单元的卡入底座插入套筒后，台阶会挡住底座的轴向定位面，就算遇到剧烈颠簸、越野路面的冲击，显示单元也不会从套筒中滑出。竖向插杆的外圆和车把把端的内孔采用小间隙配合，插入后可以在周向小范围旋转调整整体朝向，调整到位后再锁紧侧方的顶丝，就能完全固定方位。

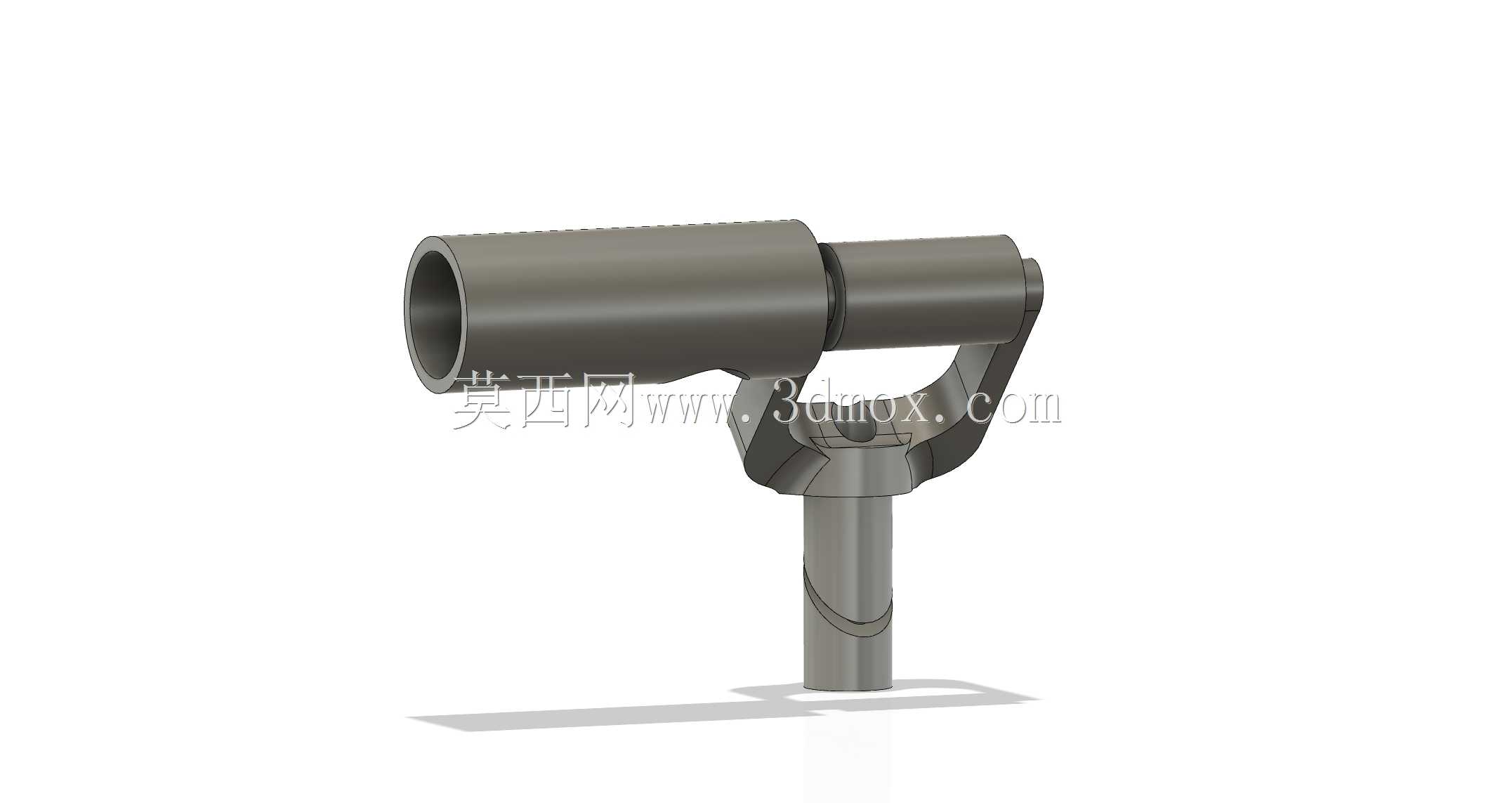

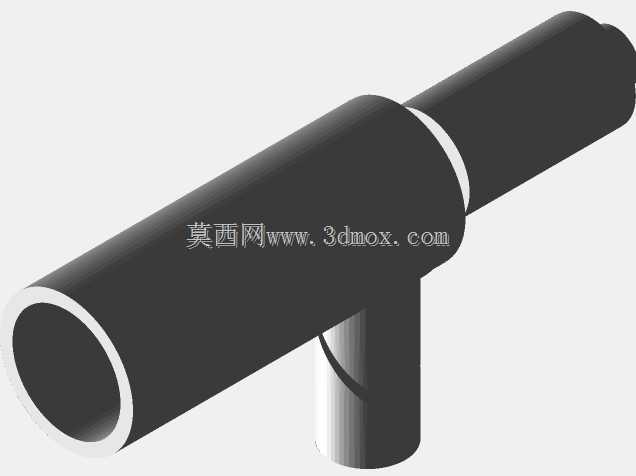

　　针对三维建模和加工制作的角度，这个零件的所有壁厚都做了均匀化处理，夹持套筒的壁厚控制在3毫米左右，叉架臂的厚度和套筒壁厚保持一致，3D打印时不需要添加支撑就能完成大部分结构成型，仅铰接位置的内孔需要少量支撑，打印完成后去除支撑即可直接装配。金属机加工的场景下，也可以直接选用铝合金棒料通过车削、铣削工序加工出整体结构，阳极氧化处理后耐候性更强，适合户外雨天骑行的使用环境，不会像塑料件长期紫外线照射后出现脆化开裂。整个结构没有易损的活动卡扣，所有锁紧位置都采用标准紧固件，后期维护更换螺栓螺母都可以直接采购通用标准件，不需要定制特殊配件，适配不同品牌码表时，只需要更换对应规格的转接卡垫，就能兼容市面上主流的方形、长方形骑行显示设备。
