桌面显示器抬高支撑托架结构

项目分类:工作台 发布时间:2022-05-03 ID:619502
  • 桌面显示器抬高支撑托架结构
  • 桌面显示器抬高支撑托架结构

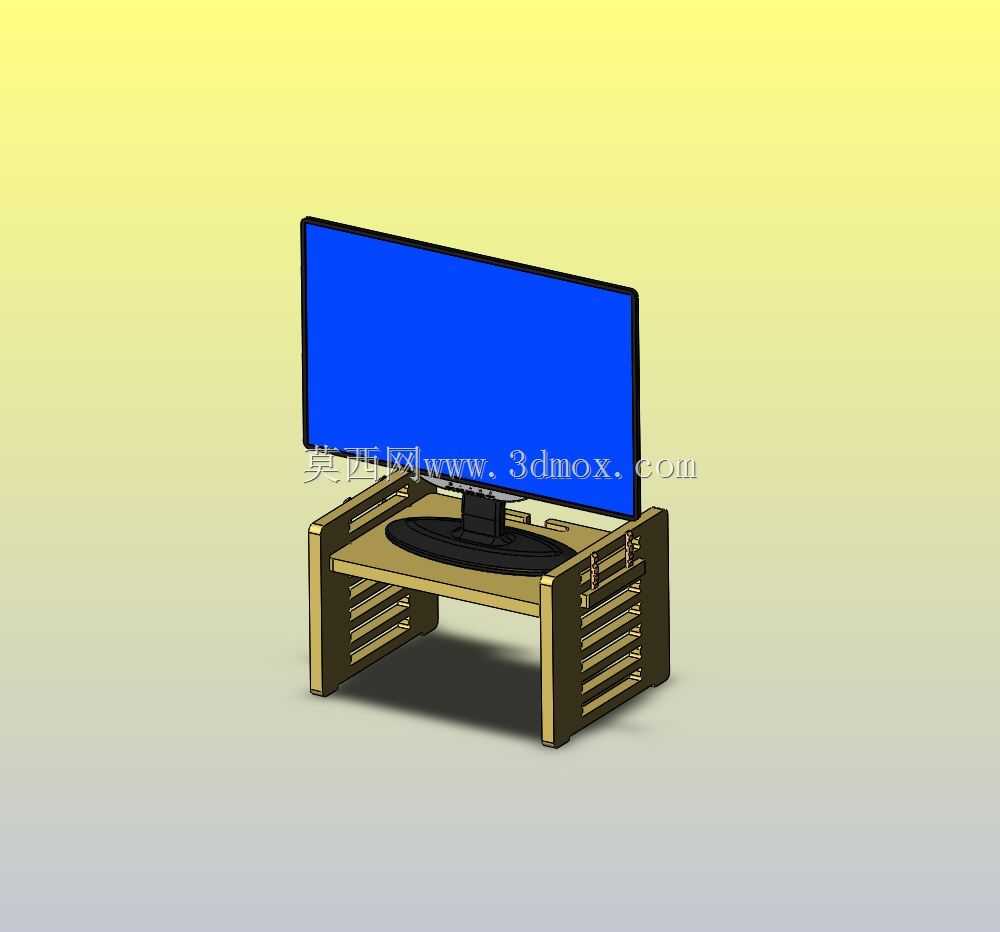

  这套桌面显示终端抬高支撑结构,主要面向车间检验工位、离线编程工位、小型设备操作站以及办公桌面的屏幕高度适配场景。现场调试设备时,操作台面往往按照工装摆放、键盘放置或者工件临时堆放的高度设计,显示器直接放在台面上,屏幕中心会明显低于操作人员坐姿视线,长时间核对加工程序、查看设备报警信息或者录入检验数据,颈部前倾幅度大,容易产生疲劳。利用车间剩余的19毫米中密度纤维板,通过数控镂铣方式加工出两侧立板与顶部承载平台,不需要额外开模,也不需要复杂的钣金折弯工序,单件试制周期很短,特别适合维修班组、工艺组根据自身台面尺寸快速改造。

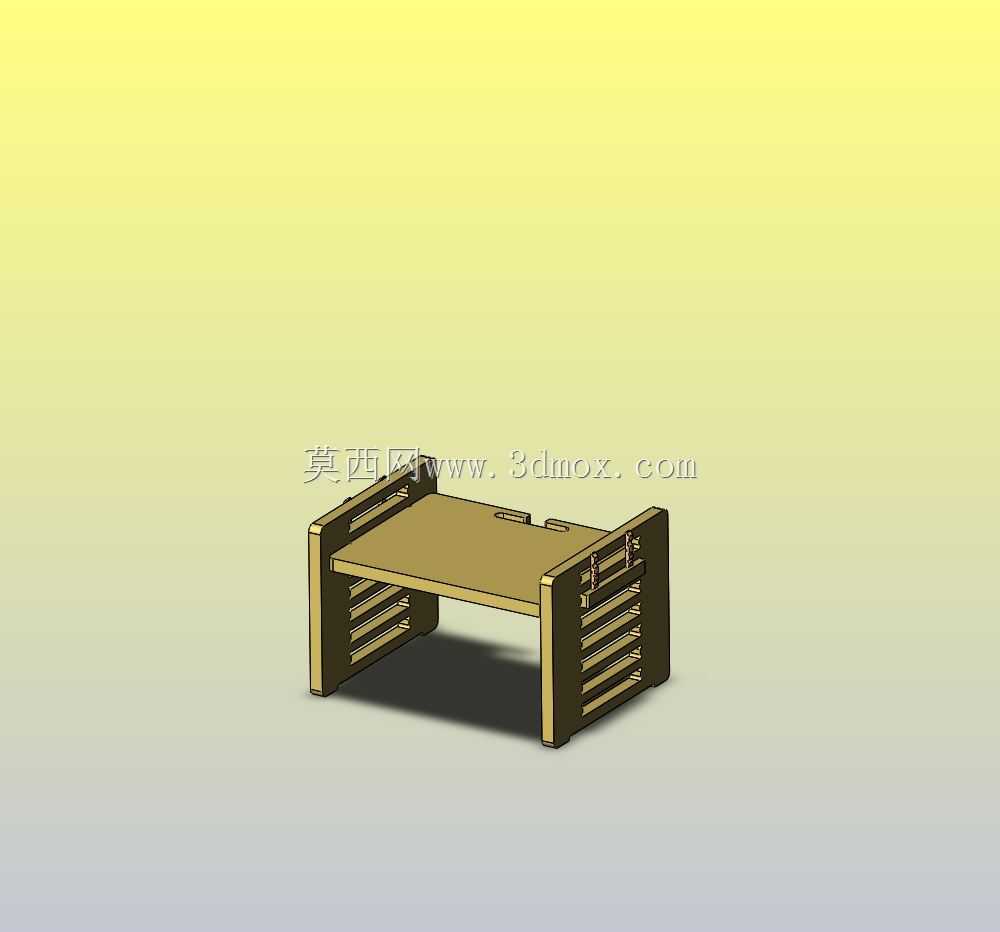

  结构整体采用桥式承载布局,顶部为整块平板,用来承托显示器原装底座,平板下方保留通透空间,可放置键盘、薄型文档盒或者小型接线盒;左右两侧立板承担主要竖向载荷,立板朝向外侧的板面加工出多道平行横向槽,这些槽一方面减轻板材自重,另一方面形成视觉上的分层效果,同时也方便临时挂放记号笔、小型工具卡或者线束扎带。立板与顶板之间采用搭接定位,板件边缘在数控加工时一次铣出配合台阶,装配后依靠螺钉从内侧锁紧,外表面没有突出钉头,搬运和日常擦拭时不会刮手。

  从安装边界看,支撑托架的外形宽度需要覆盖显示器底座的外接矩形,底座前后边缘距离托架边缘应留出不小于20毫米的安全余量,避免设备放置时偏载;托架总高度按照视线抬高需求确定,常见桌面使用场景下,抬高量控制在80至120毫米即可让屏幕中心接近坐姿视线高度,过高反而会造成仰视疲劳。两侧立板的下端接触面保持全宽贴合台面,不需要额外地脚固定,显示器自身重量压在顶板中央后,整体重心落在两支腿围成的支撑多边形内部,日常敲击键盘或者触碰屏幕调整角度时不会出现晃动感。

  设计建模时先按照显示器底座实际轮廓建立占位装配体,再反向推导顶板开孔与外形尺寸,避免出现底座悬空、线缆出口被立板遮挡的问题。中密度纤维板铣削后边缘整齐,可直接打磨圆角后使用,若车间环境油污较多,表面可贴防火皮或者涂刷清漆,提升板材耐潮耐磨性能。托架前缘做圆角过渡,操作人员拉拽键盘时不会磨伤手腕;顶板后部可预留浅槽,用来约束显示器电源线和视频线走向,避免线缆垂挂在台面边缘被工件车勾挂。

  这类托架不属于高精度传动部件,但结构设计直接影响工位使用舒适度。建模过程中需要重点核对板件厚度方向的配合公差,19毫米板材实际厚度存在小幅波动,铣削搭接槽时槽宽按板厚实测值加0.2至0.3毫米间隙设置,装配时既能顺利推入,又不会出现明显松动。两侧立板的横向减重槽不能连续贯通到立板上下边缘,槽与板边之间保留足够实体宽度,保证立板在承受显示器重量时仍有足够抗弯截面。顶板下方若需要放置键盘,净空高度要结合键盘厚度和手部伸入空间综合确定,不能只追求抬高屏幕而牺牲键盘收纳空间。

  在多品种小批量生产车间,这类工位辅具经常需要随操作台布局调整而重新制作,参数化模型可以快速修改托架宽度、深度、抬高高度以及槽位数量,板材排版时还能将左右立板、顶板嵌套在同一张标准板上,减少边角料浪费。整体结构没有复杂曲面,加工路径以平面铣削和轮廓切割为主,普通三轴数控镂铣设备即可完成,加工后只需简单去毛刺和装配,就能快速投入现场使用。
