黄绿螺旋盘绕式环形端子接地跨接线

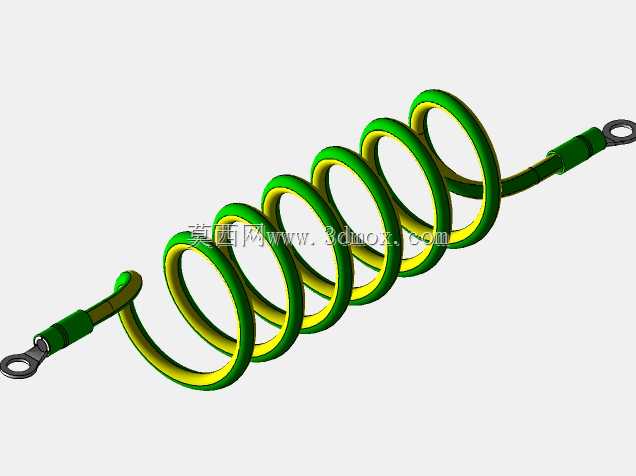

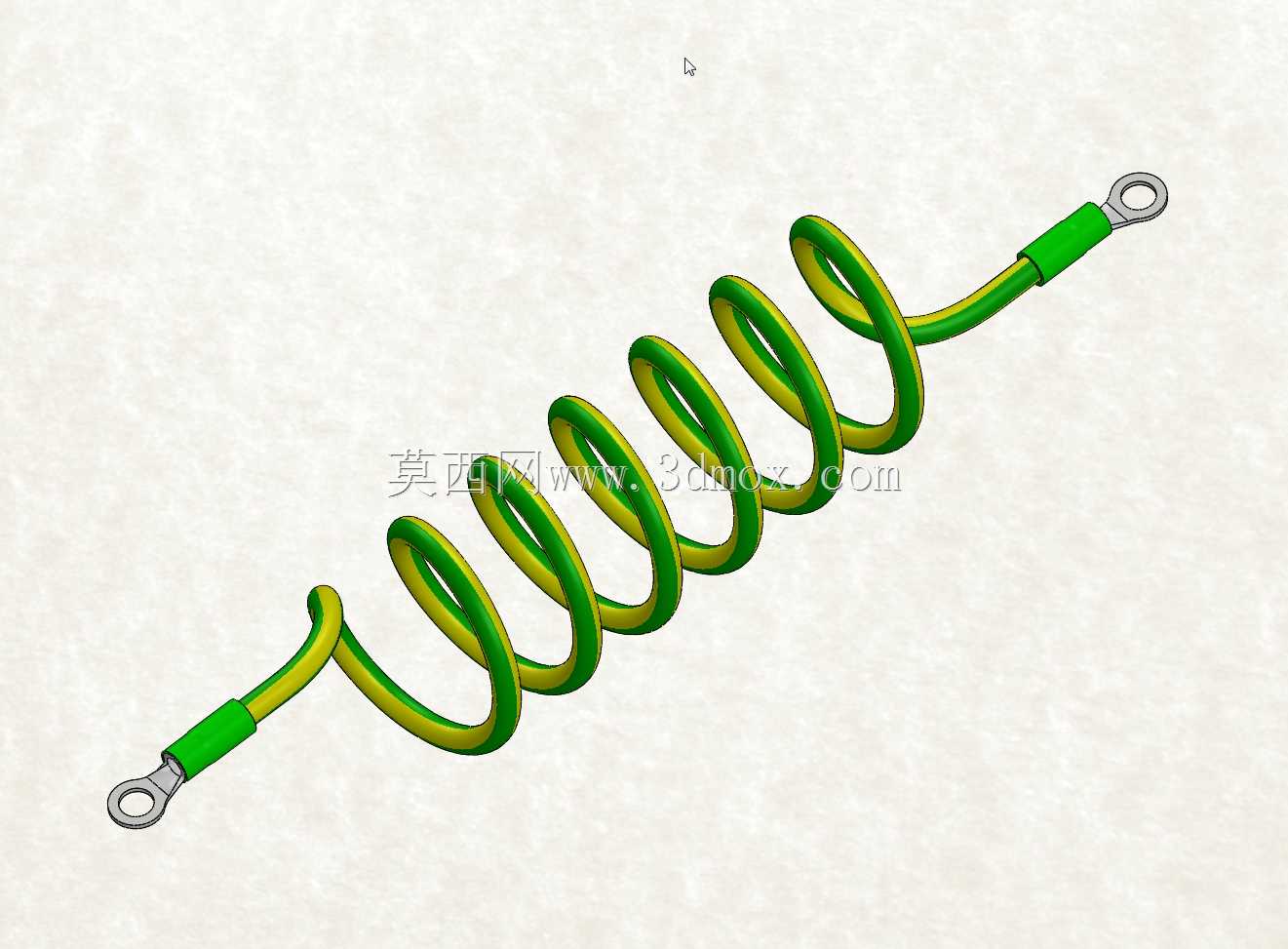

　　车间现场做设备接地整改时，最先碰到的麻烦往往不是接地电阻测不达标，而是固定接地点和设备外壳接地点之间的距离没法提前卡死：钣金机架焊接变形、柜体安装孔位偏差、后期走线槽挤占空间，都会让直段接地线要么短一截拉不上，要么留得过长松垮拖地。这款螺旋盘绕结构的接地跨接线，就是针对这类现场偏差做的实用化结构设计。线体主体采用弹簧式螺旋收束形态，自然状态下多圈线匝有序盘绕，拉伸时圈距逐步张开，两端直线段可随安装点位自由调整伸出长度，不用现场裁切线缆、也不用额外压接端子，就能覆盖一定范围内的点位间距差。线缆外皮采用接地系统通用的黄绿双色标识，现场布线时一眼就能和动力线、控制线区分开，避免检修时误拆误碰，符合车间目视化管理的走线要求。

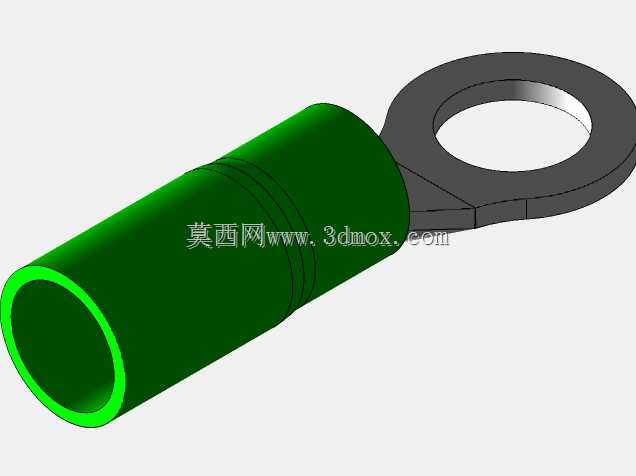

　　线缆两端都做了加厚压接护套，把线芯和端子的压接位置完全包覆，既避免压接处铜丝外露积灰氧化，也能缓冲螺旋段反复拉伸时对接头位置产生的弯折应力，防止线芯在根部反复弯折断裂。两端配套的是O型环形冷压端子，端子孔位适配通用接地螺栓规格，安装时直接把螺栓穿过端子孔，配合平垫、弹垫拧紧即可完成可靠导通，不需要像叉形端子那样担心螺栓松脱后端子滑脱。从实际使用场景来看，这类螺旋接地线常被用在自动化生产线的活动门板接地、机床可开启防护门跨接、振动设备外壳与主接地排的柔性连接、移动工装台车的临时接地点位上：普通硬直接地线在门体反复开合、设备持续振动的工况下，线体根部会反复弯折，几十上百次动作后就容易出现铜芯断股、导通电阻升高的问题；

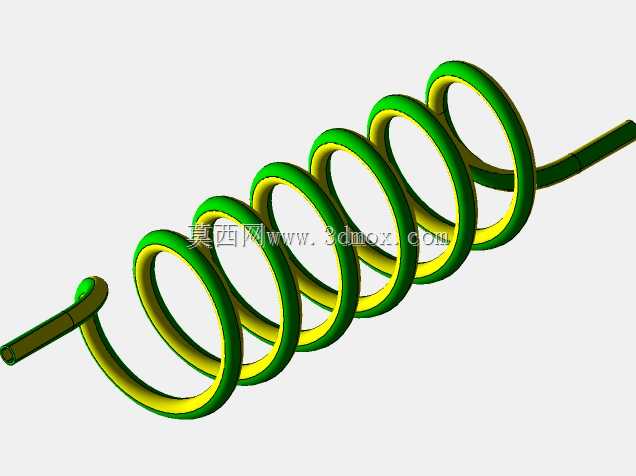

　　而螺旋段本身具备弹性伸缩余量，门体打开时线体被拉长、关门时线体自动收回盘成线圈，全程不会出现硬拉扯、死弯折的情况，抗疲劳寿命远高于普通直导线。建模时螺旋段采用扫掠特征生成，先绘制螺旋线路径，再沿路径赋予线缆截面，两端直线段与螺旋段做相切过渡，避免转角处出现生硬折角，还原实物线缆的自然弯曲形态；两端的压接护套、环形端子分别单独建模，端子的圆环厚度、开孔尺寸、压接扣压位置都按实物比例还原，装配关系完整，既可以直接用于设备接地布线的方案演示，也能作为电气布线设计时的标准件参考，核对安装空间时可以直接模拟不同拉伸长度下的线体形态，确认螺旋段拉伸到极限长度时不会和周边气管、电缆、运动部件发生干涉。安装边界上，自然盘绕状态下整线占用空间紧凑，

　　多圈螺旋并排排布不会出现线缆互相缠绕的情况；拉伸至最大工作长度时，螺旋圈均匀张开，两端端子的对接角度可随线体扭转小幅调整，即使两个接地点不在同一平面、存在小幅角度偏差，也能靠线体自身的柔性完成适配，不需要额外加装转接排。端子接触面平整，压接后线缆铜芯与端子紧密贴合，导通电阻稳定，能满足设备保护接地的导通要求，避免设备外壳因绝缘故障带电引发安全隐患。
