便携式相机CNC切割定位工装支架

　　这套结构的核心并不是单纯做一个外观件，而是围绕CNC板材切割时的阴影板定位、相机拍摄对位和加工路径生成来搭建一套可重复装夹的辅助工装。实际使用场景集中在小型数控雕刻或铣削加工工位，当操作者需要根据工件投影、轮廓阴影或实拍图像反推切口路径时，相机必须保持稳定的俯拍姿态，镜头光轴尽量垂直于工作台面，否则图像边缘会产生透视偏差，后续描线、补偿和刀路生成都会受到影响。

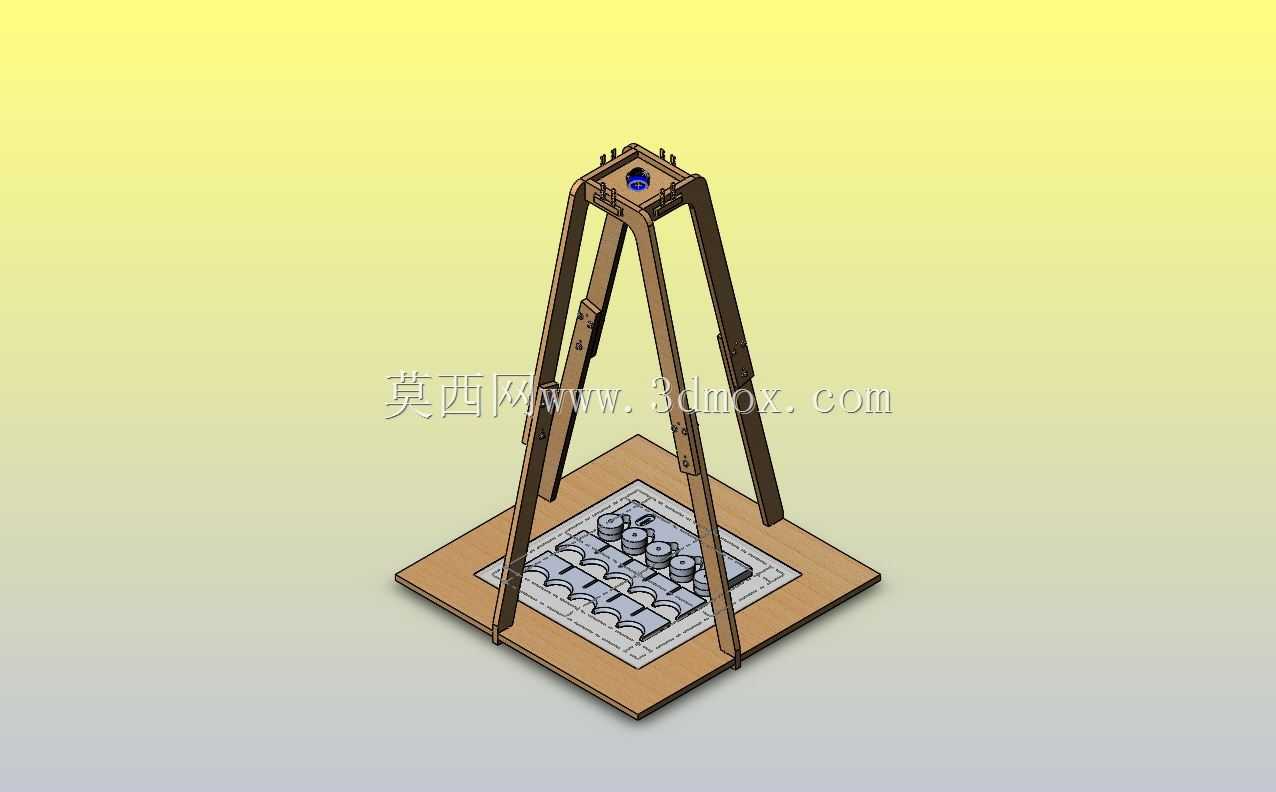

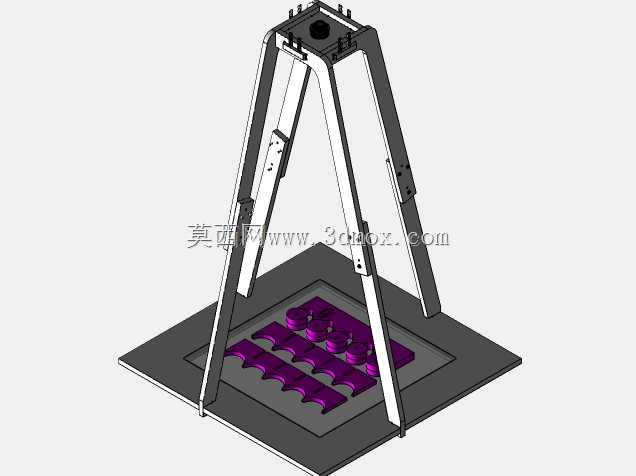

　　主体承载板选用19mm中密度纤维板，板材平面度容易控制，切割后边缘整齐，成本低且适合小批量自制。中央区域预留相机安装位，四周通过横竖杆件形成边界约束，支腿分布在外侧，使整个支架跨距能够覆盖超过600mm×600mm的拍摄范围。这个尺寸边界不是随意确定的，它对应常见小型CNC工作台的有效加工区：相机架高后，50mm镜头可以在目标工作区内获得较完整的俯拍视野，同时减少广角镜头带来的边缘畸变。

　　支腿与横梁之间采用螺栓、螺母和定位销组合固定。这里的设计重点在于“可拆”和“复位”同时成立：普通螺栓负责压紧，提供足够的夹持力；定位销则承担重复定位作用，避免支架拆卸后再次装配出现孔位错位。对于需要经常收纳、搬运或在不同设备间切换的便携式工装来说，若只靠螺钉连接，多次拆装后容易因孔间隙造成姿态偏移；加入两个定位销后，装配关系被明确约束，相机中心与板材基准边的相对位置更容易保持一致。

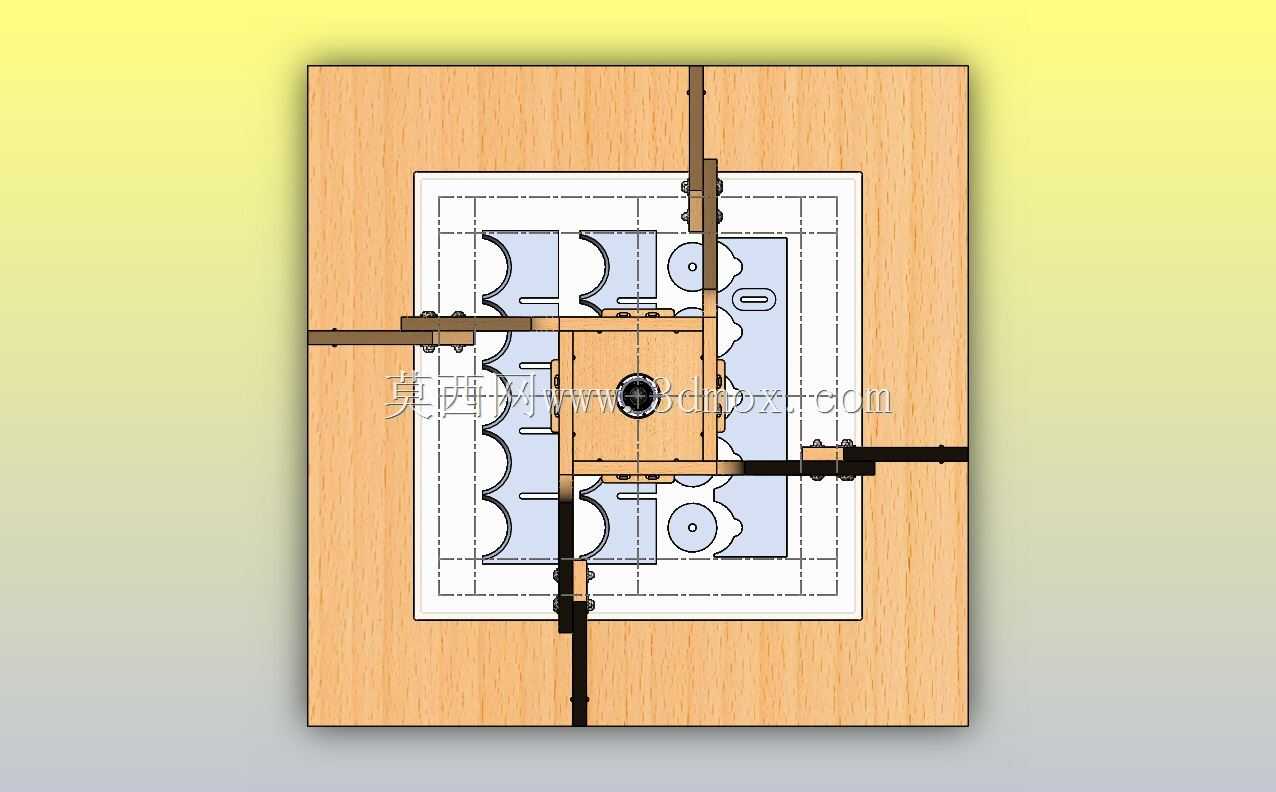

　　从结构布局看，相机位于框架中心，四周留出透明或半透明观察区域，下方配合白色半透明有机玻璃板和灯箱使用。灯箱的作用是提高照片对比度，让工件轮廓、阴影边界和切割线更加清晰。背光条件下，不透明工件会形成明确轮廓，半透明材料则能透出柔和光线，减少台面反光和局部阴影干扰。拍摄得到的图像可用于建立切口刀具路径，尤其适合薄型板材、异形垫片、模板件或需要按实物轮廓复刻的加工任务。

　　框架外侧的木质板面既作为遮光和安装基面，也为支腿、压块和连接节点提供足够厚度。19mm板厚可以承受普通紧固扭矩，螺钉不易直接拉穿；在频繁调整的位置，压块分散局部压力，避免纤维板孔口压溃。连接节点采用交错布置，使横向和纵向杆件在中心区域形成稳定井字形支撑，相机载荷虽然不大，但俯拍支架对晃动敏感，任何轻微弹性变形都会在图像中放大，因此节点刚性比单纯承重更重要。

　　安装边界方面，支架需要保证镜头下方无遮挡，灯箱上表面与工件保持接近平行，支腿不得侵入有效拍摄区。支腿外扩后形成较大支撑多边形，能够降低触碰线缆或调整工件时的倾覆风险；若台面存在切屑、冷却液痕迹或轻微不平，支腿下端可配合垫片微调，使框架恢复水平。相机固定位周围预留走线空间，电源线或快门线可沿杆件布置，避免线缆悬垂在镜头前方。

　　在建模时，需要重点表达板材厚度、孔位中心距、定位销配合、螺栓穿过间隙以及支腿装配关系。纤维板零件适合按平面轮廓加厚度特征建立，灯箱板可单独设置透明材质属性，连接紧固件则按标准件思路装配。刀路生成前，应先确认相机视野覆盖范围与工作台坐标方向一致，图像轮廓导入后还要结合实际刀具直径、切缝宽度和材料厚度进行补偿。该结构本质上是把拍摄、照明、定位和加工基准整合到一个轻便工装中，使小台面CNC加工中的轮廓获取流程更稳定，也减少了每次重新摆放相机所带来的标定误差。
