陶瓷管内外径高精度检测专用工装夹具

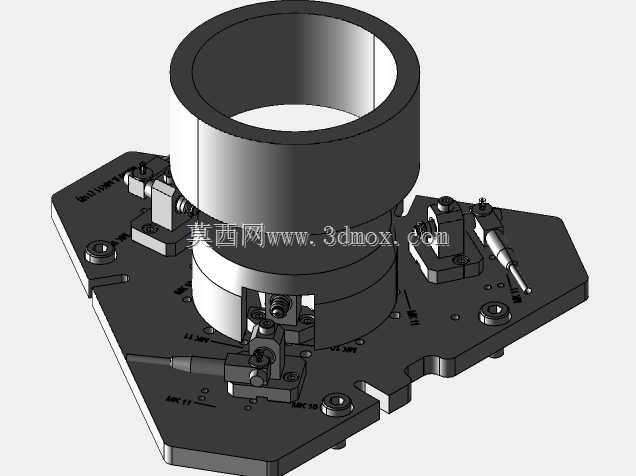

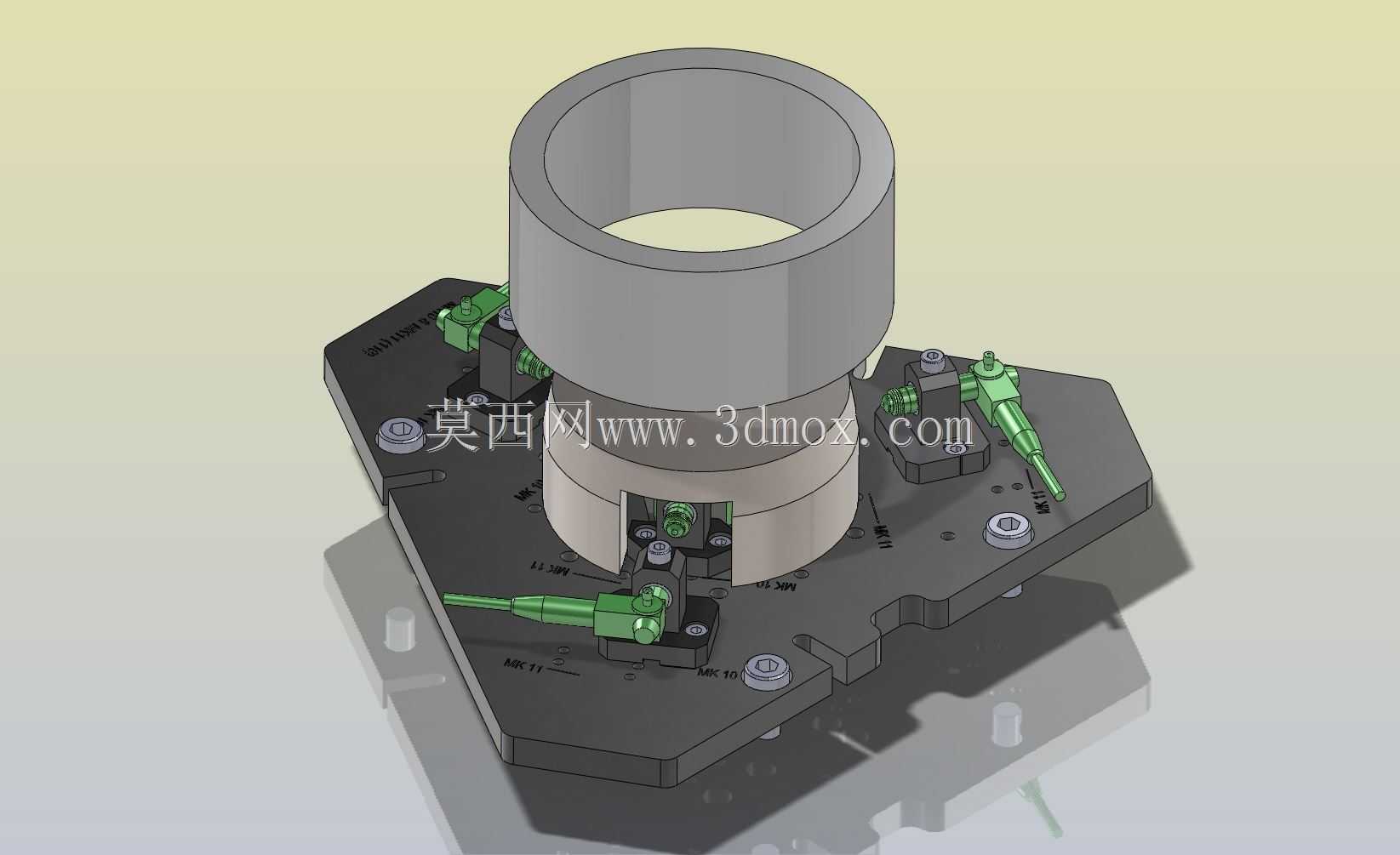

在精密陶瓷结构件量产环节，陶瓷管类零件的内外径尺寸一致性、形位公差管控是出厂检测的核心卡点，传统人工手持千分尺抽检的方式，不仅效率难以匹配自动化产线节拍，还容易因人工施力不均、测点位置偏差导致测量数据离散度超标，这套检测夹具正是为对接自动化上下料单元开发的专用定位检测工装，可直接嵌入产线检测工位，配合机器人完成全自动上料、检测、分选流程。整套夹具采用三角对称式布局，底座为异形切削加工的钢制基体，三个内探测针与三个外探测针沿圆周120度均匀分布，这种布局能有效规避单测点或双测点带来的圆度误差误判，当陶瓷管被机器人放置到夹具定位止口后，探针驱动结构带动测头匀速伸出，内探针贴合陶瓷管内壁圆周、外探针贴合陶瓷管外壁圆周，系统通过三组对射测点的位移数据实时运算，可直接输出内外径实际尺寸、圆度偏差值，测量重复精度可控制在±0.007mm区间，完全满足精密陶瓷管的公差检测要求。设计阶段特意将定位止口与探针安装座做了模块化拆分，定位止口根据不同管径系列做了快换接口设计，探针安装座的行程调节预留了足够余量，更换对应规格的定位止口、调整探针初始位置后，即可快速适配不同外径、不同壁厚的陶瓷管检测需求，无需重新加工整套夹具基体，能大幅压缩多规格产品共线生产的换型时间。从安装边界来看，夹具底座的安装孔位按照标准检测平台的螺孔间距设计，整体高度控制在常规检测工位的操作空间范围内，不会与周边的机器人末端执行器、上下料滑道产生运动干涉，探针的走线槽全部集成在底座内部，避免外露线缆在长期运行中被剐蹭损坏。夹具的定位面做了淬硬处理，防止长期上下料过程中陶瓷管磕碰导致定位面磨损，进而影响测量基准的准确性，探针的接触头采用硬质合金材质，减少长期接触磨损带来的测量漂移，日常维护仅需定期校准探针零点、清理定位面的陶瓷碎屑即可，无需复杂的拆解保养。这套夹具解决了陶瓷管检测环节自动化适配的核心问题，既保证了测量精度的稳定性，又兼顾了多规格产品的快速换型需求，可直接对接各类自动化检测设备，替代传统人工检测工位，提升检测环节的效率与数据可靠性。
