多缸内燃机曲轴传动结构三维数模

　　这套曲轴结构围绕往复式内燃机的动力转换需求展开，核心作用是把活塞经连杆传递来的周期性直线往复运动转化为连续旋转运动，并通过后端输出法兰将扭矩送往变速器、发电机或其他被驱动装置。在整机布置中，曲轴位于缸体下部主轴承座孔内，沿气缸体长度方向贯穿，主轴颈由轴瓦支承，连杆轴颈则与连杆大头配对，形成典型的曲柄连杆机构。

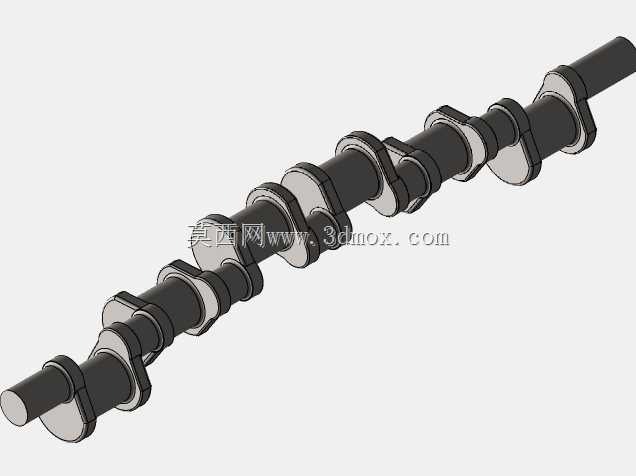

　　从结构组成看，模型依次布置了多段主轴颈、曲柄销、曲柄臂以及平衡配重。主轴颈承担径向支承并确定曲轴旋转轴线，其直径与长度直接影响轴承比压、油膜建立条件和整机刚度；曲柄销用于安装连杆大头，轴线相对主轴颈偏心，偏心量的两倍决定活塞行程。曲柄臂连接主轴颈与曲柄销，是传递弯扭载荷的关键过渡区域，截面形状需要兼顾刚度、质量与锻造或铸造工艺性。平衡配重沿曲柄臂延伸，用于抵消活塞、连杆等往复质量和旋转质量产生的惯性力，降低发动机振动与主轴承载荷。

　　设计这类零件时，首先要确定缸数、缸间距、发火顺序和曲柄销相位。多缸机通常通过曲柄夹角的合理布置，使各缸做功冲程均匀分布，从而减小输出扭矩波动。模型中各曲柄销沿轴向按一定角度错开，相邻曲拐的空间相位不仅关系到平衡性，也影响进排气、点火顺序和缸体受力。主轴颈与曲柄销之间设置润滑油道，压力油从缸体主油道进入主轴颈间隙，再经斜向或深孔油道到达连杆轴颈，为轴瓦和连杆大头提供润滑与冷却。油道孔口位置需要避开高应力区，并在交叉孔处控制毛刺与圆角，以免形成疲劳裂纹源。

　　从外形与安装边界看，曲轴轴向长度由缸间距、轴承宽度、曲柄臂厚度和前后端结构共同决定。前端通常预留正时齿轮、带轮、减振器或油封安装位置，后端则布置飞轮连接法兰、油封配合面以及定位结构。装入缸体时，主轴颈轴线必须与主轴承孔同轴，各档轴瓦间隙、轴向止推间隙和曲轴窜动量都需要在设计阶段预留。曲轴前端带轮或正时系统会带来附加弯曲载荷，后端飞轮则形成较大转动惯量，因此两端轴颈、法兰和螺纹连接区域都要按扭振、冲击和启动工况校核。

　　在实际应用中，曲轴工作状态比较苛刻。燃烧压力作用在活塞顶上，经连杆转化为对曲柄销的冲击性载荷；高速运转时，曲柄销和配重还会产生离心力，活塞组件带来往复惯性力。这些载荷使曲轴同时承受弯曲、扭转和交变剪切，轴颈圆角、油道口、曲柄臂过渡处往往是疲劳薄弱环节。因此建模时不能只追求外观相似，还要准确表达轴颈重叠度、圆角半径、配重轮廓和各档相位。轴颈重叠度越大，通常抗弯扭刚度越好，但会受到连杆运动轨迹、缸体宽度和加工刀具空间的限制。

　　配重设计需要结合往复质量与旋转质量进行平衡计算。旋转质量产生的离心力可由平衡块较直接地抵消，往复质量则只能按一次、二次惯性力分别处理，部分高阶振动还需依靠平衡轴、飞轮和悬置系统共同衰减。配重外形不能与缸体内壁、主轴承座、连杆大头或活塞冷却喷嘴发生干涉，因此在三维环境中需要把曲轴、连杆、活塞、缸体和轴承盖作为运动总成进行包络检查。曲轴旋转一周时，连杆大头随曲柄销做圆周运动，连杆本身还相对活塞销摆动，任何配重外轮廓过宽都可能在运行中造成碰撞。

　　轴颈表面通常要求较高尺寸精度和较低粗糙度，以便与轴瓦形成稳定油膜。主轴颈和连杆轴颈多采用高频淬火、渗碳淬火或氮化处理，以提高耐磨性和疲劳强度。圆角滚压也是常见强化手段，可在过渡区引入残余压应力。三维数模中即使不详细表达热处理层，也应保留圆角、退刀槽、油孔和磨削余量相关特征，便于后续工艺人员判断加工方式。粗加工阶段多采用车削铣削主轴颈和曲柄销，精加工阶段则使用数控车床、曲轴磨床和抛光设备保证圆度、圆柱度及表面质量。

　　从动力匹配角度看，曲轴的冲程、连杆轴颈偏心距和配重质量会影响发动机的平顺性、响应速度和可靠性。小排量高速机型往往更关注轻量化与转动惯量控制，配重形状紧凑；大排量柴油机则燃烧压力高、单次做功冲击大，曲轴轴颈直径、曲柄臂厚度和法兰连接尺寸通常更保守。飞轮端法兰需要传递全部输出扭矩，螺栓孔分布圆、定位销和法兰端面跳动都会影响飞轮与离合器的对中。前端若驱动水泵、发电机、空调压缩机等附件，带轮安装面还要考虑附件载荷对前主轴颈的影响。

　　在结构评审时，可借助三维模型进行装配间隙、运动干涉、质心位置和转动惯量分析。将曲轴装入缸体后，应检查主轴颈上下轴瓦合装状态、连杆大头通过缸孔的可行性、活塞在上止点和下止点时的空间位置，以及曲轴轴向窜动时止推片的接触范围。对于润滑系统，则需确认油道路径连续、孔口不与轴瓦油槽错位，并避免在轴颈承载区出现过大开孔。

　　总体来看，该数模适合用于发动机结构原理展示、曲柄连杆机构运动分析、机械设计教学以及零部件建模参考。其价值不在于单一外观造型，而在于把曲拐相位、轴颈支承、配重平衡、轴向安装和动力输出这些相互约束的工程关系集中呈现出来。设计人员在此基础上可继续补充轴瓦、连杆、活塞、飞轮和缸体等关联部件，形成完整的内燃机下部运动系统，并进一步开展强度校核、动平衡计算和装配工艺验证。
