法兰式安装轮毂连接支座结构设计

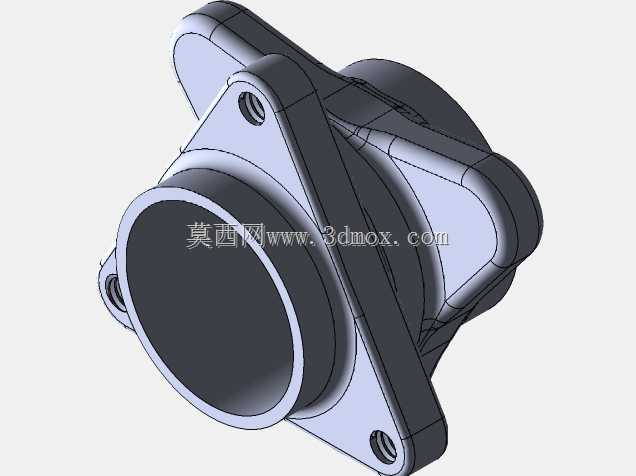

　　该结构件属于带法兰安装面的轮毂式连接支座，在整机布局中承担轴系定位、外接部件承载与安装界面过渡的作用，常见于行走机构轮端、传感检测组件安装位、小型动力输出端以及需要同轴定心的传动节点。从实际装配逻辑来看，这类零件一端为中空筒状轴套结构，内孔可穿过转轴、传感探头或管路，筒壁提供径向支撑与同轴度约束，另一端延伸出菱形法兰耳板，耳板上预留四个安装过孔，可直接通过螺栓固定在机架、箱体或设备立面上，省去额外转接支架，压缩装配层级。

　　建模过程中优先锁定安装基准：法兰贴合面作为整个零件的装配定位面，其平面度直接决定后续轴系的对中精度，建模时将该面设为第一基准，筒体内孔轴线与法兰面保持垂直，公差设计上通常按IT7级控制内孔尺寸、IT8级控制螺栓孔位置度，避免现场装配出现螺栓穿装卡滞、轴套偏心引发的运转磨损。法兰耳板采用菱形切边轮廓而非整圆法兰，在保证四个安装点受力跨度的前提下，去除耳板间多余材料，既降低零件自重，也给相邻部件留出避让空间，在紧凑设备舱内布置时，菱形轮廓的尖角方向可顺着机架棱边排布，不会与周边管线、壳体发生干涉。

　　筒身部分做了分段变径设计，靠近法兰的根部设置加厚过渡圆角，此处是螺栓预紧力与轴端载荷叠加的应力集中区域，圆角半径取筒壁厚度的0.3~0.5倍，可大幅降低交变载荷下的根部开裂风险；筒身中段适度收窄壁厚，在满足径向支撑刚度的前提下减少材料占用，筒口端面做平整止口设计，可贴合端盖、密封件或外接轮体，止口外径与配合件内孔形成小间隙配合，实现轴向预装定位。

　　从安装边界尺寸考量，四个安装孔的孔位间距需匹配常规机架安装孔系，孔边到法兰外轮廓保留足够的扳手操作空间，建模时同步模拟螺栓拧紧的扳手活动行程，避免出现螺栓无法就位的工艺死角；筒体外径与法兰耳板的外伸高度需提前核对安装腔内部净空，若用于轮端场景，筒身长度要覆盖轴承的安装宽度，两端预留卡簧或密封槽的加工余量；若作为传感器安装支座，内孔直径需匹配探头外径，筒身长度满足探头的探测行程要求，法兰面与被测面的平行度可通过支座本身的加工精度直接保证，无需额外调整垫片。

　　结构受力层面，法兰耳板承担整机传递来的径向倾覆力矩，四个螺栓呈对角分布，受力时对角螺栓分别受拉、承压，菱形布局的力臂长度大于同外接圆尺寸的方形法兰，抗倾覆表现更优；筒身部分主要承受径向剪切力与少量轴向拉力，中空结构在同等用料下的截面抗弯模量优于实心立柱，材料利用率更高。建模时对耳板与筒身的交接处做了连续曲面过渡，没有尖锐棱边，既消除铸造或注塑成型时的应力缺陷，也方便后续表面处理时涂层均匀覆盖。

　　在整机选型匹配阶段，这类轮毂支座可直接替代分体式的“轴套+转接板”组合，减少两个零件之间的配合公差累积，装配时只需将法兰面贴紧机架、穿入四颗紧固螺栓，再将转轴或传感组件从内孔穿入即可完成定位，后期维护拆解时，松开法兰螺栓即可整体取出支座，无需拆解周边关联管线，维护可达性较好。针对不同使用场景，还可在筒身外壁预留附加螺纹孔，用来安装限位开关、走线固定座或润滑注油嘴，拓展结构的适配能力。
