汽车通风式制动盘摩擦制动结构

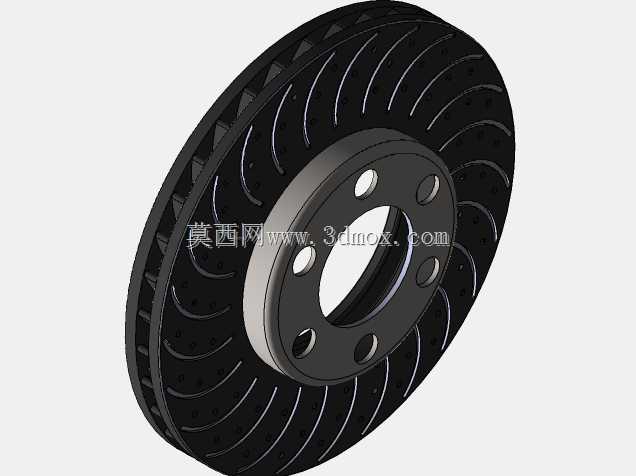

　　这款通风式制动盘的三维结构，面向乘用车盘式制动系统的摩擦减速场景搭建，整套模型完整还原了制动盘从安装配合、摩擦做功到散热排屑的全部工程细节，可直接用于制动系统结构校核、底盘零部件设计参考以及制动相关工装夹具的开发验证。

　　从实际装车用途来看，该部件是汽车盘式制动系统的核心旋转摩擦件，工作时随车轮同步转动，制动卡钳的两侧刹车片从轴向夹紧盘体两侧摩擦面，通过刹车片与盘面的滑动摩擦将车辆行驶的动能转化为热能散出，实现车辆减速或者驻车锁止。这款结构采用通风式双层盘设计，区别于实心制动盘，两层摩擦环之间布置了连续的弧形导流散热筋，车辆行驶时迎面气流可以从盘体内圈进入通风通道，顺着弧形筋的导向从盘体外缘甩出，持续带走摩擦产生的高温，避免长时间连续制动后盘面温度过高出现摩擦系数热衰减，大幅提升山区长下坡、频繁启停路况下的制动稳定性。

　　结构设计层面，盘体中心的安装毂部分做了加厚凸台处理，凸台上均匀分布五个螺栓过孔，对应车轮轮毂的固定螺栓位，安装时制动盘通过中心孔与轮毂轴头做径向定位，五个螺栓孔穿入轮毂螺栓后由车轮螺母压紧，保证制动盘与车轮的同轴度，避免高速制动时出现盘面跳动、方向盘抖动的问题。摩擦工作区域的盘面加工有均匀分布的弧形导流划线，这些沟槽并非装饰结构：一方面可以在刹车片贴合盘面时，快速排出摩擦片磨损产生的粉尘，避免粉尘夹在摩擦副之间造成制动异响；另一方面可以划破雨天盘面形成的水膜，让刹车片快速贴合摩擦面，消除涉水后的制动疲软间隙。盘体边缘的通风筋采用曲面弧形排布，既可以在盘体旋转时形成泵风效应提升通风量，也能让摩擦产生的热量沿着筋条快速传导到整个盘体均匀散出，避免局部热应力集中导致盘面翘曲变形。

　　从安装边界与尺寸配合逻辑来看，建模时严格遵循实车装配的约束关系：中心定位孔的内径与轮毂轴头的外径采用小间隙过渡配合，保证装配时可以轻松套入轴头，同时径向窜动量控制在极小范围；安装螺栓孔的分布圆直径、孔位倒角都和对应车型轮毂参数匹配，螺栓孔周边的凸台厚度经过加强，避免车轮螺母压紧时出现局部应力开裂。摩擦环的总厚度预留了刹车片正常磨损的补偿空间，通风腔的内部间隙既保证气流通畅，也不会因为两层盘壁过薄导致摩擦刚性不足；盘体的轴向端面跳动、摩擦面的平行度都按照量产制动盘的公差逻辑做了结构预留，设计时可以直接参考该结构匹配对应吨位车型的卡钳行程、刹车片厚度参数。

　　在整车底盘的布置场景中，该制动盘安装在转向节或者后桥桥壳的轮毂轴上，外围被制动卡钳半包覆盖，卡钳的摩擦片正对盘体两侧摩擦面，盘体随半轴或者轮毂转动，非制动状态下刹车片与盘面保留微小的游动间隙，避免行驶过程中出现拖磨。建模过程中把散热筋的曲面走向、盘面划线的深度、安装孔的倒角细节都做了完整还原，结构设计人员可以直接参考该模型核对制动盘与周边卡钳、转向节、轮毂的运动间隙，排查极限转向、悬架跳动过程中是否存在零部件干涉，也可以基于该结构调整通风筋的数量、弧度，优化不同车速下的散热效率，为制动系统的热容量校核、摩擦匹配测试提供精准的三维结构依据。
