汽车盘式制动卡钳与刹车盘总成结构

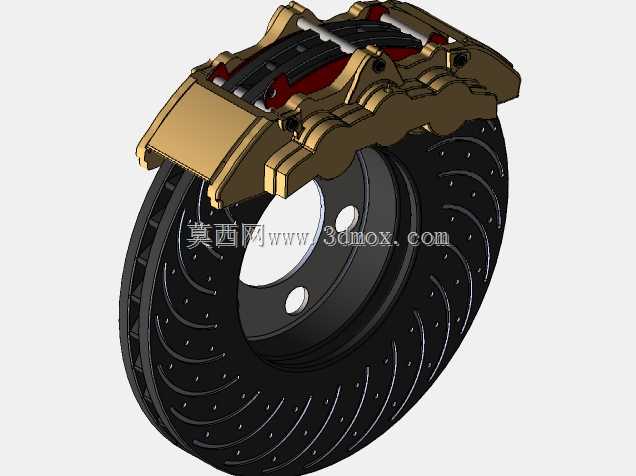

　　这套盘式制动总成围绕乘用车车轮端的减速与驻车需求展开，完整呈现了制动盘、浮动卡钳、内外摩擦片、活塞、导向销、安装支架及连接紧固件之间的装配关系。模型没有停留在单一零件外观展示，而是把制动时液压推力如何转化为夹紧力、摩擦片如何贴合盘面、卡钳如何沿导向结构回位等关键动作，通过实体配合关系表达出来，适合用于底盘制动系统结构校核、教学演示以及零部件方案讨论。

　　从实际装车场景看，制动盘通过中心孔和螺栓孔与轮毂轴承单元连接，随车轮一同旋转；卡钳支架固定在转向节或后桥托架上，卡钳本体跨置在制动盘两侧。制动时，制动液进入缸体推动内侧活塞，使内侧摩擦片先压向制动盘内表面，同时卡钳在反力作用下沿导向销滑动，带动外侧摩擦片压向盘面，两侧摩擦片形成夹持力矩。该结构的核心在于把液压系统的线性推力转换为摩擦阻力矩，再通过轮胎与地面附着转化为车辆减速度。

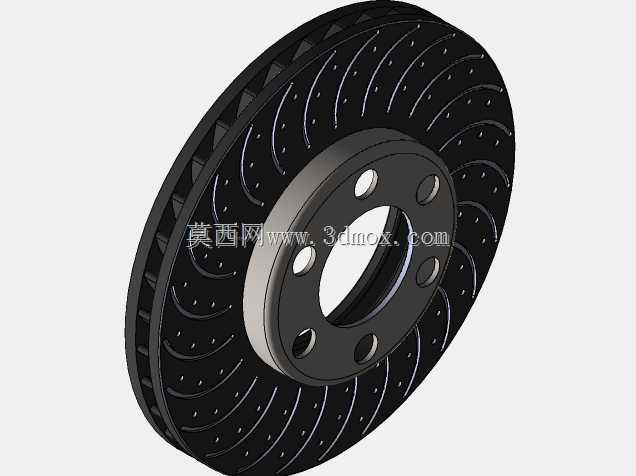

　　制动盘采用通风盘式结构思路，两摩擦面之间布置散热筋，盘面开设弧形沟槽与点状孔位。沟槽用于在高速制动时快速排出摩擦粉尘、水汽和磨屑，降低水滑和热衰退对制动力的影响；点状结构则有助于提高摩擦片表面更新速度，改善连续制动时的摩擦稳定性。散热筋随盘体旋转形成泵风效应，使空气从盘心区域流向外缘，把摩擦热尽快带走。对于频繁制动、山路行驶或整备质量较大的车型，这种盘面形式比实心盘更有利于控制温升。

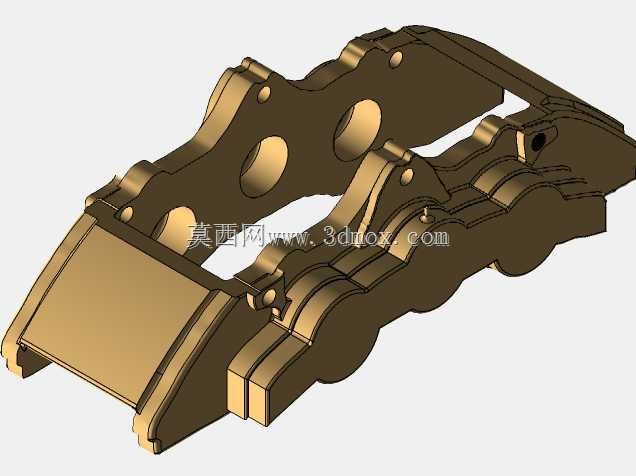

　　卡钳外形采用跨骑式包络设计，本体需要避让制动盘外缘、轮毂辐条以及悬架摆臂运动空间。模型中卡钳壳体具有加强筋和局部厚壁区域，这些结构并非单纯造型，而是为了承受制动时活塞反力和摩擦片切向力，避免缸孔变形导致活塞回位不畅。卡钳顶部和侧面的凸起轮廓对应放气螺钉、油路接口、定位结构及装配工艺空间；内侧活塞腔与外侧摩擦片承载面之间的相对位置，决定了制动片磨损均匀性和卡钳滑动阻力。

　　摩擦片布置在制动盘两侧，钢背与摩擦材料分层表达。钢背承担活塞推力和支架导向载荷，摩擦材料直接与盘面接触。片体两端与卡钳支架导向槽配合，需保留适当间隙，既保证制动时能够平顺压向盘面，又不能因间隙过大产生敲击噪声。设计时还要关注摩擦片有效摩擦半径，该半径越大，在相同夹紧力下可获得的制动扭矩越高，但会受到轮辋内径、悬架球头、防尘罩和轮毂螺栓空间限制。

　　安装边界方面，制动盘中心定位孔需要与轮毂轴头同轴，端面跳动量直接影响踏板脉动和制动抖动；盘厚方向与卡钳开口宽度匹配，摩擦片与盘面之间的冷态间隙决定拖滞力矩大小。卡钳安装支架的接合面应与转向节安装面贴合，螺栓孔位承受制动扭矩反作用，不能仅按普通连接孔处理。模型在轮盘螺栓分布圆、中心孔、卡钳安装耳位置和卡钳包络范围上形成了较完整的空间约束，可用于检查转向极限位置下与轮辋、护板、传感器线束之间的干涉风险。

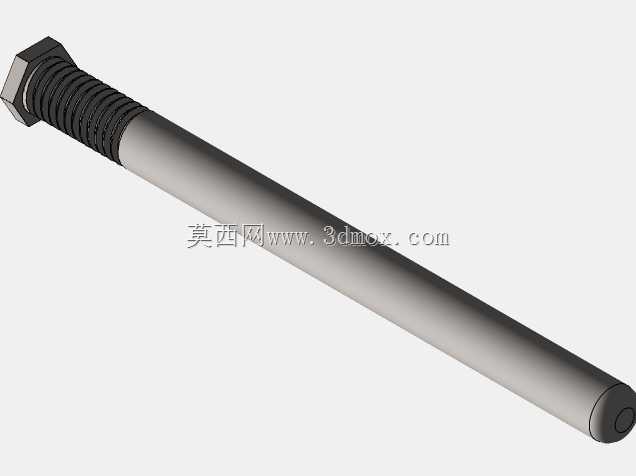

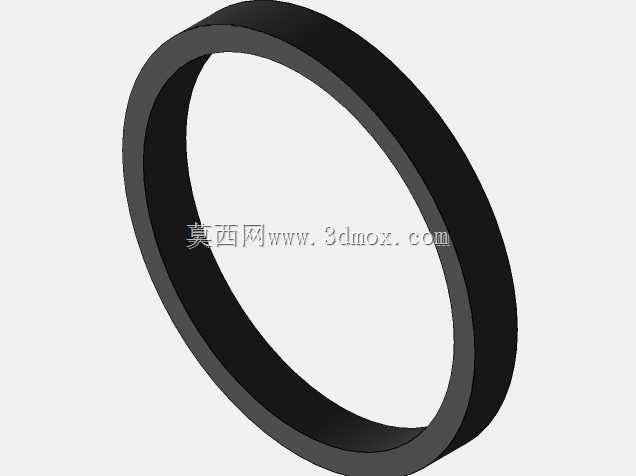

　　从结构设计角度看，盘式制动器的难点不在单个零件造型，而在热、力、间隙和装配空间的平衡。制动盘要兼顾热容、散热和热变形，卡钳要兼顾刚度、重量和活塞密封，摩擦片要兼顾耐磨性、噪音和摩擦系数稳定性。导向销、防尘套、密封圈和片簧等小结构虽然体积不大，却直接影响回位、拖滞、异响和维护周期。该总成把这些要素集中在车轮端有限空间内，能够帮助设计者理解制动系统从液压输入到摩擦输出的完整传力路径，也可为后续开展卡钳轻量化、制动盘热分析、刹车片磨损补偿和底盘布置校核提供直观的三维基础。
