这套直列六缸动力总成三维结构,围绕乘用车与轻型商用车常用的长行程直列六缸内燃机构型搭建,完整还原了从缸体基体、曲柄连杆往复组件、顶置配气机构到前端动力输出轴的全部核心装配关系,可直接用于动力总成原理教学、发动机结构拆解演示、新机型方案前期布局校核以及维修实训场景的结构展示。直列六缸构型本身具备一阶往复惯性力与二阶往复惯性力自平衡的先天特性,运转平顺性远优于同排量直列四缸机型,在大排量乘用车辆、轻型载货设备、固定式工业动力机组以及小型船舶动力配套场景中应用广泛,这类机型不需要额外加装平衡轴即可抵消大部分活塞往复运动产生的振动,整机NVH表现更优,长缸体的布局也让冷却水道与润滑油道可以沿缸列方向均匀布置,各缸冷却与润滑一致性更好。

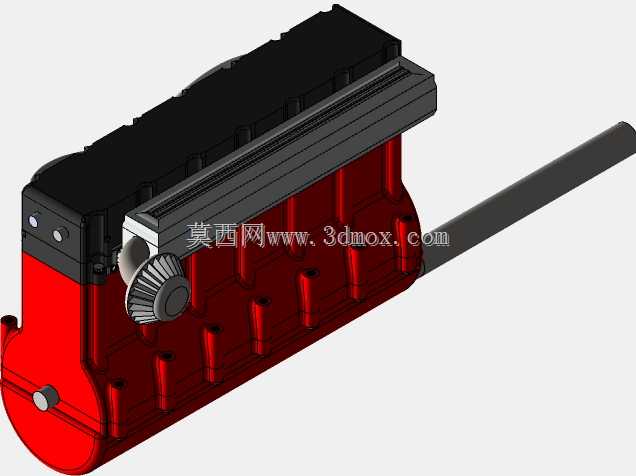

从结构设计逻辑来看,模型首先完成了缸体主体的特征搭建:红色部分为集成式水冷缸体,沿直列方向依次布置六个气缸安装位,缸体侧壁预留了均匀分布的加强筋凸台,既可以提升缸体整体刚性,抑制气缸做功时的缸壁形变,也对应了实际机型上的附件安装点位,缸体下部预留了曲轴箱容纳空间,侧壁的工艺凸台对应机油冷却器、水泵、机油滤清器等外围附件的安装接口,前端伸出的轴段为曲轴动力输出端,可对接飞轮、离合器或者负载传动机构,输出轴的轴径、伸出长度与安装法兰的边界尺寸都按照常规直列六缸机型的装配比例设置,外围对接传动组件时不需要额外调整安装间距。缸体上部灰色分层结构为缸盖与配气机构安装基体,顶部黑色罩壳为气门室罩,内部预留了凸轮轴安装腔、进排气道布置空间以及火花塞或者喷油器的安装点位,直列六缸的缸盖采用整体式成型方案,六个气缸的进排气道沿缸列方向依次排布,气道走向可以保证各缸进气充量均匀,避免出现各缸动力输出偏差。
曲柄连杆组件的装配关系在模型中做了清晰的层级区分:曲轴采用全支撑设计,每个曲柄销对应一个气缸的连杆轴颈,相邻气缸的曲柄夹角按照120度均匀布置,保证六个气缸的做功冲程间隔均匀,动力输出没有明显的扭矩波动;活塞组件布置在缸筒内部,连杆大头与曲轴曲柄销配合、小头与活塞销铰接,完整还原了往复运动的传动路径,前端外露的锥齿轮结构对应配气机构驱动或者附属附件传动的接口,可用来驱动分电器、机油泵或者正时传动组件。整机的安装边界围绕常规纵置后驱车辆的动力舱布局设置,缸体长度方向沿车架纵梁方向布置,缸体两侧的安装悬置点位对应发动机机脚的安装位置,安装时不需要对动力舱做额外的加宽改造,缸体下部油底壳的预留空间满足机油存储容量要求,车辆行驶过程中即使出现倾斜工况,也能保证机油泵始终可以吸到润滑油,避免出现润滑失效。
建模过程中所有配合面都按照实际装配逻辑设置了贴合关系,缸体与缸盖的结合面预留了气缸垫的安装厚度,曲轴主轴颈与缸体主轴承座的配合间隙、活塞与缸筒的配合间隙、连杆大小头的铰接间隙都符合实际发动机的装配公差要求,拆解演示时可以依次取出气门室罩、缸盖、活塞连杆组、曲轴,清晰展示每一个组件的形状特征与装配定位方式。对于结构设计从业者来说,这套模型可以用来验证直列六缸机型的总体布局合理性,核对外围附件安装时是否存在运动干涉;对于教学实训场景来说,可直观展示四冲程内燃机六个气缸的做功顺序、曲柄连杆的运动规律以及配气机构的驱动逻辑,帮助理解内燃动力总成的核心工作原理。
