V型十缸内燃机缸体总成结构

　　该三维结构呈现的是一台V型十缸内燃机的缸体总成，缸体作为内燃机最核心的承载基体，所有曲轴连杆机构、配气机构、润滑系统、冷却系统以及外部附件的安装定位都要依托这一部件完成。从结构布局来看，该缸体采用V型夹角布置，两列气缸沿曲轴轴线方向呈夹角分列，每列布置五个气缸，整体长度相比直列十缸结构大幅缩短，曲轴轴向尺寸得到有效压缩，整机的纵向布置空间占用更小，更适配大排量高性能乘用车、重型特种车辆以及大马力工业动力机组的安装需求。

　　从实际工程应用场景出发，这类V10缸体常见于大排量高性能燃油动力单元，在乘用领域多用于高性能跑车、全尺寸硬派越野车型的动力系统，在工业领域也可作为重型工程机械、固定式发电机组的动力基体。缸体在整机运行过程中需要承受活塞往复运动带来的交变燃气压力、曲轴高速旋转的冲击载荷，同时还要为内部运动件提供可靠的润滑通道与冷却介质流道，其结构刚度、密封性能以及各安装位的形位公差直接决定整台发动机的运行可靠性与服役寿命。

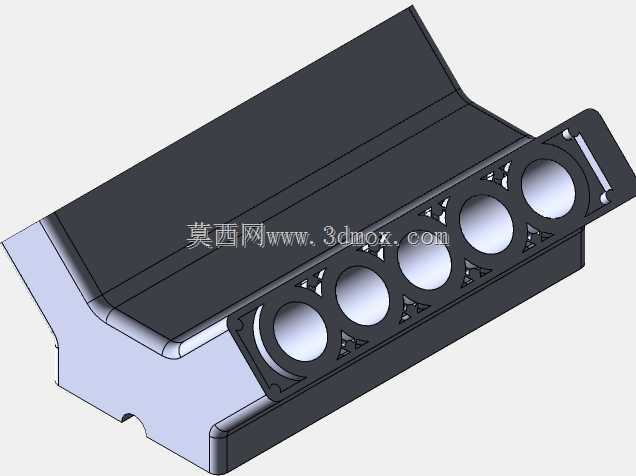

　　在结构设计思路上，该缸体将气缸安装端面、曲轴箱支撑结构、外围附件安装凸台整合为一体，图中可见的端面五个圆形开孔为单排气缸的缸套安装位，开孔周边预留了均匀分布的螺栓连接孔位，用于后续气缸盖的压紧装配，孔位的排布经过载荷校核，能够保证气缸垫在燃气爆发压力下实现均匀密封，避免出现冲缸垫、冷却液泄漏等故障。缸体上部的平整平面为气门室盖、进气歧管等外围部件的安装贴合面，侧面延伸出的带孔凸耳结构用于发动机整机与整车悬置、附属支架的连接固定，安装孔的位置与孔径匹配整车装配的边界要求，不需要额外焊接转接支架即可完成动力总成的吊装固定。

　　缸体下部的曲轴箱区域设置了多道主轴承座安装位，用于支撑曲轴的各道主轴颈，V型布局的缸体可以缩短曲轴的跨距，降低曲轴高速旋转时的挠曲变形量，提升曲轴的支撑刚度。缸体内部预先规划了贯通的主油道，机油从机油泵加压后通过主油道分配到各道主轴承、凸轮轴轴承以及活塞冷却喷嘴位置，保证所有摩擦副在运行时都能得到持续的压力润滑；同时缸体的气缸壁周围、缸盖结合面下方布置了连通的冷却水腔，冷却液在水腔内循环流动，将气缸燃烧产生的多余热量带走，避免缸体局部出现热变形、活塞拉缸等问题。

　　从外形尺寸与安装边界来看，V型布局让缸体的整体高度略高于同排量直列缸体，但轴向长度明显缩短，整机在整车机舱内布置时，可以更好地适配后驱、四驱车型的动力舱布局，传动轴的布置角度也能得到优化。缸体侧面预留的各类凸台与开孔分别对应机油滤清器、冷却水管、传感器、启动马达等附件的安装位置，所有接口的方位与尺寸都按照整机装配的干涉校验结果设计，在三维建模阶段就完成了周边部件的装配间隙检查，避免后续实际装机时出现部件干涉、维修操作空间不足的问题。缸体的边角位置做了对应的加强筋布局，在不显著增加整体重量的前提下，提升缸体的抗弯、抗扭刚度，抑制发动机运行过程中产生的结构振动，降低整机的辐射噪声。
