V10发动机油底壳储油壳体结构

　　该结构对应V型十缸动力总成下部的油底壳总成，属于发动机润滑系统的核心承载壳体，在整机布置中承担储存机油、封闭曲轴箱下部空间、沉淀润滑油杂质、辅助散热以及为机油泵提供稳定吸油液面的作用。实际装车场景中，这类壳体多用于大排量V10乘用车、高性能跑车或重型特种动力单元，安装在缸体下端面，上部与曲轴箱法兰对接，下部形成封闭油腔，工作时机油经各润滑部位回流至壳体内，再由机油泵抽吸加压，完成整个润滑循环。

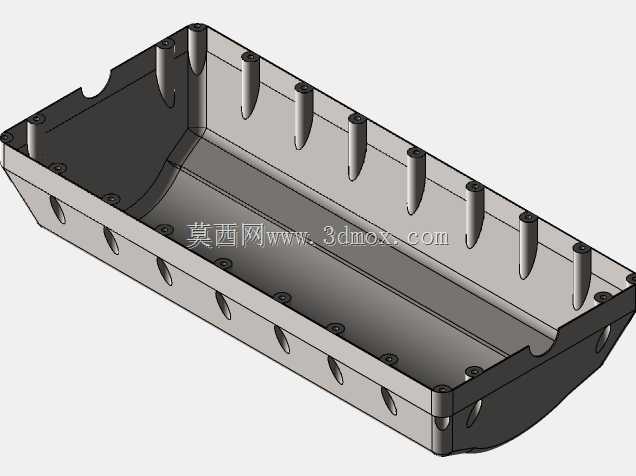

　　从结构功能来看，壳体采用深腔薄壁冲压/铸造成型思路，整体为长槽形变截面腔体，内腔深度随曲轴连杆运动轨迹避让需求做阶梯变化，避免曲轴运转、连杆下行时与壳壁发生运动干涉。腔体内沿长度方向均匀布置多根竖向加强柱，这些柱体一方面连接壳体底板与上法兰面，大幅提升薄壁壳体的抗振刚度，抑制发动机工作时壳体壁面因油压脉动、曲轴箱振动产生的共振变形；另一方面部分柱体内部集成安装孔位，可作为机油挡板、稳油板的固定支撑，车辆急加速、急减速或倾斜工况下，减缓腔内机油大幅晃动，保证机油泵吸油口始终浸没在油液中，防止吸空导致润滑压力下降。

　　壳体上沿设置整圈连续安装法兰，法兰面加工出均匀分布的螺栓孔，与缸体下端面对应孔位匹配，装配时通过密封垫或涂胶实现结合面密封，防止机油泄漏同时阻挡外部杂质进入曲轴箱。壳体侧壁分布多组异形凹槽与加强筋，既增强侧壁抗冲击能力，也为整机外围管路、线束支架预留安装贴合面；壳体两端边角做圆弧过渡，避免应力集中，同时适配整车底盘下方的布置空间，减少与副车架、转向机件的干涉风险。

　　设计过程中需优先校核几项边界：一是内腔净空必须完全包络曲轴、连杆大头的最低运动轨迹，保留足够安全间隙，防止高速运转时运动件刮擦壳壁；二是壳体总高度、长度与宽度要匹配动力总成在机舱内的下部空间，最低点需满足整车离地间隙要求，同时避免与底盘横梁、护板发生碰撞；三是法兰螺栓孔的孔距、孔径与缸体安装孔完全对应，密封面平面度满足密封要求，防止长期使用后出现渗油；四是壳体容积需匹配发动机总机油加注量，保证机油液面在机油尺上下刻线之间时，既能满足润滑系统循环容量，又不会因曲轴搅油产生过大阻力和机油温升过快。

　　建模时需重点还原深腔拔模角度、法兰面厚度、加强柱的分布位置以及侧壁各安装孔的相对坐标，薄壁部分按实际壁厚均匀偏移，各螺栓孔、定位孔的同轴度与位置度需与整机装配基准对齐，壳体外形的圆角、避让缺口都要按实车装配关系完整表达，可直接用于发动机下部总成的装配干涉检查、密封结构验证以及润滑系统油路布局分析。
