威廉姆斯车辆气动补偿脚踏控制阀

　　该脚踏控制阀属于气动制动与气路压力调节系统中的人机操作元件，常见于商用车底盘、工程车辆、工业气动控制台以及需要通过脚部操作控制压缩空气输出的设备场景。阀体通常安装在操作室地板或驾驶区脚踏区域，操作者通过踩下踏板改变阀内部气路开度，使输入气源经过调节后向制动执行机构、气控离合器或其他气动回路输出对应压力，松开踏板后机构回位，系统恢复到预设安全状态。

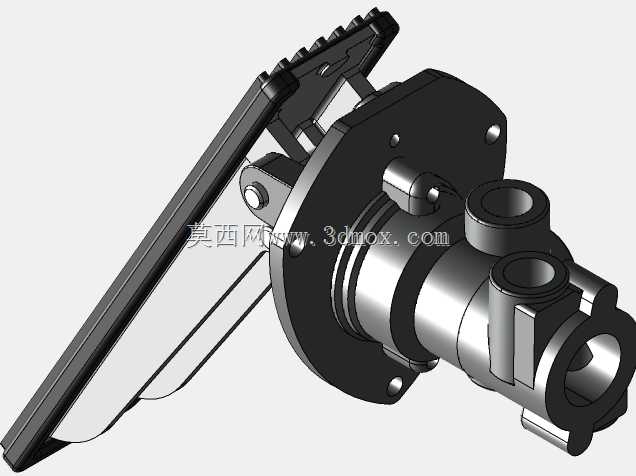

　　从结构组成看，模型完整呈现了踏板臂、铰接支点、回位结构、安装法兰、主阀体、进气与输出接口以及侧面辅助接口。踏板表面采用带防滑齿形的踩踏区，能够在鞋底潮湿、沾油或振动环境下保持足够摩擦力，降低操作滑移风险。踏板臂通过销轴与阀体支架连接，受力路径从脚踏板传递到内部阀芯驱动端，支架与阀体之间的连接位置承担反复踩踏载荷，因此在建模时需要重点保留销轴孔、加强筋、法兰螺栓孔和限位接触面。

　　阀体部分采用多接口圆柱腔与侧向连接口组合的形式，外部可见不同直径的气道接口、环形台阶、安装孔位和定位端面。此类阀的核心功能并不是简单通断气流，而是根据踏板行程实现压力补偿与输出调节：轻踩时输出压力逐步建立，继续踩下后输出压力随行程增加，达到设定范围后保持稳定；在气源压力波动或负载变化时，内部补偿结构可减小输出偏差，使制动或气控动作具有较好的线性和重复性。对于车辆应用而言，这种特性直接关系到制动响应平顺性和操作安全性；对于工业控制台而言，则关系到夹具、气缸或气动执行机构的动作可控性。

　　设计思路上，脚踏操作把驾驶员或设备操作人员的双手解放出来，适合需要同时完成转向、握持工具或调整工件的工况。踏板臂长度、铰接点位置和阀芯驱动行程之间存在明确的力传递关系：较长的踏板臂可以降低脚部所需操作力，但会占用更多地板空间；较短臂长结构紧凑，却可能增加踩踏力。模型中踏板呈倾斜布置，符合人体脚部自然踩踏角度，阀体底座通过法兰面固定在地板支架上，多个螺栓孔围绕主腔体分布，可抵抗反复加载产生的翻转力矩。

　　安装边界方面，需要在踏板全行程范围内预留无干涉空间。踏板向上抬起时，臂体后方不能与驾驶室隔板、地毯压边或线束干涉；踏板踩到底时，前端齿面、侧板和下方回位构件也不能接触地板。阀体侧面接口应保留气管插拔和扳手操作空间，尤其是靠近法兰的接头位置，若空间过小，会造成装配困难并增加后期维护难度。主安装面应保持平整，法兰孔位与支架孔同轴度不足时，强行紧固会导致阀体壳体受附加应力，长期振动后可能出现密封面变形或裂纹。

　　三维建模时，可将产品拆分为踏板组件、支架组件、阀体组件、接口堵头和紧固件几个层级。外观曲面虽然以回转体和板件为主，但踏板臂的折弯轮廓、防滑齿阵列、销轴同轴关系和阀体接口台阶需要准确表达。对于结构分析人员，应关注踏板臂根部、销轴孔周围、法兰螺栓孔以及阀体与支架连接区域的应力分布；对于选型人员，则应结合接口口径、安装孔距、踏板高度、行程角度和周围管路走向判断是否适配现有操作室布置。

　　在实际维护中，这类脚踏阀长期暴露在驾驶室内灰尘、鞋底泥沙和车辆振动环境中，外部铰接点需要保持润滑，气路接口需防止杂质进入。模型中保留的腔体分隔、接口方位和安装结构，可用于检查气管走向、评估踏板踩踏包络，也可作为制动系统教学、气动控制台设计和车辆底盘布置校核的参考。
