重型按压式机械门闩锁紧结构设计

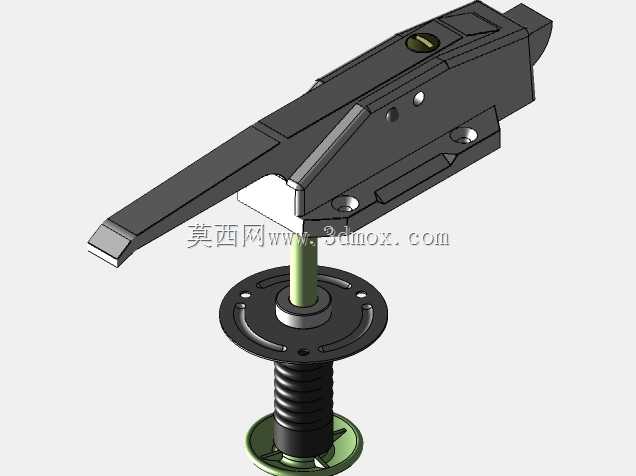

这款重型按压式门闩，最初是为工业生产设备的检修舱门、防护舱罩配套设计的锁紧构件，在各类需要频繁启闭、同时要求锁紧后具备足够抗振防松能力的设备场景中适配性极强，比如大型工业清洗设备的密封舱门、自动化生产线的安全防护隔舱、户外工程设备的检修侧门，都能见到这类结构的实际应用。不同于普通民用门窗的插销结构，这款门闩在设计之初就优先考虑了工业场景的使用需求，操作端采用长杠杆式的压把结构，操作人员佩戴劳保手套也能顺利施力，不需要额外借助工具就能完成启闭动作，压把的握持边缘做了圆弧过渡处理，避免频繁操作时刮蹭防护手套造成磨损。内部集成的按钮式内部开启结构，解决了封闭舱室内部人员应急开启的需求，不需要在舱门额外开孔安装独立的内开把手，减少了舱门的密封薄弱点，也降低了整体安装的加工成本。从结构设计逻辑来看，这款门闩采用杠杆增力的传动路径，压把下压的动作通过内部的传动块转化为锁舌的回缩动作，配合下部的螺纹调节杆，可以根据舱门和门框的实际配合间隙调整锁紧行程，避免长期使用后出现锁止间隙过大、舱门闭合后晃动的问题。下部的圆形安装法兰盘上开有三个弧形安装腰孔，安装时可以根据门框的实际安装孔位微调固定位置，不需要在现场二次扩孔，腰孔的尺寸适配常用的M6、M8规格的固定螺栓，法兰盘和锁体主体之间预留了足够的安装间隙，能够适配3-12mm厚度范围的门板安装，不需要额外加装衬垫调整安装高度。锁舌部分采用楔形导向面设计，关门时不需要完全对准锁孔，舱门推合过程中锁舌接触门框导向边后会自动回缩，到位后自动弹出锁止，操作容错率更高。锁体的外露金属部分都做了圆角钝化处理，没有尖锐的加工棱角，避免设备维护人员操作时被划伤，传动部位的间隙控制在0.2mm以内，既保证了动作的顺畅性，也避免粉尘、切削碎屑进入传动结构造成卡滞，在多粉尘、有少量切削液飞溅的车间环境下也能稳定工作，不需要频繁拆解维护。弹簧部件选用了耐疲劳的圆柱螺旋压缩弹簧，经过上万次启闭测试后仍能保持足够的锁止推力，不会出现弹簧失效导致锁舌无法弹出的问题，锁杆部分的导向套采用自润滑材质，长期往复动作也不会出现卡顿、异响的情况。
