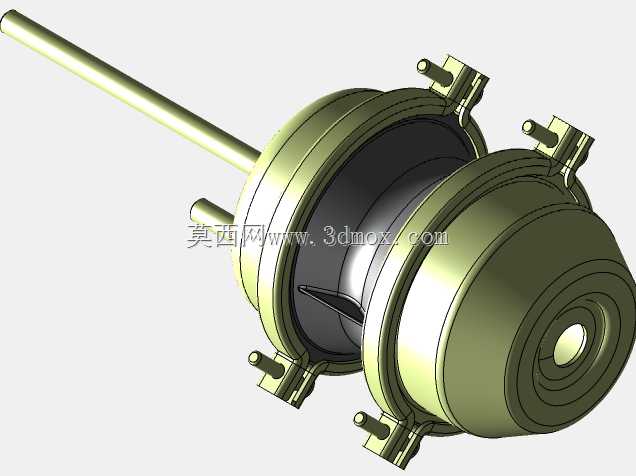

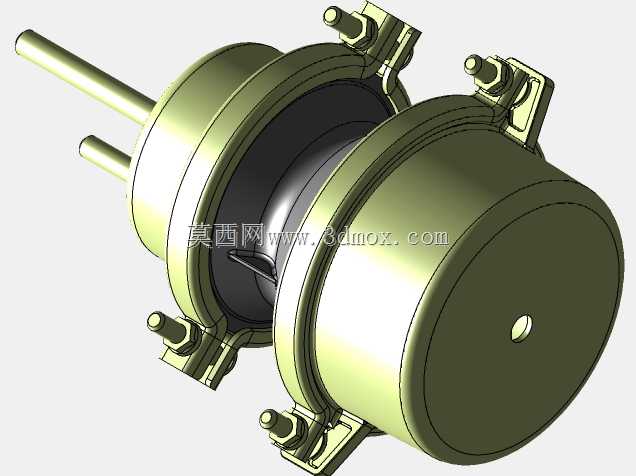

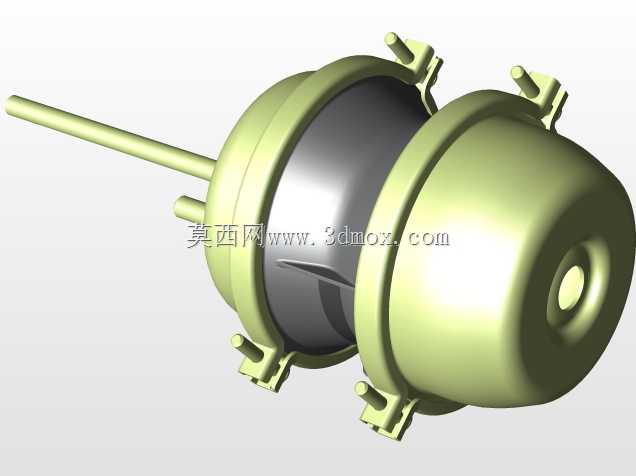

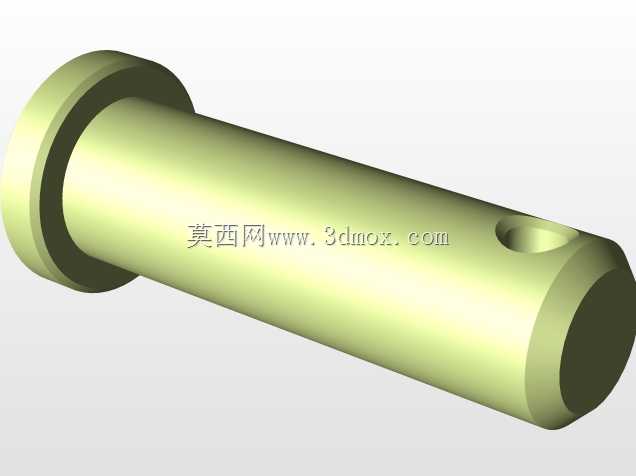

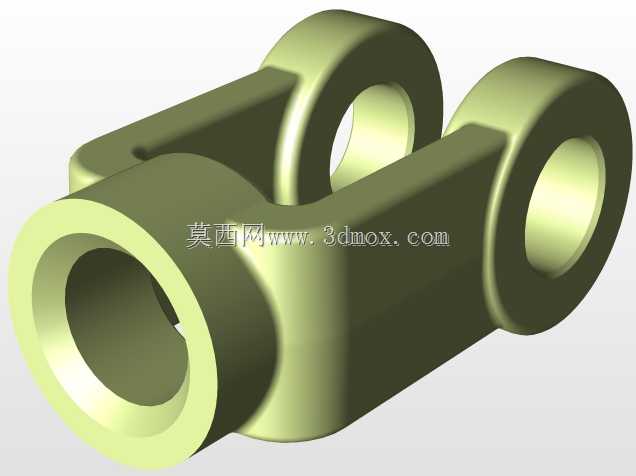

卡车双腔膜片式制动气室结构设计

该制动气室是商用车气压制动系统的核心执行部件，主要应用于中重型载货卡车、挂车以及大中型客车的行车与驻车制动回路中，承担着将压缩空气的压力能转化为机械推杆推力的核心作用，直接决定车辆制动响应的及时性与制动效能的稳定性，是整车制动安全链路上不可或缺的终端执行元件。在实际行车场景中，当驾驶员踩下制动踏板时，制动阀输出的高压压缩空气会进入制动气室的对应腔室，推动膜片克服回位弹簧阻力带动推杆伸出，推动制动调整臂带动凸轮轴转动，撑开制动蹄片实现车轮减速；而驻车制动腔则通过储能弹簧的预紧力实现断气驻车，在气压不足时自动锁止车轮，避免车辆溜坡风险。从产品功能特性来看，该结构采用双腔独立设计，行车腔与驻车腔相互隔离互不干扰，即便单腔出现密封失效故障，另一腔仍可提供基础制动能力，大幅提升制动系统的冗余安全性；壳体采用卡箍式快装连接结构，无需专用工装即可完成膜片等易损件的更换维护，适配商用车高频运营下的快速维保需求；外部布置的三个安装支脚带有标准化安装孔位，可直接适配主流商用车车桥的安装基座，推杆伸出端的连接尺寸匹配通用制动调整臂接口，无需额外改制即可完成装车替换。设计过程中充分考虑了商用车的复杂工况，壳体采用冲压成型的刚性结构，可承受1.0MPa以上的瞬时气压冲击，同时在壳体外部设置了多道加强筋结构，在轻量化的前提下提升抗形变能力，避免车辆行驶过程中碎石飞溅、泥水侵蚀造成的壳体损坏；推杆采用表面硬化处理的金属材质，配合导向套的密封结构，可在-40℃到80℃的环境温度区间内稳定动作，不会因低温卡滞、高温老化出现动作失效。外形尺寸方面，该制动气室的主体腔体外径适配主流重卡车桥的安装空间，推杆初始伸出长度预留了足够的制动磨损补偿行程，安装支脚的孔位间距符合商用车气室安装的通用尺寸规范，安装后不会与周边的钢板弹簧、制动管路、车桥加强筋产生运动干涉，可满足不同吨位载货卡车的车桥装配需求，同时兼容鼓式制动器的常规制动行程要求，在最大推杆行程下仍能保证足够的制动推力输出，确保车辆在满载工况下的制动距离满足安全规范要求。
