V型八缸发动机结构展示三维建模作品

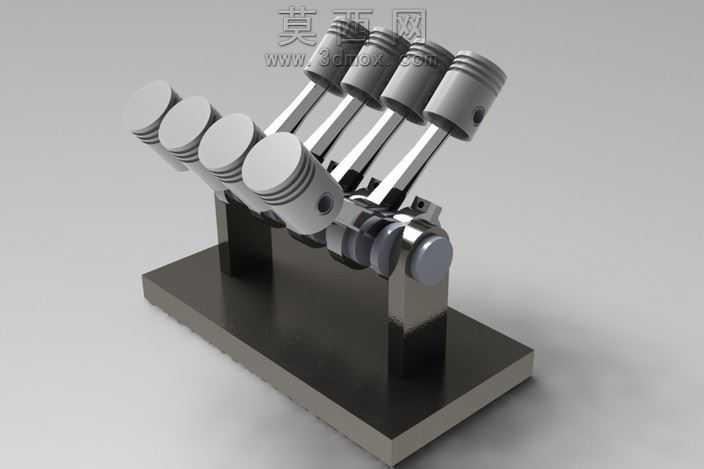

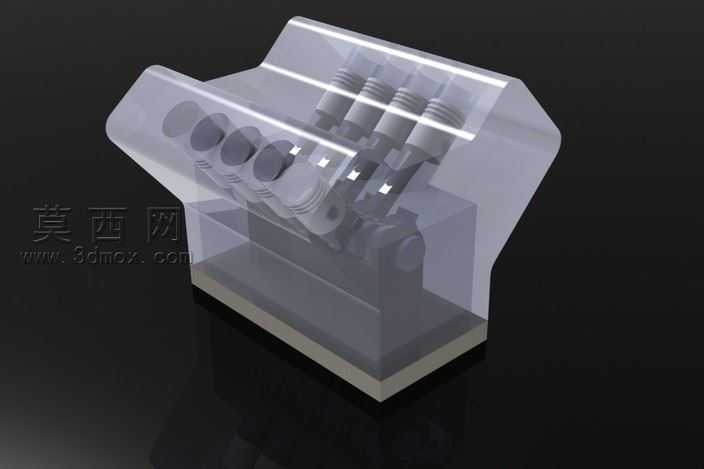

本作品为V型八缸发动机的结构展示三维建模成果，建模过程中首先梳理V型发动机的核心传动逻辑，确定两列气缸呈V型夹角排布的整体布局，优先搭建曲轴的基准轴系，按照曲柄销的错角相位依次完成八组曲柄结构的建模，保证每一组曲柄的相位差符合V8发动机的点火顺序做功逻辑，避免后续连杆活塞装配出现运动干涉。随后完成连杆部件的建模，精准还原连杆大头与曲轴曲柄销的配合结构、连杆小头与活塞销的连接位尺寸，每一处配合面都预留合理的装配间隙，还原真实机械结构的装配公差要求。活塞部件建模时，逐一还原活塞顶部的燃烧室凹坑造型、活塞环槽的分层结构、活塞销座的加强筋设计，保证活塞外形与气缸内壁的配合尺寸精准匹配。气缸体部分按照V型夹角的排布角度完成两列气缸套筒的建模，同时设计了用于展示的一体式安装底座，底座采用方正的金属支撑结构，将整个发动机的曲轴支撑位稳稳固定，方便直观展示内部的传动结构。材质渲染阶段，对不同部件匹配对应的材质属性：曲轴、连杆等受力传动部件采用抛光合金钢材质，调整金属粗糙度与反射参数，还原高强度钢材的哑光金属质感；活塞部件采用铸铝材质，添加轻微的表面氧化质感，区分于钢材的视觉表现；安装底座采用发黑处理的金属材质，表面添加细微的磨砂纹理，突出支撑结构的厚重感；气缸套筒内壁添加珩磨纹理的细节贴图，还原真实气缸的加工表面特征。渲染时采用柔和的侧上方打光，在浅灰色纯色背景下突出发动机的结构轮廓，通过光影层次区分不同部件的前后位置，让交错排布的连杆、活塞结构清晰可辨，既完整还原了V8发动机的核心机械传动结构，也通过展示化的底座设计让作品适合用于机械原理教学、结构演示场景，建模过程中反复校验运动部件的行程关系，保证活塞上下运动的行程与曲轴回转半径、连杆长度的参数匹配，完全符合真实V型八缸发动机的运动学规律。
