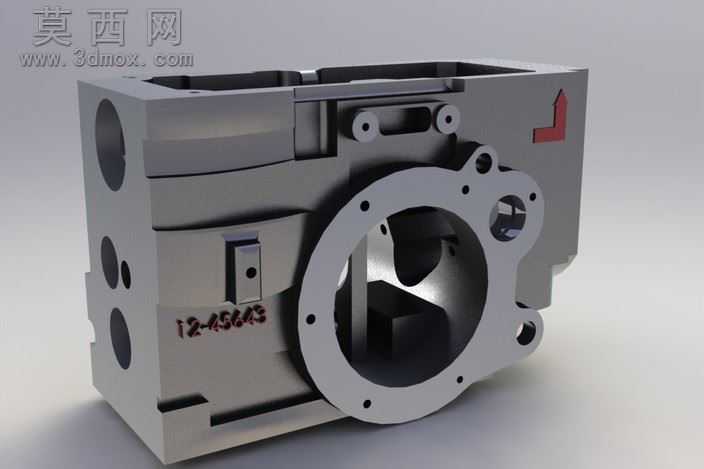

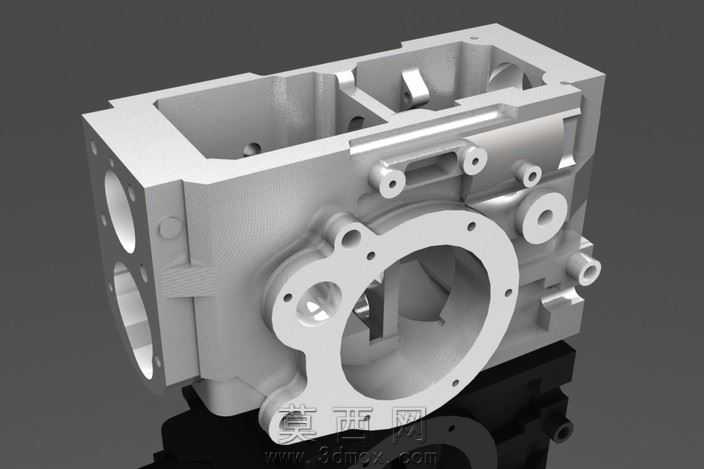

拖拉机缸体壳体三维结构设计

本作品为拖拉机核心液压油缸缸体的三维结构设计，建模过程严格遵循农用机械零部件的实际加工与装配逻辑，以实体建模为核心思路，先通过草绘绘制缸体的主体外轮廓与各腔体的基准截面，依托拉伸、切除命令构建出缸体的主体毛坯形态，再逐步细化各功能结构。建模阶段针对缸体的多层腔体结构做了精准还原，包括主油缸安装腔、侧部油路通道、各连接法兰的定位孔系，所有孔位的同轴度、端面的平面度都按照机械设计公差要求做了参数化约束，确保模型可直接对接后续的工程图导出与加工模拟。材质设置上选用了铸钢材质效果，通过调整材质的粗糙度、金属度参数还原铸件表面的细微磨砂质感，同时对各安装配合面做了单独的材质区分，模拟机加工后的光滑金属表面，提升模型的真实感。渲染阶段采用了工作室三点布光方案，主光从侧上方打亮缸体的主体结构与正面法兰特征，辅光弱化暗部的死黑区域，轮廓光勾勒缸体的边缘形态，搭配深色反光背景突出金属零件的厚重质感，同时开启环境光遮蔽效果，让各腔体、孔位的结构层次更加清晰，避免复杂结构出现视觉混淆。结构设计上充分考虑了拖拉机缸体的实际工况需求，主体壁厚做了均匀化处理，避免壁厚突变导致的铸造应力集中，各连接凸台都做了圆角过渡处理，法兰盘上的螺栓孔采用圆周阵列方式生成，保证孔位分布的均匀性，侧部的油路接口、传感器安装位都按照通用液压元件的安装尺寸做了适配，确保模型具备实际的参考价值。整个建模过程全程采用参数化设计逻辑，所有特征尺寸都关联到全局参数表，后续可根据不同马力拖拉机的需求快速调整缸径、壁厚、安装尺寸等参数，大幅提升设计复用性，模型的所有特征都做了合理的分组管理，油路、腔体、安装法兰、外部凸台分别归类，方便后续的编辑修改与结构拆解。
