CARY2吨承载型钢制三角支撑支架结构

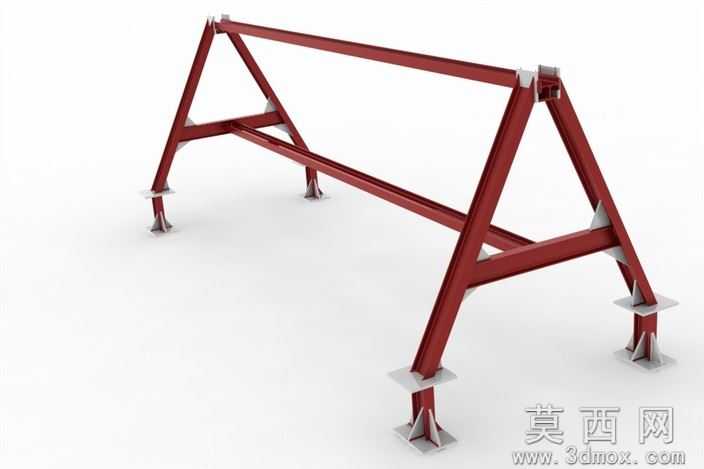

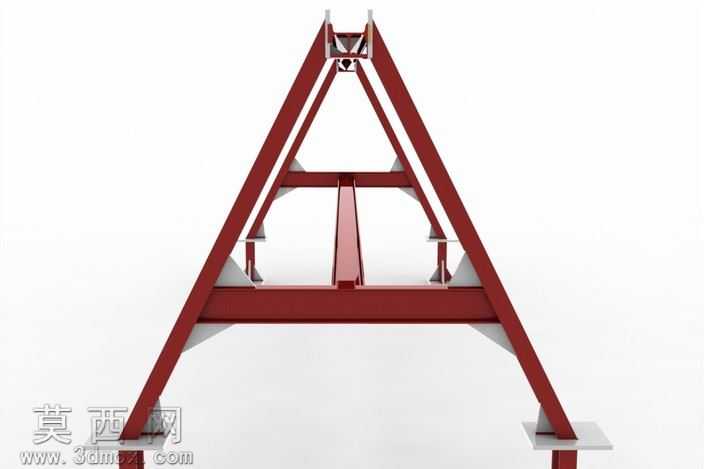

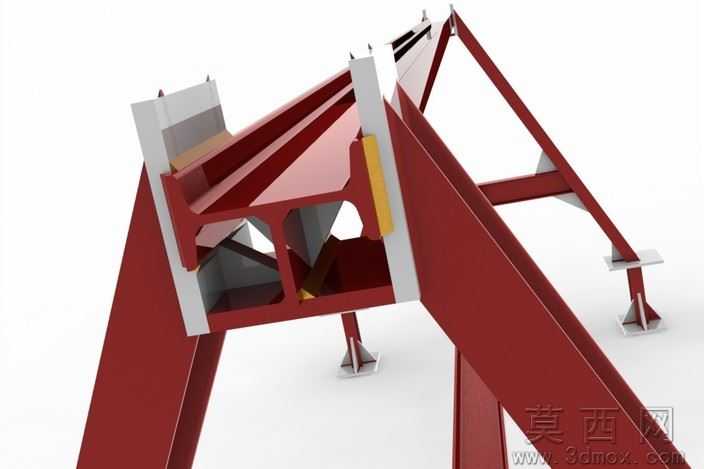

该三维模型为适配CARY2吨装载作业需求设计的三角支撑型钢支架，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于2吨额定承载的力学计算结果，确定各型钢构件的截面规格与整体跨度尺寸，整体采用对称式三角桁架结构布局，左右两侧为A字型支撑腿，顶部设置通长的主承载横梁，支撑腿与横梁之间通过斜向加强肋连接，形成稳定的三角形受力体系，可将顶部承载的载荷均匀分散至各个支脚位置。建模过程中对各焊接节点做了精细化处理，还原了实际生产中焊接拼接的结构细节，支脚底部设计有方形安装底板，底板上预留安装固定孔位，同时在支腿与底板的连接位置设置三角加强筋，避免支脚受载时出现应力集中变形。渲染阶段采用金属红哑光漆材质模拟支架的表面涂装效果，材质参数调整为低反光度、高粗糙度的工业漆面质感，搭配浅灰色的安装底板金属原色，还原工业承重支架的真实外观质感，场景采用纯白背景配合柔和的漫反射光照，清晰呈现支架的整体结构轮廓与各部件的连接关系。设计思路上优先考虑结构的承载稳定性与现场安装便捷性，三角桁架结构相比普通矩形框架具备更高的抗扭、抗弯折性能，在相同型钢用量下可获得更高的承载能力，整体结构无复杂异形构件，所有部件均采用标准型钢加工，生产加工难度低、成本可控，可广泛应用于车间物料临时承载、设备辅助支撑等工业场景，各部件之间的连接位置均预留合理的焊接余量，符合实际钢结构件的加工工艺要求，支脚的高度与横梁长度可根据实际使用场景灵活调整参数，具备较好的通用性与适配性。
