球头式传动转接拉杆结构设计

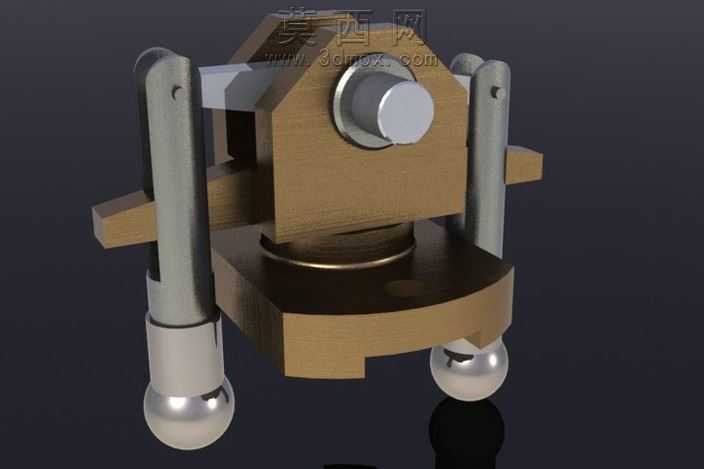

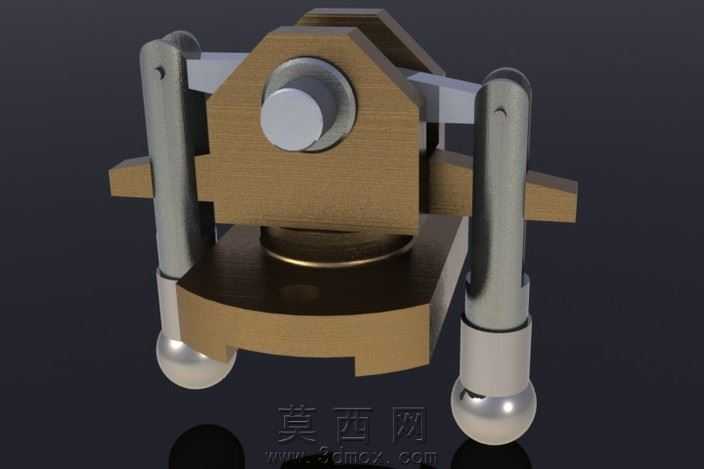

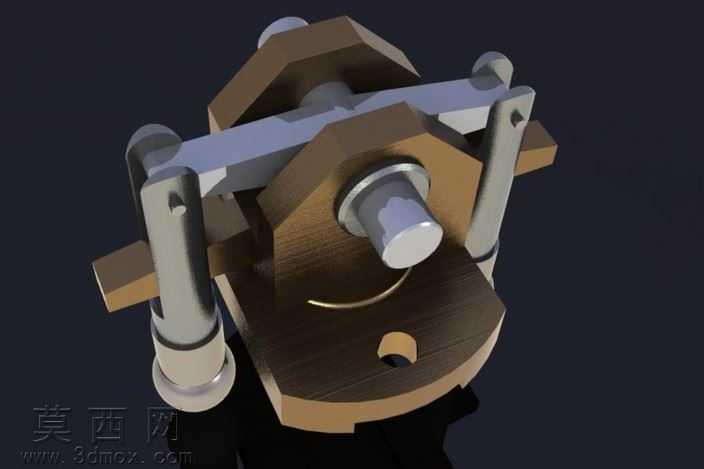

该作品为球头式传动转接拉杆的三维设计成果，建模阶段采用参数化特征建模思路完成全结构搭建，首先以中心基座为核心基准，绘制主体块状结构的二维草图，通过拉伸、切除等基础特征完成基座的主体轮廓构建，基座中部预留销轴装配孔位，孔位边缘做倒角处理避免装配应力集中。两侧的拉杆组件采用分体式建模逻辑，杆身部分以圆柱特征为基础，表面做哑光金属质感处理，下端集成球头铰接结构，球头与杆身的衔接位置做圆弧过渡，保证结构受力均匀，球头表面设置高反光金属材质，还原金属构件的真实质感，球头外部配套的球碗结构与基座侧部的安装位做精准配合约束，装配阶段添加同轴、重合等标准配合关系，保证两侧拉杆可绕球头实现多维度小角度摆动，适配传动过程中的角度偏移需求。基座顶部的销轴采用台阶轴结构，大直径轴段嵌入基座预留槽内，小直径轴段向外伸出作为外部传动的连接接口，销轴表面做镀锌金属材质设置，还原标准紧固件的外观质感。渲染阶段采用三点布光方案，主光从斜上方投射突出结构的立体轮廓，辅光补全暗部细节避免阴影死黑，背景采用深灰色纯色背景突出构件本身，地面添加微弱反射效果增强画面真实感，整体渲染参数设置为高分辨率输出，清晰呈现各部件的装配关系与细节特征。设计过程中充分考虑构件的传动适配性，两侧拉杆的对称布局保证受力平衡，球头铰接结构可补偿传动过程中的径向与角度偏差，中部基座的块状结构保证整体刚性，各部件的装配间隙预留合理，既满足活动构件的运动需求，又避免间隙过大导致的传动旷量，整体结构紧凑，可直接应用于需要小角度摆动传动的机械机构中，也可作为模块化传动组件适配不同的设备安装需求。
