带脚轮可移动立式实验防护挡板支架

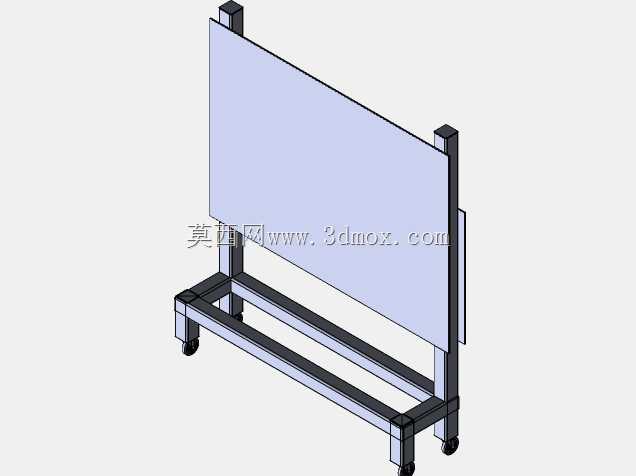

　　这套移动式立式支架结构主要面向实验室、实训工位、小型装配检测区以及临时作业现场的隔断与防护需求，用来承托大面积立式挡板，在钻削、打磨、试样调试、轻量装配等容易产生飞溅碎屑、切削液雾或者工序交叉干扰的场景中，把作业区域与通行、观察区域隔开。底部采用框架式承托结构，前后方向设置双层横梁，既承担挡板自重，也能在受到轻微碰触时保持整体稳定，避免单立柱支撑容易出现的扭转和晃动。

　　从实际布置角度看，支架底部四个支点配置脚轮，工位需要固定使用时可依靠轮组制动保持位置，产线调整、实验室重新排布或者多工位轮流作业时，可直接整体推移，不需要拆解挡板，也不必额外安排吊装工具。框架立柱沿竖向布置，挡板通过侧向夹持件与立柱连接，安装面避开板体主要可视区域，既能固定大板，又便于后期更换不同材质的面板，例如透明防护板、遮光板、白板或者工艺看板。

　　结构设计上，底部横梁与立柱之间采用直角连接节点，受力路径清晰：挡板受到的侧向推力先传至两侧立柱，再由立柱向下传递到底部矩形框架，最终通过四个脚轮落地。底部框架向挡板前后方向伸出一定宽度，使重心落在支撑边界以内，即使面板面积较大，也能降低推移过程中倾覆的风险。竖向立柱顶部设置限位块，可约束挡板向上窜动；中部连接件贴近板体边缘布置，减少大板在受碰时的局部弯曲。

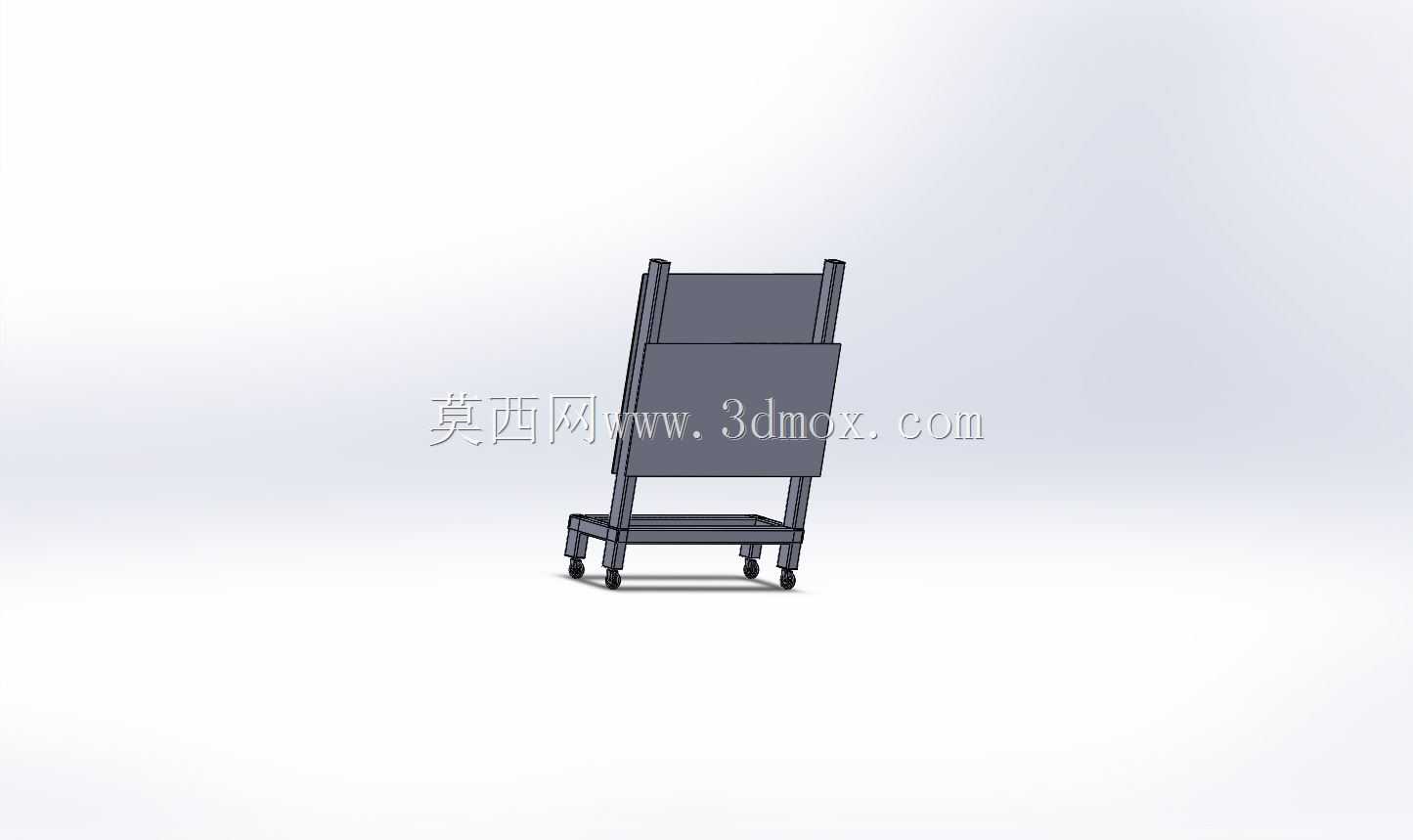

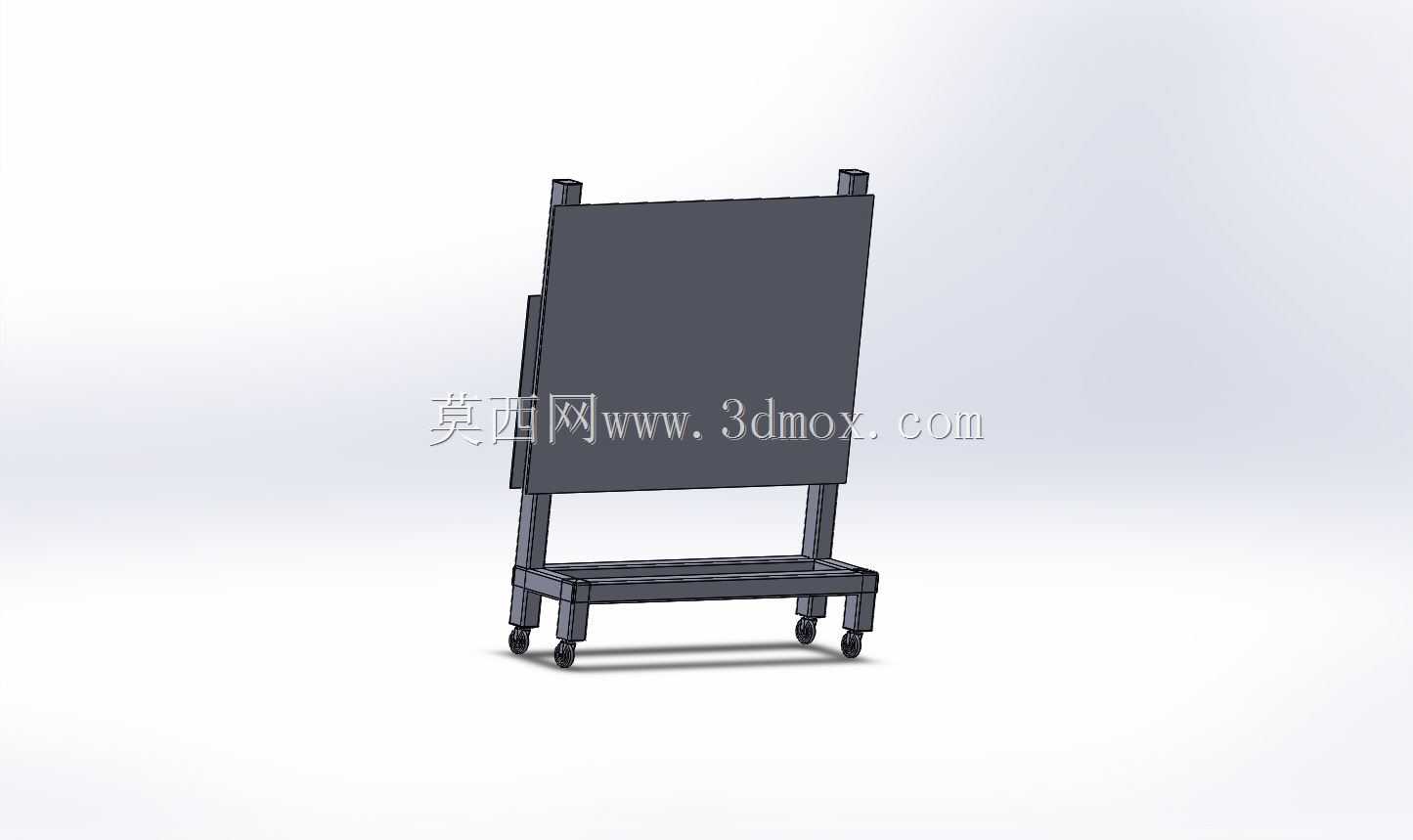

　　外形边界方面，整体呈现高立板、低底盘的布局，面板高度适合站立作业时的视线与飞溅防护范围，宽度可覆盖单个钳工或实验操作位。底盘高度较低，推移时不易绊脚，同时为脚轮安装留出空间；立柱间距与板宽匹配，两侧不过多占用通道。安装时先完成底框拼接和脚轮固定，再将立柱与底框锁紧，最后从侧面装入挡板并调整夹持位置，整个过程不需要复杂专用工装。

　　在设备配套层面，该结构并不局限于单一实验台使用。它可以布置在钻台旁边，阻挡钻孔产生的切屑；也可以放在检测工位之间，减少相邻操作的光线和人员干扰；若更换为书写面板，还能作为现场工艺记录板。框架杆件以规则截面为主，便于在三维环境中校核干涉、调整板高和轮距，并可根据现场通道宽度缩放底框长度。设计时需要重点关注脚轮承载与制动能力、立柱连接螺栓的抗剪余量、大板边缘夹持力以及推移时的整体重心，确保防护设施在日常移动和固定使用中都具备可靠的稳定性。
