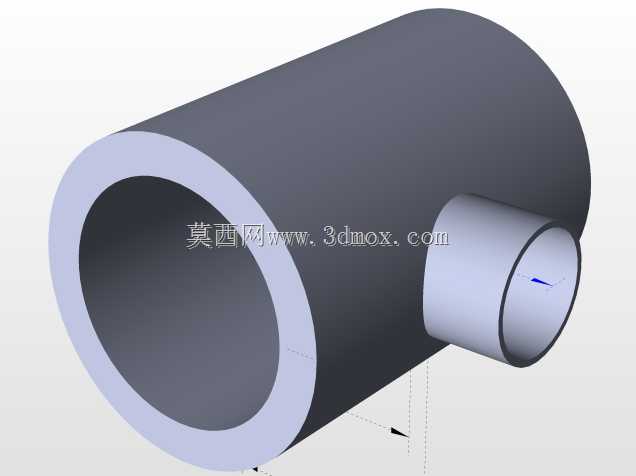

异径管道端部连接三通变径接头

　　在流体输送系统的现场布管作业里，经常会遇到主管路与分支管路管径不一致、且需要在管道端部完成汇流或分流的工况，这款异径三通变径接头正是为这类场景设计的管路连接件。从三维结构上看，构件主体由上部膨大的球形腔体、中部过渡锥段以及下部同轴的双层圆柱插管构成，整体呈回转体形态，这种造型并非随意而为，而是兼顾了流道平顺性与结构强度的结果。

　　实际工程中，管道端部的三通连接往往面临两个棘手问题：一是不同管径直接对接会造成流道截面突变，介质在拐角处形成涡流和压损；二是端部承插位置容易出现应力集中，长期承压后产生渗漏。上部的球形腔体恰好提供了一个缓冲容腔，三路介质在此交汇时，流向转折更为平缓，避免了直角三通那种剧烈的流向改变。球体相比等径圆柱筒，在内压作用下薄膜应力分布更均匀，承压能力也更优，这也是压力容器封头多采用球形或椭球形的原因。

　　中部的锥段承担着从大腔到小管的平滑过渡，锥角的选取需要在过渡长度与流道阻力之间权衡：锥角过大，介质收缩过快，局部阻力系数升高；锥角过小，则构件整体长度增加，占用安装空间。模型中锥段与球体、下段圆柱均采用相切或圆角过渡，避免了几何上的尖锐棱边，这在铸造或机加工成型时能减少应力集中源，也让流体边界层不易脱流。

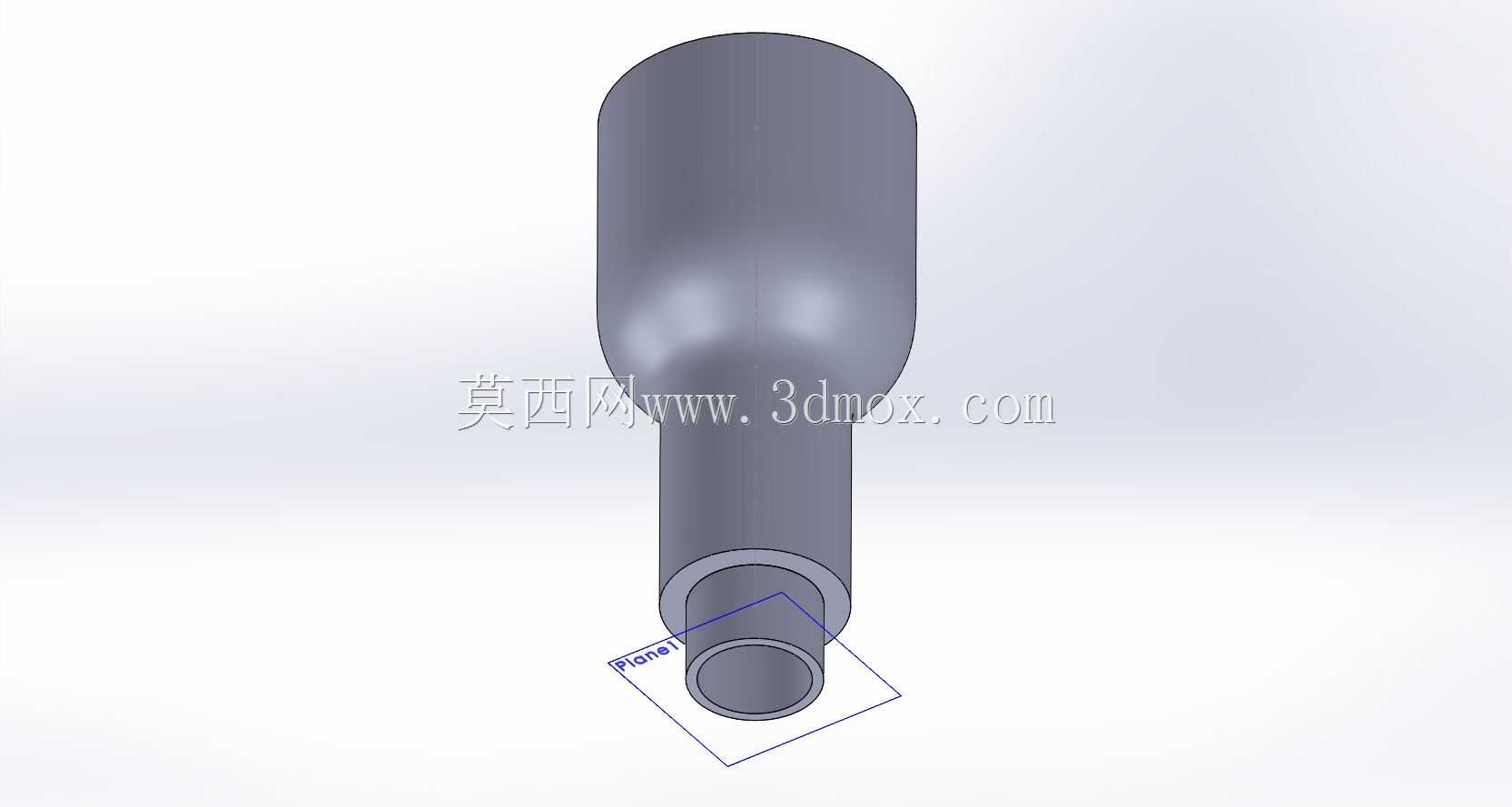

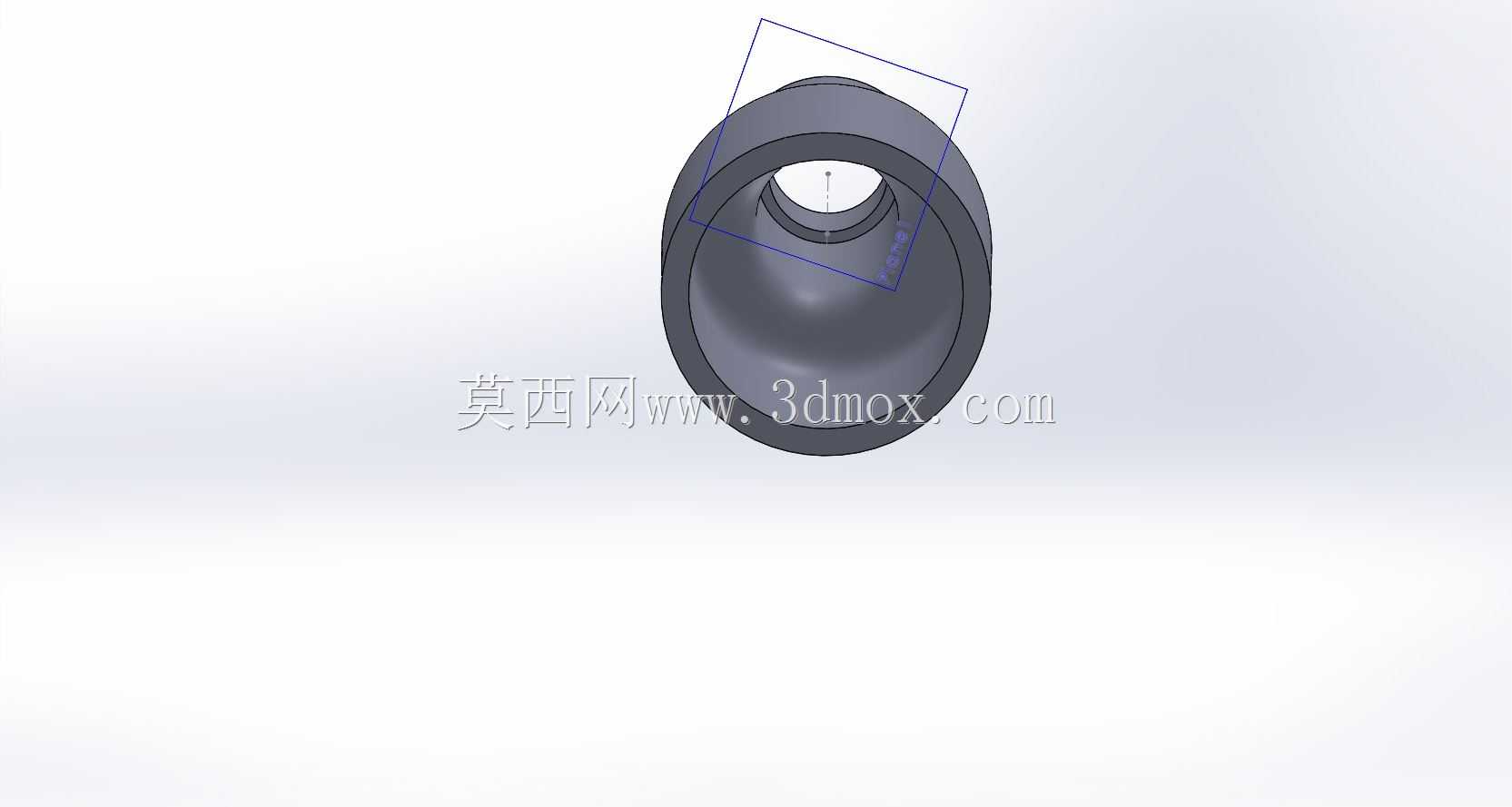

　　下部的双层同轴圆柱是该接头的安装接口核心。内层为中空流道，介质经此进出；外层环形壁面形成承插式配合面，可套入待连接的管道端部，或插入对应规格的管座之中。这种承插结构在装配时定位方便，管道插入后环向间隙均匀，便于后续焊接、粘接或加装密封圈。建模时下端面与基准平面（图中可见Plane参考）平行，保证了接口端面的加工基准与安装基准统一，现场对接时管口垂直度有保障。

　　从安装边界来看，构件最大轮廓集中在上部球体，下部插管直径明显收窄，因此在管路排布时，只需为球腔段预留相应的径向操作空间，插管段可深入既有管端或阀组接口，适合在空间紧凑的设备内部、仪表引压管路以及小型工艺管线末端使用。由于是端部三通，它尤其适用于管路末端需要引出一支不同管径支路的场合，比如主管道末端接仪表、取样管或排污支管，省去了额外加装变径管和三通两件配件的麻烦，减少了两道潜在泄漏点。

　　三维建模过程中，回转体部分适合通过旋转特征一次成型，先在过轴线的基准面上绘制半剖面轮廓——球体外弧、锥面斜线、下段双层管壁的封闭截面，绕中心轴旋转即可得到主体。下端的环形端面和内孔台阶通过拉伸切除细化，球腔与锥段相接处的圆角需单独标注，确保工艺上可实现。建模时还应注意内流道的连续性，内壁面同样需要光滑过渡，不能只关注外形而忽略内部流道的台阶突变。

　　选型使用时，工程师需要核对三个接口的通径匹配关系、承压等级以及介质相容性。球形腔体的壁厚通常要依据内压公式校核，下段承插部位的配合直径则要与配管外径或内径对应，留出合理的装配间隙。对于需要焊接的金属管路，承插深度要满足焊脚尺寸要求；对于塑料或复合管路，则要考虑粘接或热熔连接的插入长度。整体而言，这类集成了变径与三通功能的端部接头，通过把汇流容腔、过渡段和承插接口整合为单一回转构件，既简化了管路配置，又改善了流体工况，是仪表管路与小型工艺管线中颇具实用性的连接方案。
