双管套管式换热设备三维结构设计

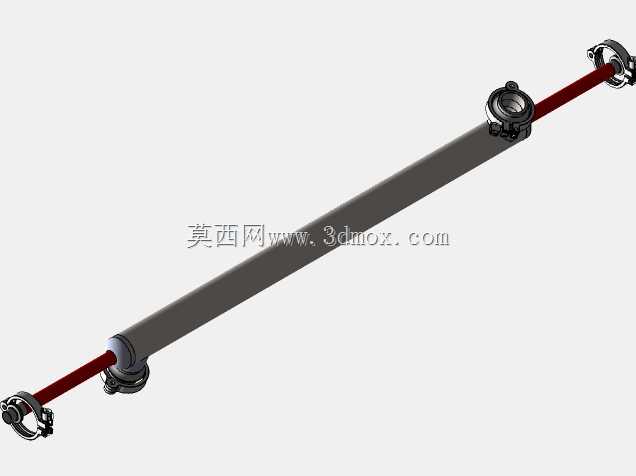

　　该双管套管式换热结构主要面向小流量、高换热温差工况下的热量传递需求，常见于实验室小型温控回路、化工取样冷却支路、液压系统油温调节段以及小型工艺管线的伴热或冷却环节。设备整体采用同轴双层管路布置思路，外层长筒体构成一侧流体的流通腔道，中心贯穿的细管承担另一侧介质输送，两股流体在沿程流动过程中通过管壁完成连续换热，不需要额外设置复杂折流构件，结构阻力低，拆装维护路径清晰。

　　从现场布置角度看，这类换热单元通常沿管线走向水平或小角度倾斜安装，两端通过快开卡箍式接口与外部工艺管道对接，接口处保留了足够的扳手操作空间，卡箍锁紧后可实现端面密封，同时在检修时能够快速断开，抽出内管清理结垢或残留介质。筒体中部设置的侧向接口用于外层腔室流体的进出，接口法兰与主筒体轴线垂直，接管高度经过避让设计，不会与两端管路、支撑件发生干涉，现场配管时可根据流向选择同侧或异侧接管方案。

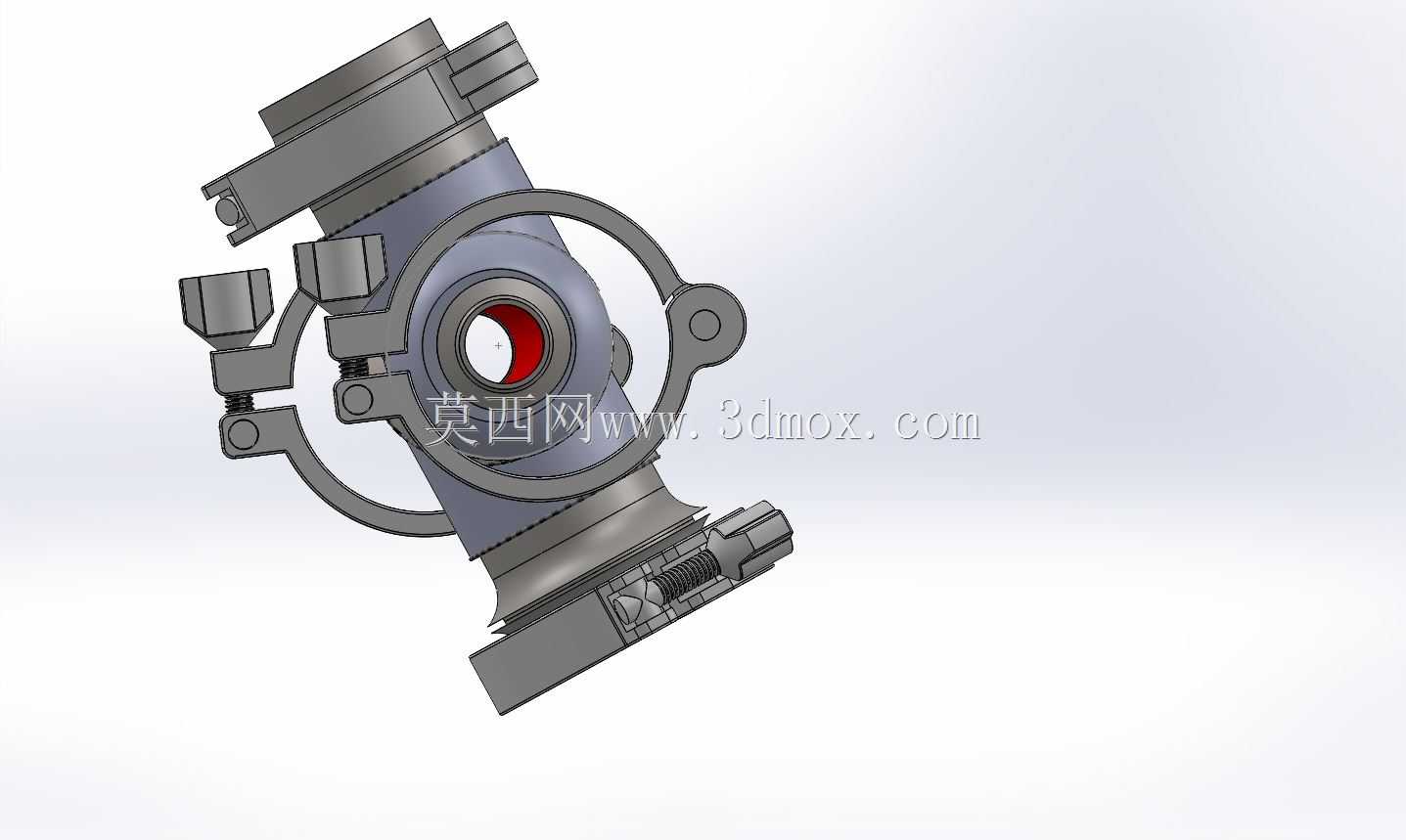

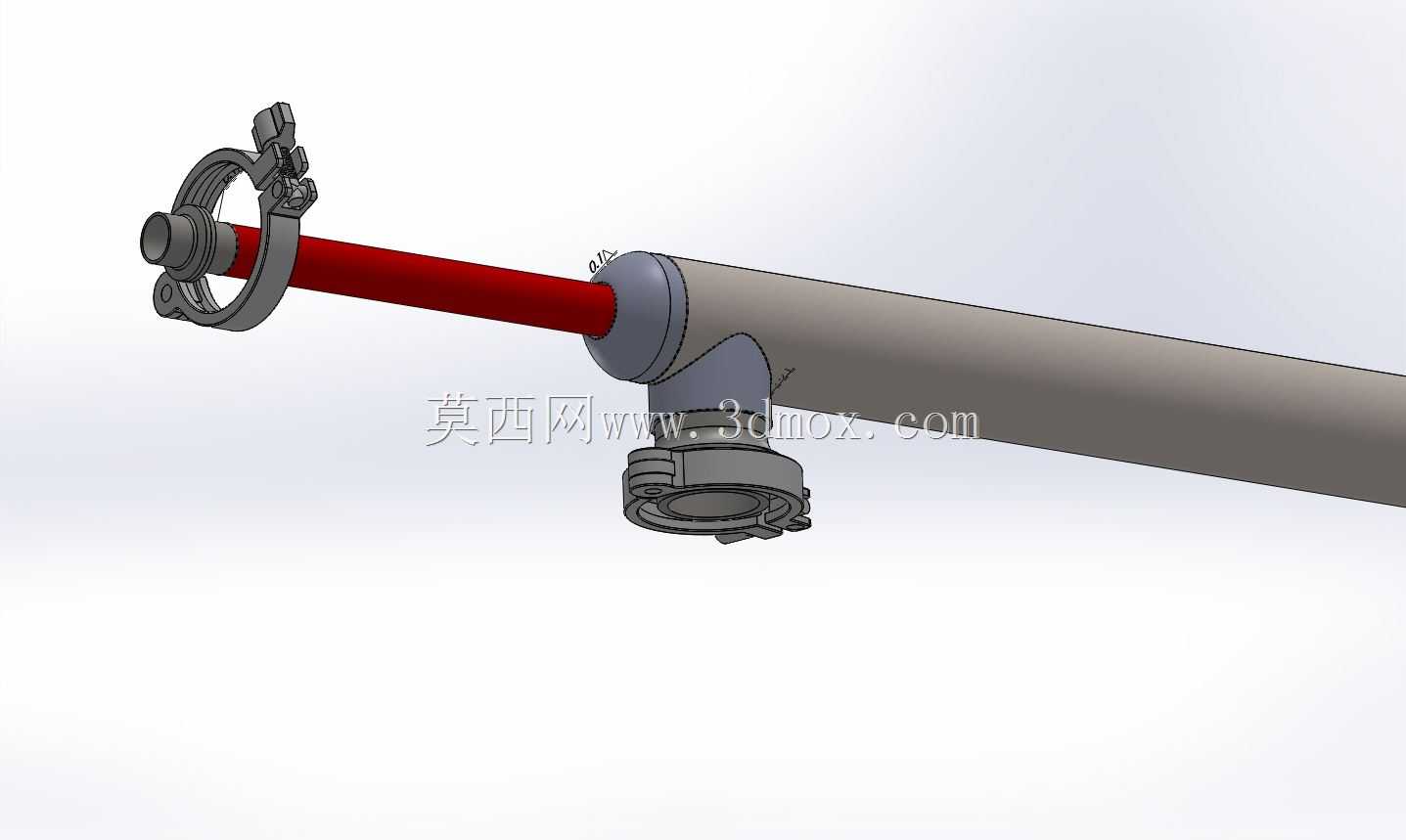

　　结构设计上，内管选用细长直通形式，两端伸出外筒并通过端部密封座固定，密封座同时承担内管定位与外筒端盖功能，将环形流道封闭在筒体内部。外筒为等径直管，壁厚选取兼顾承压能力与整体重量，长径比较大，能够在有限占地长度内获得充足的换热面积；两端卡箍接头带铰接锁紧结构，密封垫片嵌入接头端面槽内，受压后均匀贴合，适配水、导热油、低压蒸汽冷凝液等常规换热介质。中部侧向接管采用带颈法兰连接，颈部过渡圆角降低了焊接应力集中，法兰盘螺栓孔分布满足常规管路装配公差要求。

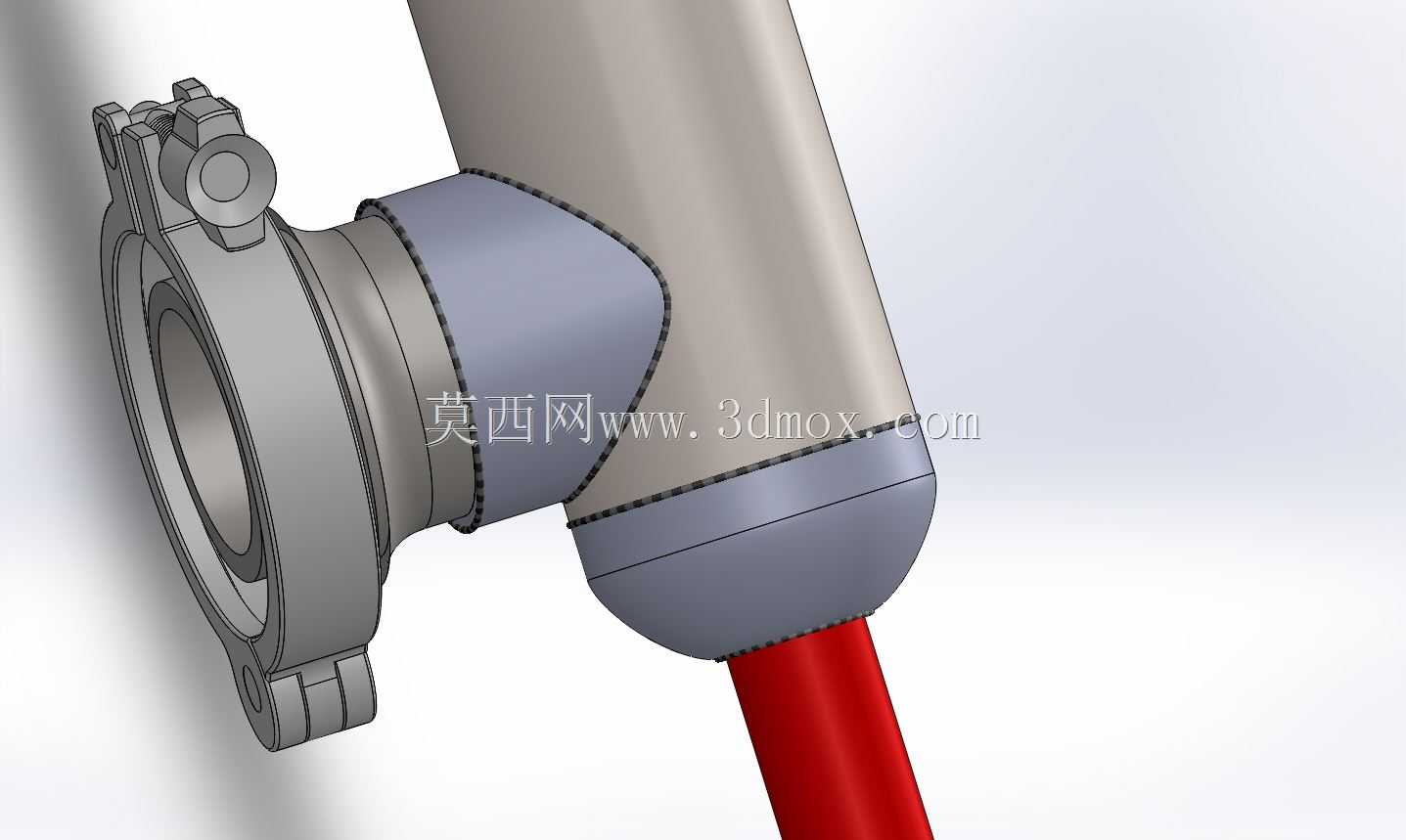

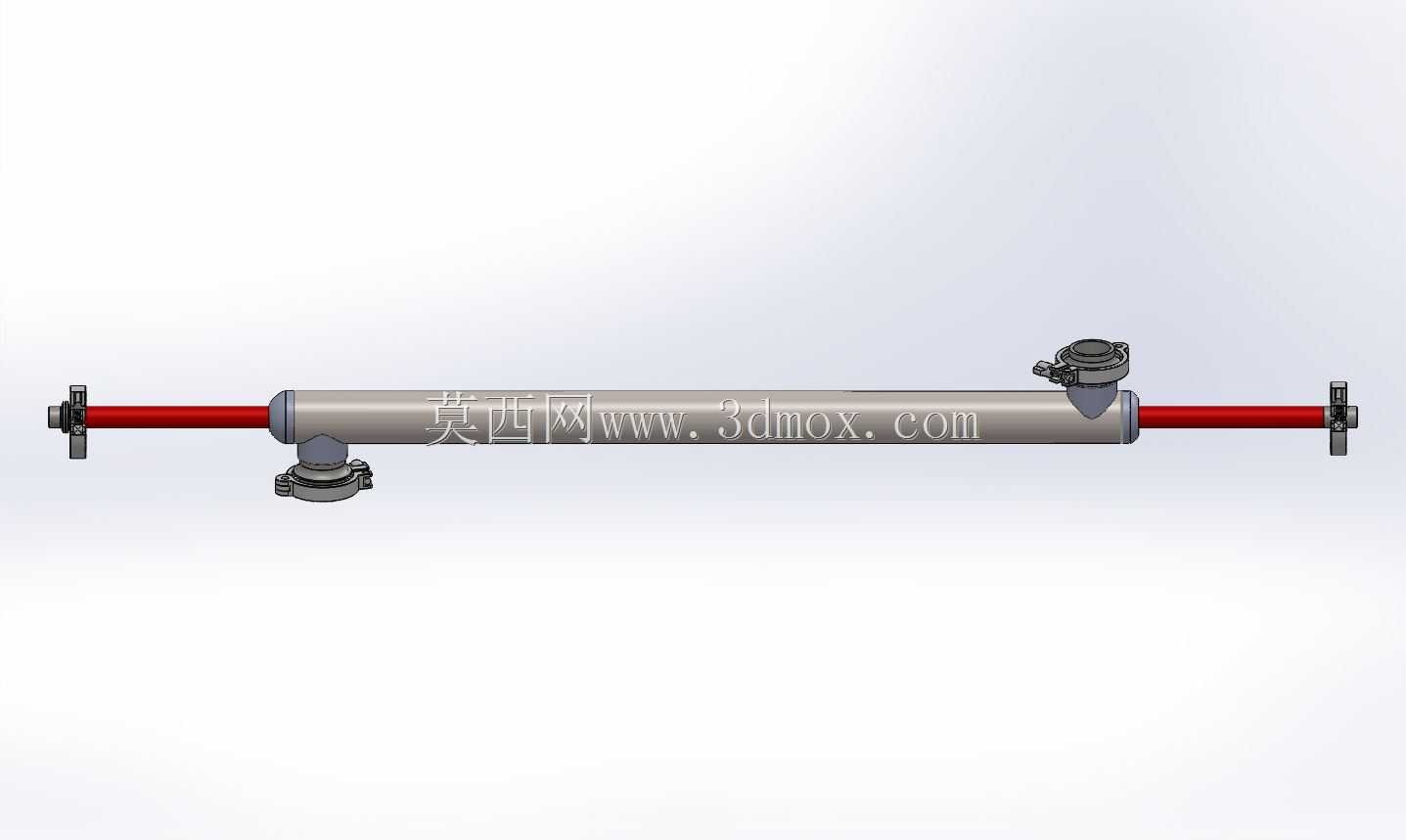

　　建模过程中需重点控制几处装配边界：一是内管与两端密封座的同轴度，若内管偏心，会导致环形流道间隙不均，外侧流体偏流，降低换热效率；二是两端卡箍接头的开合行程，卡箍翻倒角度需保证密封面完全脱开，避免检修抽芯时卡滞；三是中部法兰接口与筒体外壁的相贯位置，焊缝区域需保留合理补强尺寸，同时不能侵占内部流道截面。整体外形为细长杆状，长度方向尺寸远大于径向尺寸，安装时需在筒体下方设置至少两处支撑点，支撑位置避开中部接管与端部接头，防止长筒体自重下产生挠曲变形。

　　在实际运行逻辑上，冷热流体可采用逆流布置，即内管介质与环隙介质流向相反，以获得更大的对数平均温差，提升单位面积换热量。内管走高压、易结垢或腐蚀性较强的介质时，可单独选用耐腐蚀管材，外层筒体采用普通碳钢即可控制成本；若外层流体压力更高，则可调整壁厚设计，将高压侧置于环腔。设备停机维护时，松开两端卡箍即可将内管整体抽出，清理内管外壁与外筒内壁的污垢，相比管壳式换热器管束抽装流程更简便，适合处理含少量杂质、易结焦的工艺流体。

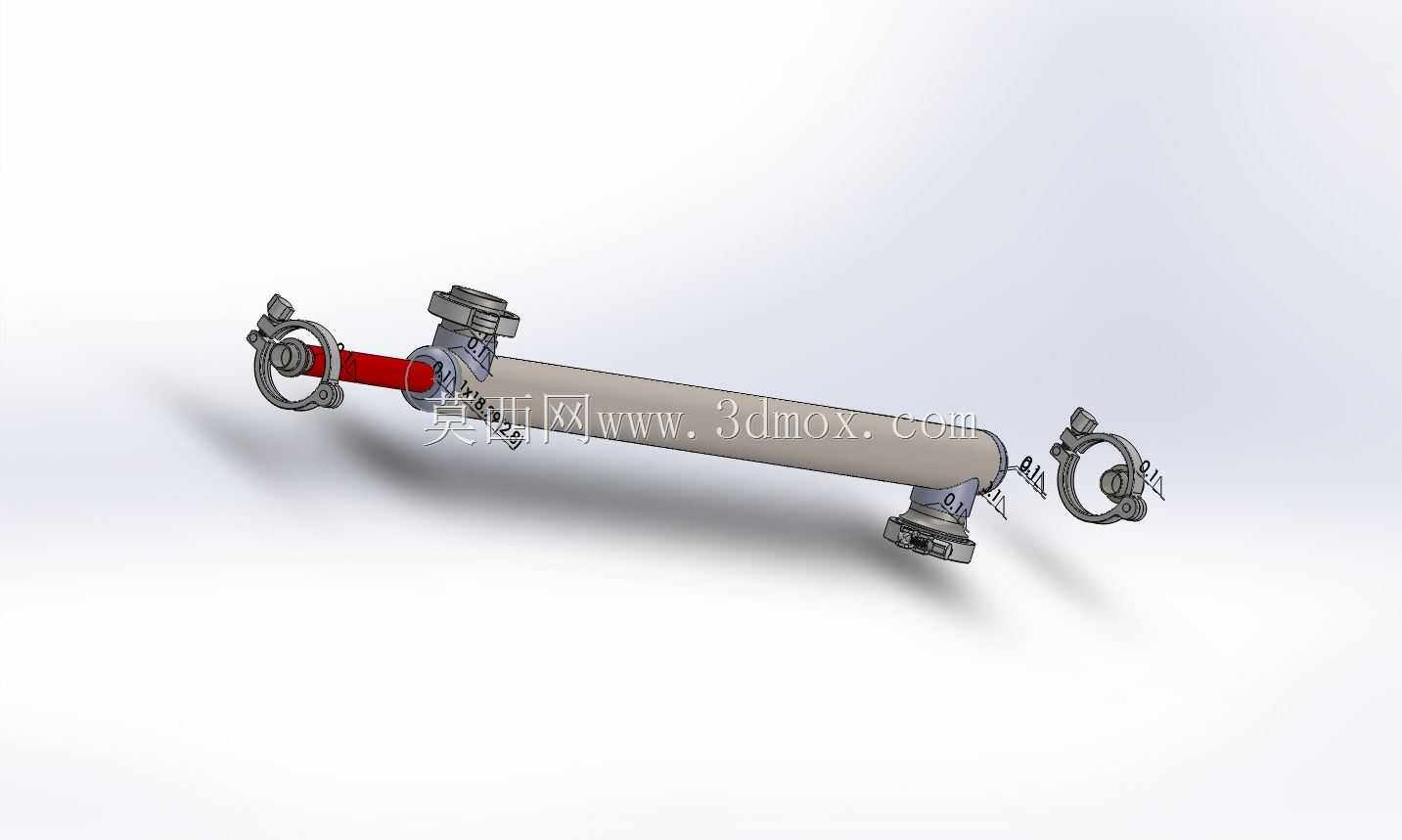

　　三维结构完整还原了卡箍锁紧件、密封端座、中部法兰接管、内外套管的装配关系，各零件配合层级清晰，可直接用于管路布局干涉检查、支撑位置校核以及换热撬装模块的方案排布，也可作为小型换热设备选型时的结构参考，帮助工程人员快速评估安装空间、接口方位与检修预留距离。
