托盘倾斜卸料剪叉升降吊舱机构

　　这套剪叉式升降吊舱机构主要服务于生产线末端或装配工位旁的托盘卸料环节，核心任务是把承载托盘的工作台面抬升到指定高度后再做出可控倾斜，让台面上的工件、料箱或散装物料依靠自重沿斜面滑出，省去人工逐件搬取的重复劳动。在实际车间布局里，这类机构常布置在装配线与物料缓存区之间，工人完成本工位装配后，满载托盘随辊道输送到该工位，机构顶升并倾斜，把成品或空托盘顺势导向下游辊道、料车或收集容器，整个动作节拍可以和主线体联动。

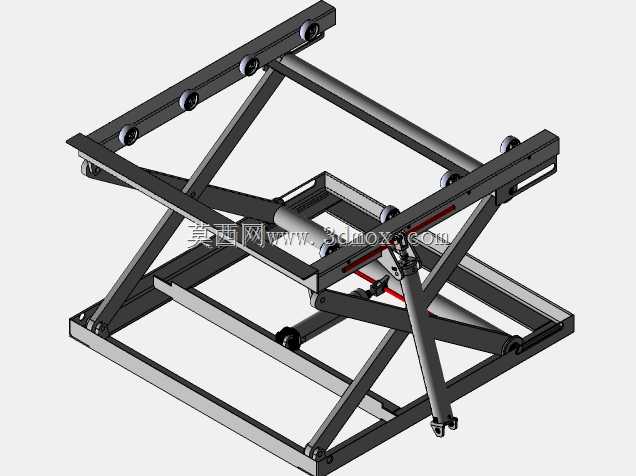

　　从结构组成看，整机采用双层剪叉臂交叉布置，上下各有一组平行的矩形钢管框架作为承载基座与台面骨架。下层框架直接落地，通过地脚或螺栓与工位地坪、设备底座固定，承担整机倾覆力矩与垂直载荷；上层框架为托盘承载面，框架内侧预留了辊筒或流利条安装空间，托盘在水平状态下可沿辊道顺畅进出。剪叉臂采用方管或矩形管焊接成型，臂与臂之间、臂与上下框架之间通过销轴铰接，铰接点处布置自润滑轴承或衬套，保证反复升降过程中转动灵活且磨损可控。

　　驱动方式上选用了单根液压油缸作为主动力源，油缸缸体下端铰接于底架中部偏侧位置，活塞杆顶端铰接在剪叉臂交叉点附近的加强支座上。这种布置让油缸推力在低位启动时就能获得较优的力臂，避免剪叉机构在最低位置时驱动力矩不足的通病。油缸行程与剪叉臂长度经过匹配，台面从最低位到最高位的升降过程平稳，升到上限后继续供油或通过辅助限位，可推动台面绕一侧铰点产生倾斜角，倾斜角度一般控制在便于物料滑移又不至于让托盘整体窜出的范围，工程上多取十五到二十五度之间。

　　上框架两侧沿长度方向布置了多组导向滚轮，滚轮卡在固定于机架或外部导轨的槽道内，升降过程中滚轮沿轨道滚动，约束剪叉臂端点的运动轨迹，让台面只在竖直方向做近似直线的升降，抑制前后左右的晃动。底架对应位置也设置了滚轮与长圆孔滑道，剪叉臂下端的滑动支点可沿滑道横向移动，把剪叉的展开与收拢转化为滚轮沿滑道的滚动，降低摩擦阻力。

　　设计思路上，这套机构优先保证的是卸料动作的可靠性与工位适配性。承载框架采用型钢焊接箱体结构，截面尺寸根据托盘满载重量估算，主梁按简支梁校核弯曲刚度，铰接销轴按双剪切面验算挤压与剪切强度，确保在偏载——即托盘物料重心偏向倾斜侧——时结构仍有足够安全裕度。倾斜动作没有额外增加独立翻转油缸，而是借助剪叉升到极限位置后上框架与铰点的几何关系实现被动倾斜，减少了动力元件数量，也简化了液压回路，现场只需一组换向阀与节流阀即可控制升降速度与倾斜节奏。

　　安装边界方面，整机在最低位时整体高度接近普通辊道输送面，方便托盘水平进出；完全升起并倾斜后，上框架最高点与卸料侧落差需要和下游接料设备的进料高度对齐，布置时要在倾斜方向预留出托盘及物料滑移的水平投影空间，后侧与两侧留出维护人员接近铰接点、油口的操作距离。底架 footprint 略大于标准托盘外形，周边地脚孔位置避开地面预埋管线，液压站可就近放置在机架侧旁或工位下方，油缸进出油口沿臂架布置高压软管，软管长度按全行程摆动范围留足余量，避免升降过程中拉扯剐蹭。

　　日常使用中，这种剪叉倾斜吊舱兼顾了升降工作台的举升能力与翻转卸料的辅助功能，对需要频繁转序、卸垛、清空托盘的装配与物流工位都有较强的适配性，结构件全部为常规型钢与标准销轴，加工与备件维护难度较低。
