三十度槽型皮带输送机改向尾轮滚筒

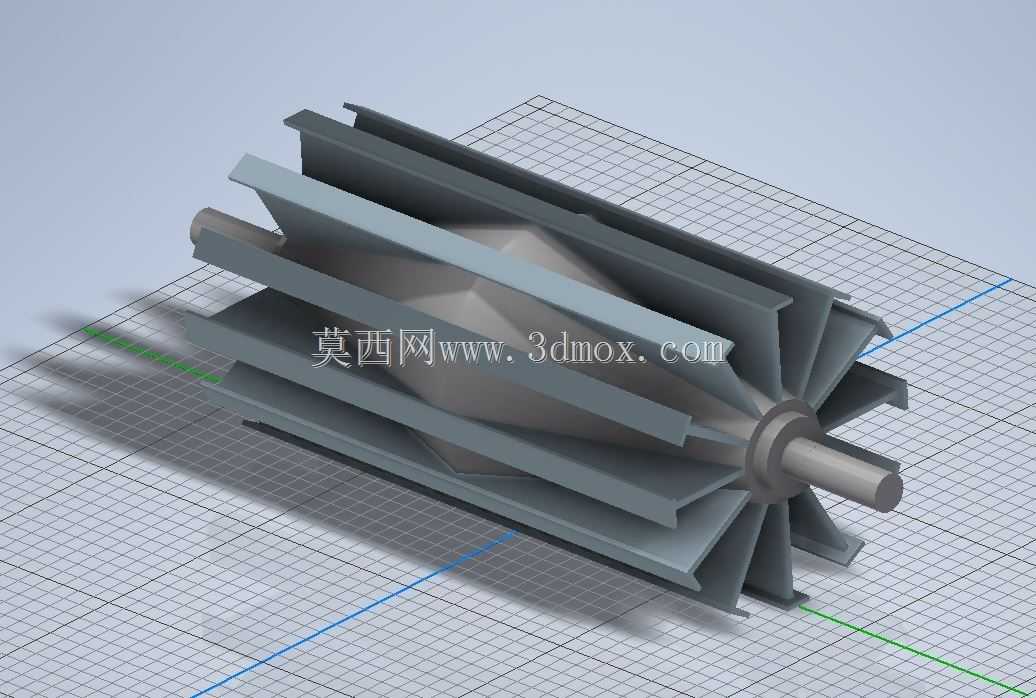

　　这套辊体结构针对散料输送线上常见的30°槽形皮带工况做了适配，现场多用于砂石骨料、粮食转运、港口散货、矿山给料这类带面被三托辊组压出深槽的长距离皮带段，布置在机尾换向位置，承担皮带折返张紧与尾部导向的作用。普通光面直滚筒在深槽皮带回程换向时，皮带两侧翘起的边部会先接触辊面，中部悬空，很容易出现皮带打折、局部跑偏、边缘磨损过快的问题，这个结构直接把辊面做成和托辊槽角匹配的多折面形态，让皮带绕入辊体时整圈宽度都能获得支撑，从根源上消除深槽皮带换向时的中部悬空缺陷。

　　辊体核心承载部分采用通轴设计，两端轴颈伸出辊壳端面，和现场尾部张紧座的轴承位直接配合，轴径按照皮带满载张紧力的径向载荷做匹配，轴肩位置预留轴承安装定位台阶，装配时轴承内圈贴紧轴肩实现轴向定位，外圈装入尾部支架的轴承座后，辊体可以随皮带运行自由回转，整体回转同轴度由通轴的一次加工基准保证，运行时径向跳动量控制在很低的水平，避免皮带高速运行时出现周期性窜动。

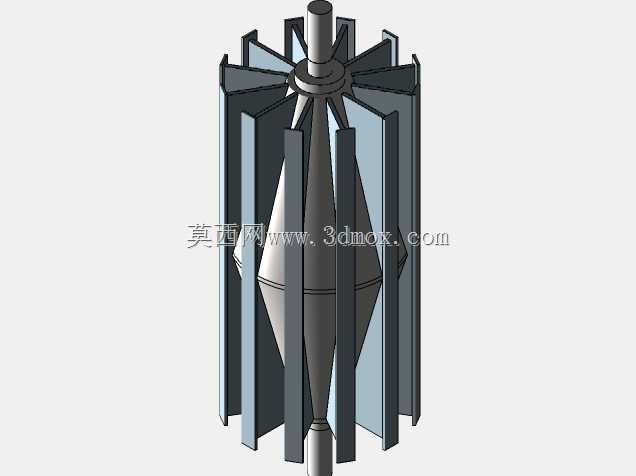

　　辊壳外侧沿圆周方向均匀布置多块径向翼板，翼板的轴向轮廓按照30°槽角的轨迹成型：辊体中间段直径最小，向两端延伸时翼板的径向高度逐步抬升，最终形成和皮带槽形完全贴合的折线支撑面，皮带绕经辊面时，原本被槽型托辊压出的折角可以平稳过渡，不会在换向位置出现突然的展平再弯折的反复变形，大幅降低皮带的弯曲疲劳损耗。翼板之间保留足够的镂空间隙，现场输送的散料如果有少量细颗粒从皮带面撒落到辊体上，会直接从翼板间隙掉落，不会像封闭光面滚筒那样粘料积垢，避免因辊面粘料导致的辊径不均、皮带跑偏问题，在潮湿黏腻的物料输送场景下这个优势尤其明显。

　　设计时首先要匹配现场皮带的宽度参数，辊体的有效支撑宽度要比皮带标称宽度宽出100到150毫米，防止皮带跑偏时边缘超出辊体支撑范围；两端轴颈的伸出长度要和现场尾部张紧架的安装间距对齐，轴端的键槽或者锁紧位要和张紧装置的调节行程匹配，保证后期皮带张紧力调整时辊体可以整体水平移动，不会出现卡滞。翼板的厚度按照皮带满载运行时的挤压载荷选取，和内部芯轴之间采用焊接连接，所有焊接位置做满焊处理，消除长期受交变载荷时的焊缝开裂风险，翼板的外边缘做倒角打磨，避免尖锐棱边划伤皮带的橡胶层。

　　现场安装时要先保证辊体轴线和皮带运行方向的垂直度，偏差过大会直接导致皮带向一侧跑偏，安装完成后手动盘动辊体，确认整圈回转没有卡滞、翼板和周边护罩没有干涉，再穿入皮带调整张紧力。和普通光滑尾轮相比，这种折线槽型辊不需要额外增加皮带过渡托辊组，就能完成深槽段到回程段的平稳换向，既简化了机尾段的结构布局，又能减少皮带的反复弯折损耗，在大槽角散料输送线的改造和新设备设计中都有很高的实用价值，建模时所有翼板的角度、轴段的配合尺寸都做了参数化关联，调整槽角或者皮带宽度时只需要修改对应参数就能快速衍生出不同规格的变体结构。
