Cat5梯形网络套接字三维结构设计

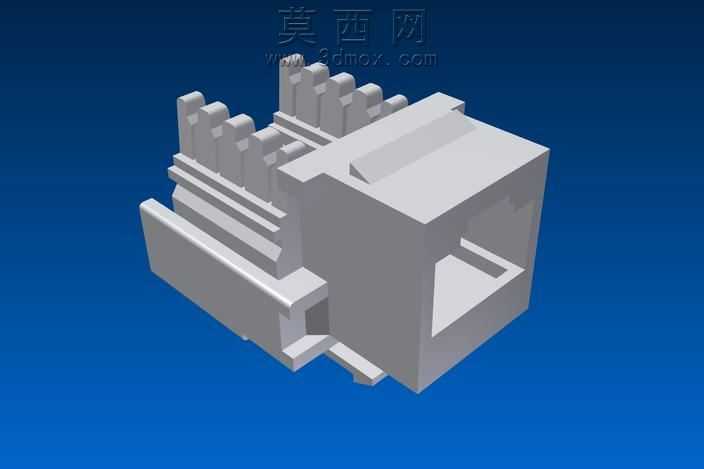

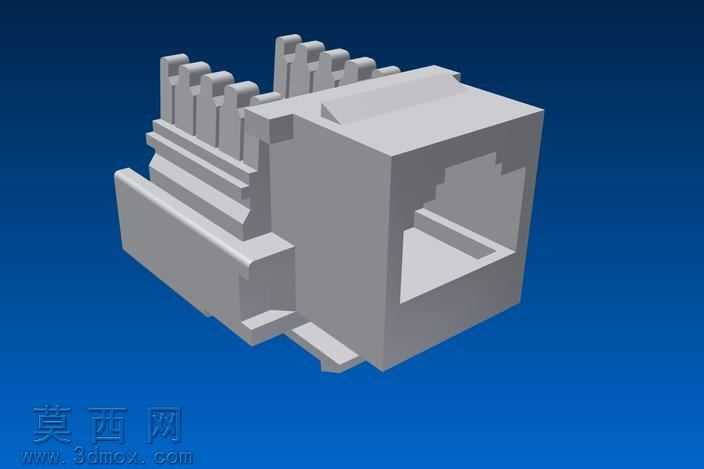

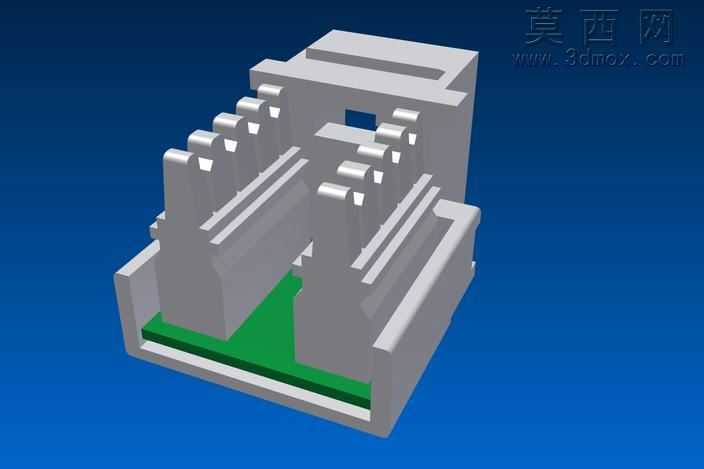

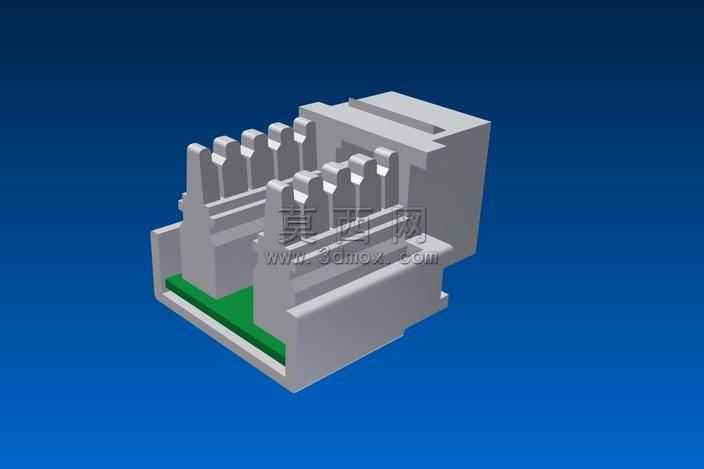

本作品为Cat5/Cat6通用梯形网络套接字的三维参数化模型，建模过程以Autodesk Inventor为核心工具，严格遵循RJ45接口的通用工业尺寸规范开展结构设计。建模阶段首先绘制接口插接端的基准草图，精准定位梯形导向槽、金片卡位凸台、线缆压接仓的核心轮廓，通过拉伸、切除、拔模等基础特征完成主体基座的实体构建，针对插接端的防呆卡扣结构，采用扫掠命令生成弹性卡舌的渐变截面，同步添加0.3°的拔模斜度以匹配实际注塑生产的脱模需求。模型细节处理上，对金片安装槽的0.1mm级限位筋、线缆固定位的倒刺结构、外壳拼接处的0.05mm公差配合面均做了精细化还原，所有棱角处添加R0.2-R0.5mm的工艺圆角，避免应力集中问题同时还原真实塑件的外观特征。材质渲染阶段，主体基座部分赋予哑光浅灰色ABS工程塑料材质，调整材质的粗糙度参数至0.65以匹配普通网络接插件的磨砂外壳质感，金片接触位赋予镀金黄铜材质，添加轻微的金属反射效果，卡舌弹性结构部分添加半透明的PC材质属性，还原卡扣的半透明视觉特征。结构设计层面，模型完整还原了梯形套接字的分层内部构造：前端8P8C金片安装位的间距严格遵循Cat5类网线的线序排列标准，中部设置十字交叉的线对隔离筋，减少网线串扰问题，后端线缆入口处设计有锥形导向结构，方便网线穿入同时配合压接结构实现线缆的抗拉固定，外壳两侧设计有拼接卡扣位，可实现上下盖的无螺丝快速扣合。设计过程中充分考虑实际生产的装配需求，所有配合结构均预留合理的装配公差，模型整体为可编辑的参数化特征结构，可根据不同的生产需求快速调整尺寸参数适配Cat6等更高规格的网络接插件开发，模型同时导出了STEP、IGES等通用格式，可兼容多数三维CAD软件的编辑与二次开发需求，可直接用于网络接插件的结构验证、注塑模具开发、产品展示等场景。
