光纤双工SC型连接适配器结构设计

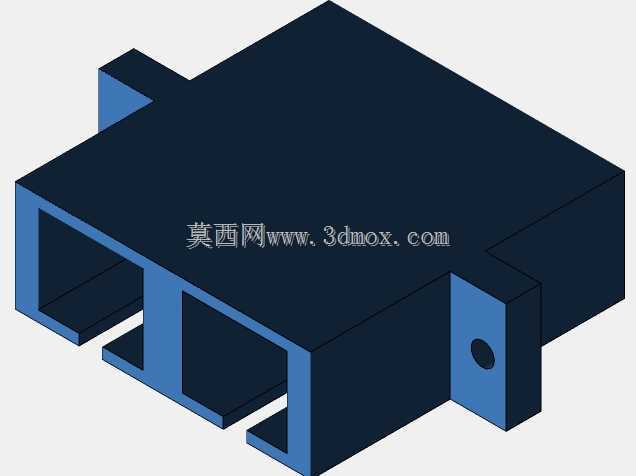

　　在光通讯传输链路的施工与设备集成场景里，这类双工光纤连接部件是配线架、终端设备光口对接时的核心耦合元件，主要承担两根光纤的精准对中、光路接续的作用，避免光纤端面错位导致的插入损耗超标、回波损耗不达标等问题，常见于数据中心机柜配线、工业光总线组网、安防监控光端机连接、光纤到户终端盒部署等场景，是光传输系统里用量极大的基础连接部件。从结构设计逻辑来看，这款双工适配器采用一体化壳体设计，将两个SC型光纤接口的安装位整合在同一个基座内，相比两个独立单工适配器并排安装的方案，既减少了安装时的定位工作量，也能保证两个接口的相对位置精度，避免双芯光纤跳线插拔时出现接口错位、受力不均的问题。壳体上的多组卡槽结构是设计的核心细节，

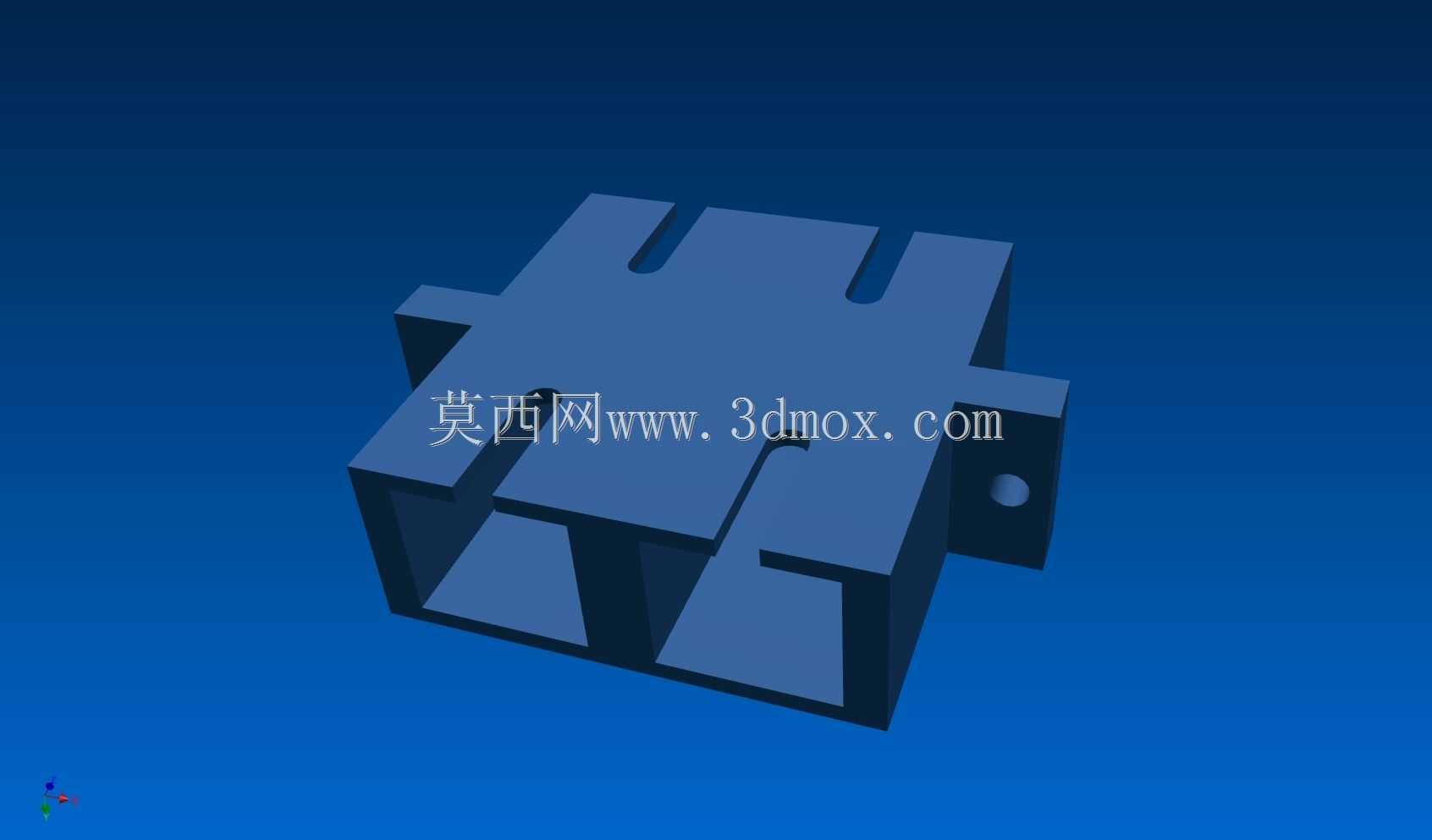

　　这些卡槽分别对应不同安装场景的固定需求：外侧的凸台卡槽用于卡入配线架的标准安装孔位，实现免螺丝快速卡装，提升现场施工效率；内部的分隔筋将两个光纤插芯的容纳腔完全隔开，避免两根光纤在壳体内部出现干涉，同时也能减少相邻光路之间的信号串扰。壳体侧面预留的小圆孔是安装定位销的位置，在高密度配线架上安装时，定位销可以先卡入机架的定位孔，提前对齐安装位，避免螺丝锁附时出现壳体偏移，保证接口与机架面板的平整度一致。从安装边界尺寸来看，这款双工适配器的外形尺寸完全遵循SC型光纤适配器的行业通用安装规范，壳体宽度适配标准双口SC面板开孔，高度方向不会超出配线架的层间间距，插拔操作时不会和上下层的其他适配器产生干涉。壳体的插拔导向结构做了倒角处理，

　　光纤跳线插芯插入时，导向斜面会自动修正插芯的偏斜角度，保证陶瓷插芯能够精准对准适配器内部的陶瓷套管中心，即使是现场施工人员盲操作，也能顺利完成插拔，不会因为插芯偏斜顶伤陶瓷端面。在材料选型的结构适配设计上，壳体的壁厚设计兼顾了结构强度与注塑成型的工艺性，壁厚均匀避免注塑时出现缩痕、翘曲，保证卡槽的尺寸精度；壳体内部的陶瓷套管安装位设计了过盈配合的固定筋，不需要额外打胶就能将陶瓷套管牢牢固定在壳体中心，长期使用不会出现套管移位、松动的问题。考虑到现场施工时可能出现的反复插拔场景，壳体的插拔卡扣位置做了加厚处理，能够承受至少千次以上的插拔循环而不出现卡扣断裂、塑性变形。双工结构的设计还兼顾了极性识别的需求，

　　壳体上的卡槽位置可以粘贴极性标识，区分收发两个光路的接口，避免施工时接反收发光路导致的链路不通问题，相比两个独立单工适配器，一体化壳体的标识粘贴更平整，不会因为两个适配器的相对移位导致标识错位。在设备内置安装的场景下，这款适配器的壳体背部设计了防退卡扣，卡入设备壳体的安装位后，从外部插拔跳线时，适配器不会被跳线带出设备内部，提升设备内部光器件连接的可靠性。壳体的边角全部做了圆角处理，避免施工时锋利的边角划伤施工人员的手部，也不会刮伤光纤跳线的外护套。从实际使用的可靠性角度出发，这款适配器的结构设计充分考虑了不同环境下的使用需求，壳体的密封结构可以阻挡日常环境中的灰尘进入插芯端面，减少光路污染导致的信号衰减；整体结构没有多余的活动部件，长期使用不会出现部件松脱的问题，适合在工业现场、数据中心等需要长期稳定运行的场景下使用。建模过程中，所有配合尺寸都按照光通讯行业的标准公差进行设定，安装孔位的中心距、接口的插拔尺寸、卡槽的配合公差都严格匹配通用SC跳线与标准配线架的尺寸要求，确保模型导入装配体后，可以直接用于光通讯设备的结构干涉检查、配线架的安装布局模拟，不需要额外调整尺寸就能适配整体装配设计。
