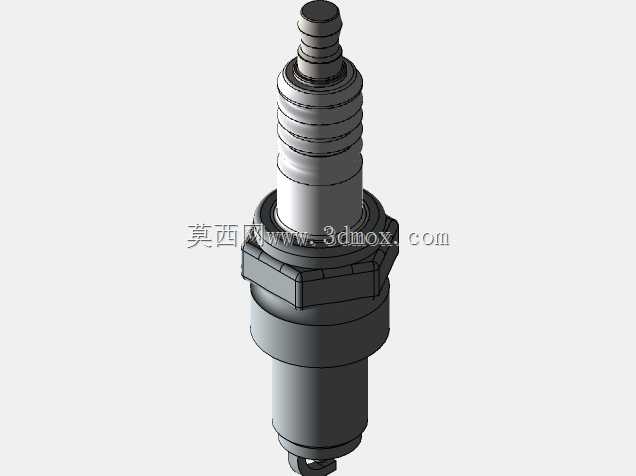

火花塞是汽油发动机点火系统中直接伸入燃烧室的末端执行零件,虽然外形尺寸不大,却承担着把高压脉冲引入气缸、在电极间隙处形成电火花并点燃混合气的关键作用。该三维结构围绕四缸汽油机常见火花塞形态建立,完整呈现顶部接线端子、多级密封颈部、陶瓷绝缘体、金属六角壳体、安装螺纹段以及下端电极区域,能够用于发动机总成布置、点火系统教学、零部件结构认知和维修拆装演示。
从实际装车场景看,火花塞安装在气缸盖的火花塞孔内,下端电极位于燃烧室顶部附近,上端通过点火线圈或高压导线连接点火输出端。发动机运行时,点火线圈产生的高压电经接线端进入中心导体,再穿过陶瓷绝缘体到达中心电极;电流在中心电极与侧电极之间的规定间隙处击穿空气形成火花,点燃气缸内压缩后的可燃混合气。四缸发动机通常每缸布置一支火花塞,各缸点火时刻由发动机控制单元依据曲轴位置、负荷、转速和温度等信号协调控制,因此火花塞的安装位置、伸入深度和电极朝向都会影响点火稳定性与燃烧效率。
模型在外形表达上突出了火花塞的典型层级关系。最上部为接线端,采用较小直径的柱状与阶梯结构,用于和点火线圈护套或高压接头形成可靠接触;其下方是带有多道环形棱纹的陶瓷绝缘体。这些棱纹并非单纯装饰,在真实产品中可增加表面爬电距离,减少高压电沿陶瓷外表面泄漏的风险,同时也有助于区分绝缘体区域与金属壳体区域。陶瓷体向下逐渐过渡,与钢制外壳形成包络和密封关系。
中部金属壳体是火花塞承受安装力矩的主要结构,模型保留了六角扳拧面,便于在数模中表达套筒扳手的操作空间。六角区域下方为带螺纹的圆柱段,螺纹用于旋入气缸盖螺纹孔,并通过密封面控制火花塞压紧位置。实际设计中,螺纹规格、旋合长度和密封形式必须与气缸盖匹配:旋入过深可能使电极过度伸入燃烧室,增加与气门或活塞干涉的风险;旋入过浅则可能使点火位置偏离最佳区域,造成火焰传播距离增加、燃烧变慢。模型对螺纹段直径、六角面对边尺寸、绝缘体高度和电极端轮廓进行了协调,使整体比例符合常见车用火花塞的装配边界。
下端结构重点表现中心电极与侧电极的相对位置。中心电极沿轴线延伸,侧电极由壳体端部折弯形成,二者之间保留点火间隙。工程建模时,该间隙虽然数值较小,却是火花塞功能表达的核心:间隙过大需要更高点火电压,冷启动和高转速工况下容易失火;间隙过小则火花能量不足,可能导致点火不可靠并加速电极烧蚀。数模中将电极区域独立呈现,有利于在教学或结构评审时说明火花产生位置,也便于在发动机剖面模型中观察火花塞与燃烧室、气门和活塞顶部的空间关系。
在发动机三维布置中,火花塞周边需要同时考虑气缸盖水道、油道、气门弹簧、凸轮轴、点火线圈和高压线束走向。火花塞上端不能与气门室罩、线圈护套或线束接头发生干涉;六角周围应预留套筒垂直装入和退出的空间,避免维修时需要拆卸过多周边部件。对于四缸机常见的双顶置凸轮轴结构,火花塞通常布置在两根凸轮轴之间或靠近燃烧室中心的位置,模型可作为缸盖孔道校核、点火线圈选型和装配工艺分析的参考零件。
结构设计思路上,该模型没有把火花塞简化为单一圆柱,而是按照功能分区还原材料与外形差异:上部陶瓷绝缘区强调耐高压、隔热和爬电防护;中部金属壳体区强调扳拧、螺纹连接和密封;下部电极区强调点火间隙和燃烧室伸入量。这样的分层表达能够帮助结构设计人员理解不同部位的工程约束。陶瓷绝缘体需要承受高温、高压和剧烈温度变化,金属壳体则承担机械紧固与散热路径,电极材料在真实产品中还需兼顾耐高温腐蚀和耐烧蚀性能。
安装边界方面,火花塞轴线应与缸盖安装孔保持一致,螺纹旋合过程中不得偏斜;密封面贴合后,六角面周围需保留套筒壁厚和操作余量。上端接线端子与点火线圈护套之间应有足够插装深度,护套不能与气缸盖罩盖产生挤压。若用于发动机运动干涉检查,还需将活塞在上止点附近的位置、进排气门开启升程以及燃烧室壁面一并纳入装配体,确认电极端部在任何工况下都不接触运动件。
整体来看,该火花塞数模以写实方式还原了四缸汽油机点火部件的主要几何特征,既可以作为发动机整机装配中的标准件参考,也可用于点火系统原理展示、缸盖安装空间校核、维修工具空间分析以及职业教育课堂演示。通过对接线端、绝缘陶瓷、六角壳体、螺纹段和电极间隙的分段建模,作品能够清晰体现火花塞从高压接入到气缸内点火的完整结构逻辑。
