带前臂固定绑带的腋拐结构设计

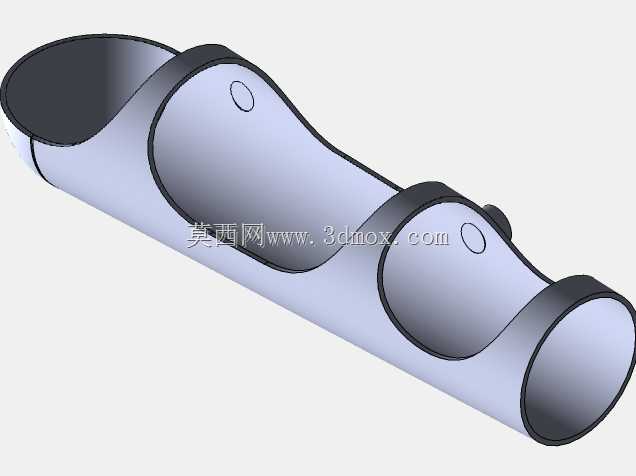

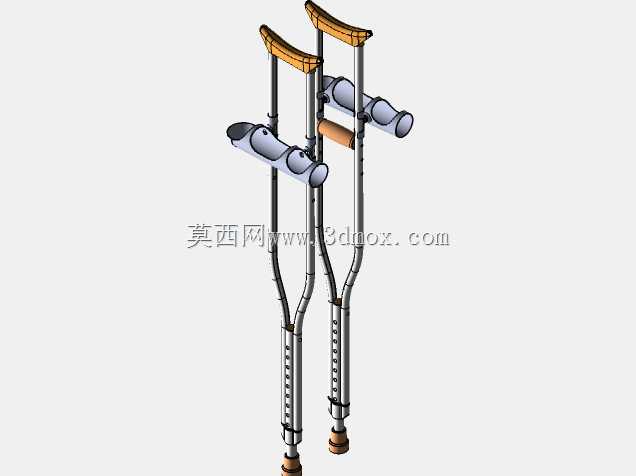

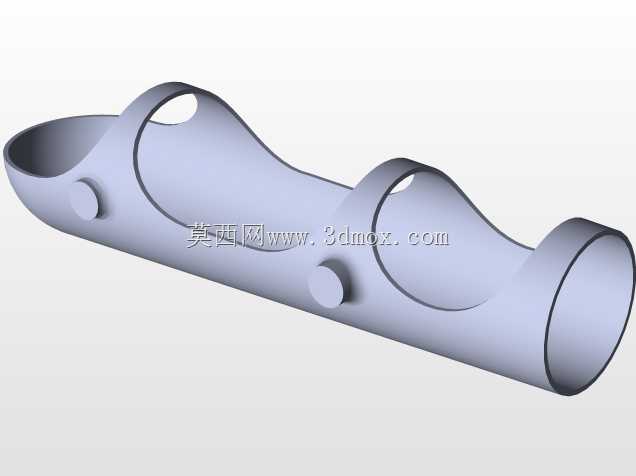

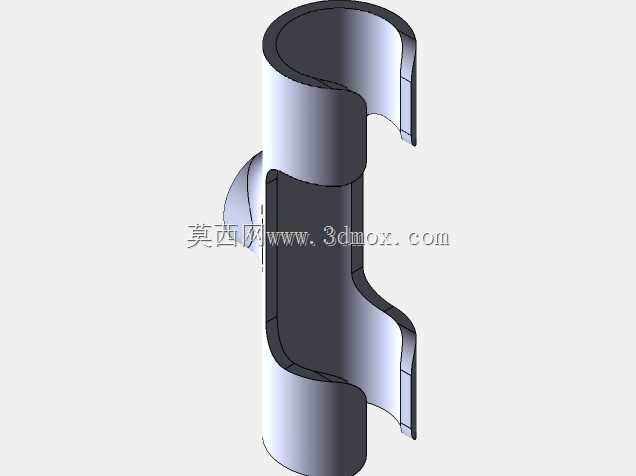

这款带前臂固定结构的腋拐，主要面向下肢行动障碍人群的日常助行场景，覆盖术后康复期行走辅助、老年群体日常出行、下肢轻度损伤人群短距离移动等实际使用需求，区别于传统无前臂固定的腋拐，该结构能在使用者持拐行进时解放部分手部操作空间，避免传统腋拐需要全程紧握把手才能维持稳定的使用局限。从功能特性来看，前臂依托结构采用贴合人体前臂轮廓的弧面托槽设计，托槽边缘做圆弧过渡处理，避免长时间使用时对前臂皮肤造成压伤，配套的绑带结构环绕托槽与拐身主体设置，可根据使用者前臂粗细调整绑缚松紧度，绑带与托槽的连接位置预留了调节余量，适配不同臂围的使用人群。拐身主体采用可伸缩调节的杆状结构，调节区间覆盖150cm至190cm身高人群的使用需求，每档调节间距设置为2cm，调节到位后通过弹性插销实现锁止，锁止结构的抗剪切强度满足单拐120kg的承重要求，拐身底部的橡胶脚垫直径设置为6cm，脚垫表面设置交错防滑纹路，在瓷砖、沥青、水泥等不同路面都能提供足够的静摩擦力，避免行进过程中出现打滑风险。设计过程中，首先针对传统腋拐使用时使用者必须全程紧握把手、无法临时用手完成开门、取物等简单动作的痛点，在前臂位置增加托举绑缚结构，让使用者的手部可以在短时间内脱离拐把完成简单操作，同时不会出现拐身倾倒脱落的问题；托槽的曲面造型参考了人体前臂自然放置时的弧度，托槽内侧预留3mm的软垫安装厚度，实际使用时可粘贴泡棉垫层提升长时间佩戴的舒适度。安装边界方面，前臂托组件通过抱箍结构固定在拐身的金属杆上，抱箍的适配管径范围为22mm至25mm，可兼容市面上多数常规规格的铝合金腋拐产品，不需要对原有拐身做打孔、焊接等破坏性改造即可完成加装，绑带采用宽度25mm的耐磨织带材质，织带的抗拉强度满足80kg的拉力要求，绑带的魔术贴粘合长度设置为8cm，确保不同松紧度下都有足够的粘合强度，避免使用过程中绑带松脱。拐身的腋托部分同样采用弧面造型，贴合人体腋下轮廓，腋托表面设置防滑纹理，减少使用过程中拐身与腋下的相对滑动，把手位置采用符合人手握持弧度的曲面设计，握持区域直径设置为32mm，适配多数成年人的手型尺寸，长时间握持不会产生明显的硌手不适感。
