多工位金刚砂带凸轮轴曲面抛光装置

　　这套多工位砂带抛光执行机构主要面向轴类零件精加工后处理场景，在发动机凸轮轴、曲轴量产线的终检前工序中使用，传统单工位抛光头单次走刀只能覆盖单段轴颈或单个凸轮型面，对于带多组凸轮、多段主轴颈的长轴工件，需要多次装夹、逐面打磨，不仅工序节拍长，多次装夹带来的定位误差还容易造成各抛光面的粗糙度不一致，这套机构将三组独立的抛光执行单元沿工件轴向并排布置，对应轴类工件上不同轴向位置的待加工曲面，一次装夹定位后即可同步完成所有对应型面的抛光作业，大幅压缩工序流转时间。

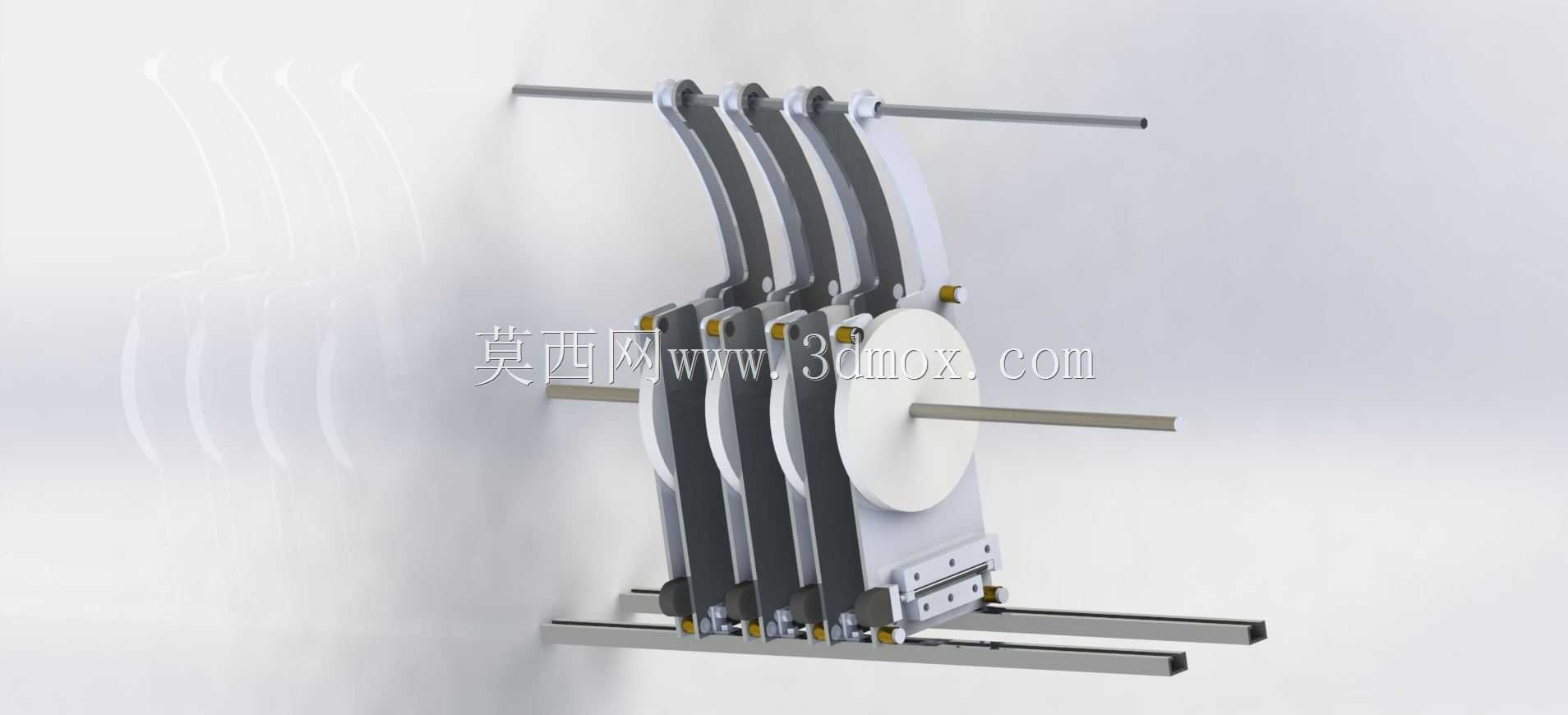

　　从实际加工逻辑来看，抛光作业的核心执行件是环形金刚砂带，砂带张紧在每组抛光单元的弧形支撑臂上，弧形臂的型面曲率适配凸轮、曲轴轴颈的外轮廓包络范围，当工件在两端顶尖驱动下旋转时，张紧的砂带贴合在工件待加工表面，通过相对摩擦去除前序车削、磨削工序残留的刀纹、表面氧化层与微小毛刺，一次性完成多个不同曲率、不同相位曲面的光整加工，不需要针对凸轮的升程段、回程段、基圆段分别更换抛光工具。

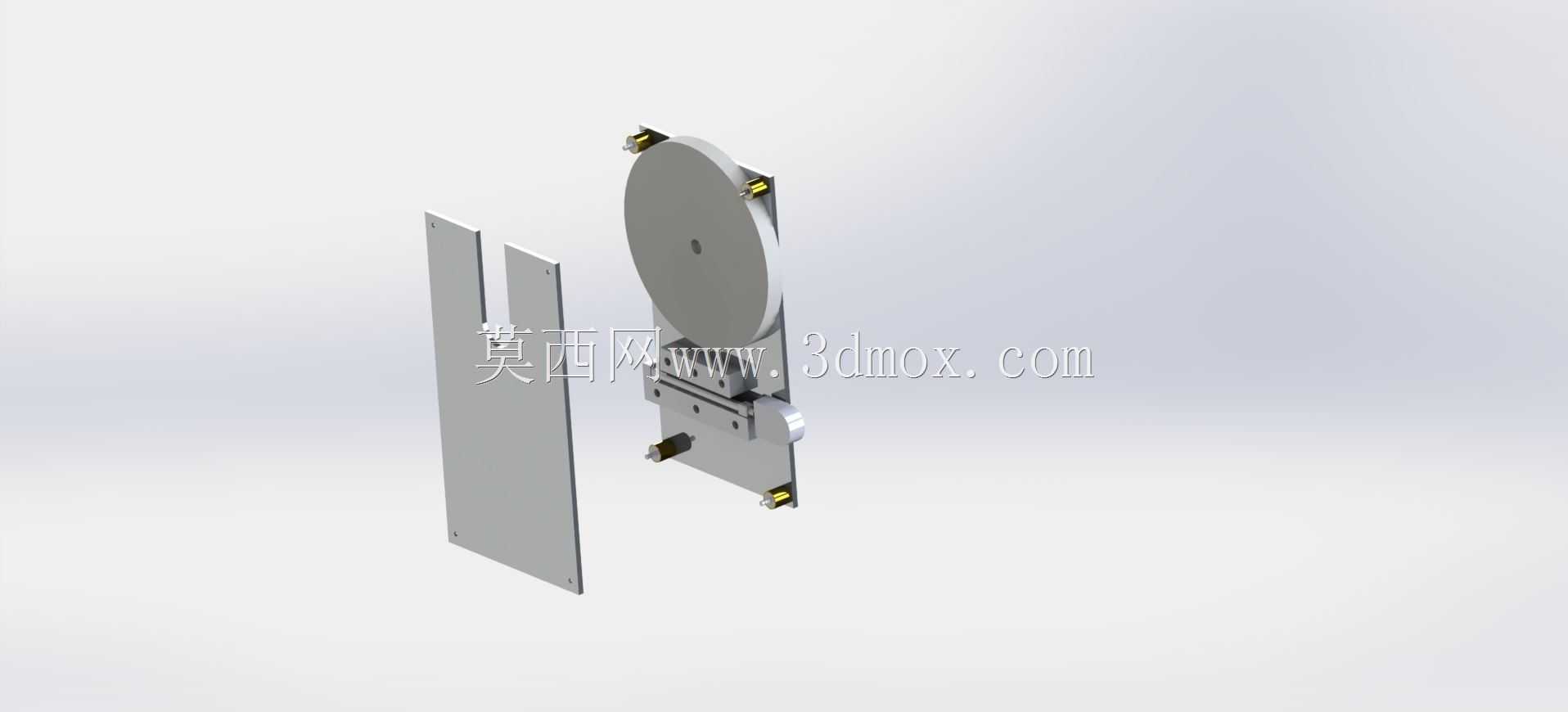

　　整套抛光机头的安装基体设计为快接式连接结构，直接挂载在生产线配套的小型气动闸板执行端上，气动闸板的直线进给行程控制抛光头向工件的靠近与退出：作业时闸板推出，带动三组抛光单元同步压向旋转的工件，压合力度由气动回路的调压阀精准控制，避免压力过大造成砂带过度磨损、工件表面出现过抛凹陷，或是压力过小导致抛光去除量不足、表面粗糙度达不到工艺要求；加工完成后闸板快速缩回，抛光单元整体脱离工件，留出足够的上下料空间，方便操作工人或者桁架机械手完成成品卸料与新工件上料。

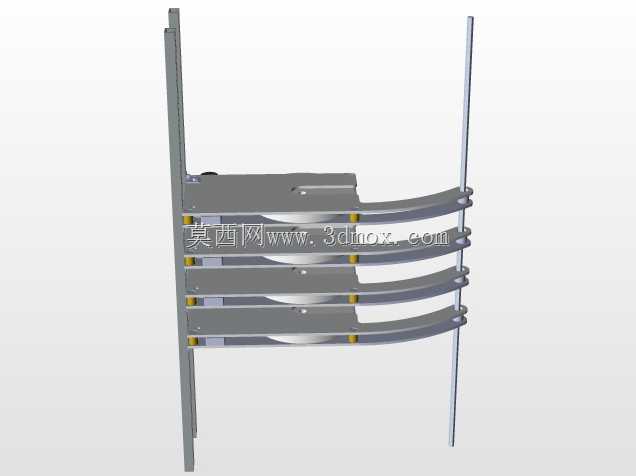

　　结构布局上，整套机构的两侧设置了两根平行的立式导向立柱，作为抛光单元进给动作的导向支撑，三组抛光滑台通过直线轴承套装在两根导向立柱上，进给过程中不会出现偏摆、卡滞，保证每个抛光工位的压合力度均匀一致。每片弧形抛光臂的铰接位置都设置了缓冲压块，压块采用耐油聚氨酯材质，当砂带接触工件表面时，缓冲块可以微量补偿工件旋转过程中的轮廓跳动，避免刚性接触造成砂带划伤工件表面，同时也能抵消不同工件之间的微小尺寸公差，不需要针对每一根来料工件单独调整抛光头位置。

　　安装边界方面，整套机构的轴向总宽度适配常规乘用车四缸发动机凸轮轴的轴向长度，三组抛光臂的间距对应凸轮轴上相邻进气凸轮、排气凸轮的轴向跨距，两侧导向立柱的中心距小于机床工作台的T型槽安装间距，底部连接法兰的螺孔位置完全匹配标准气动闸板的输出端安装孔位，不需要额外加工过渡转接板即可直接完成装机。高度方向上，抛光臂处于最低工作位时，砂带工作面的中心高和生产线两端顶尖的中心高保持一致，工件吊装上料后不需要额外调整中心高度，导向立柱的顶端预留了限位缓冲块安装位，限制抛光滑台的最大缩回行程，避免超程脱出导轨。

　　从结构设计的细节考量，每组抛光单元的弧形臂都采用了分体式装配结构，砂带磨损后可以快速松开臂端的张紧螺钉，更换新的金刚砂带后重新张紧即可恢复作业，不需要整体拆卸抛光机头，日常维护的停机时间极短。臂体本身采用高强度铝合金加工而成，在保证结构刚性的前提下尽可能降低运动部件的整体重量，减小气动闸板的进给负载，让压合力的控制精度更高。所有铰接转动位置都配置了无油衬套，长期在充满抛光粉尘的车间环境下运行也不会出现转动卡涩，不需要频繁加注润滑脂。

　　实际产线应用中，这套机构既可以配套在半自动曲轴抛光专机上，由人工完成上下料，也可以接入全自动化加工单元，配合桁架机械手、在线检测工位实现无人化运行，抛光后的工件表面粗糙度可以稳定达到工艺要求，完全满足后续发动机装配时轴瓦配合面、凸轮型面的摩擦工况要求，避免表面残留毛刺造成早期磨损。
