阿法拉伐Thinktop阀门控制头精密结构

　　在乳品、啤酒、饮料、生物制药以及精细化工的卫生级管线上，单台阀门往往不是孤立存在的。发酵罐进料、CIP清洗回路切换、无菌空气支路分配、灌装前缓冲罐隔离，这些动作都要求阀位状态被控制系统准确识别。Thinktop这类基本控制头正是安装在卫生级气动阀顶部，把压缩空气换向、阀杆位置反馈和现场状态指示集中在一个紧凑单元内。三维结构如果只按外壳画一个圆盖，后续做阀岛布置、桥架走线和检修通道校核时很容易出现干涉，因此模型需要把壳体轮廓、侧向气电接口、底部安装配合以及周边操作空间一并表达清楚。

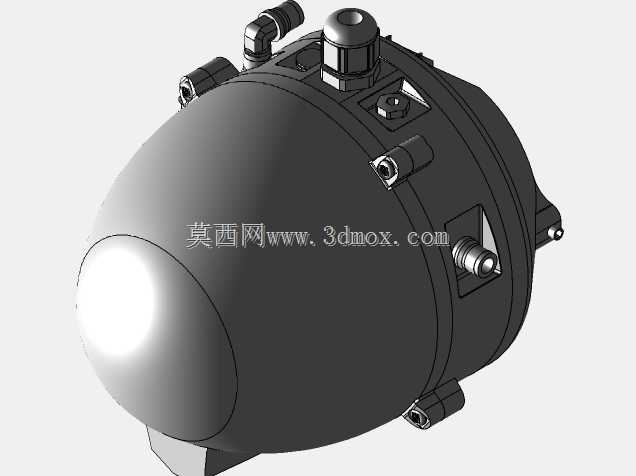

　　从实际装配关系看，控制头下部通过适配结构与阀杆或阀座执行机构连接，内部容纳位置检测元件、气路通道及指示机构。外壳采用近似半球形的低矮轮廓，并不是单纯为了外观。卫生生产区域经常伴随冲洗水、碱液、酸液或蒸汽冷凝水，圆弧形顶面能够减少液体滞留和粉尘堆积，也让外部擦拭维护更顺畅。壳体侧面保留了多个接口方向，模型中可见侧向接头和凸台，这些特征对应气动管路或电缆连接。布置产线时，阀门可能密集排列在阀阵面板上，控制头的接头朝向直接决定软管弯曲半径、电缆最小弯折半径以及扳手空间；若接口方向在三维阶段没有确认，现场往往只能被迫增加弯头，既增加泄漏点，也使清洗后残液排出不畅。

　　功能层面，基本控制头的核心任务是让上位控制系统知道阀门当前处于开启、关闭或阀座提升等规定位置。气动执行元件负责推动阀杆动作，控制头内的检测单元则把机械位移转换为电信号。与普通限位开关盒相比，卫生级应用更强调密封、耐冲洗和无卫生死角。外壳分型面、按钮或指示窗、电缆引入点都需要考虑防护边界；模型虽然不直接展示密封件截面，但外形上的凸缘、接口台阶和安装基面应保留，因为这些位置正是选型核对和装配干涉检查的关键。

　　设计思路上，该控制头把复杂的现场检测压缩到标准化顶部模块中，使不同规格的卫生阀能够共用同一套控制与反馈逻辑。对机械设计人员来说，这意味着在三维工厂设计中不必逐阀重建内部机构，而应准确建立外部包络、安装高度、接口方位和维护开启范围。控制头与阀体叠加后会形成较高的竖直轮廓，在靠近罐壁、楼板、管廊或保温层时，顶部圆弧最高点和侧向接头最外点都要纳入碰撞检查。尤其是自动化清洗时，清洗器喷射覆盖范围、操作人员目视确认指示灯的角度，以及拆卸上盖时手部运动空间，都不能只靠二维平面图判断。

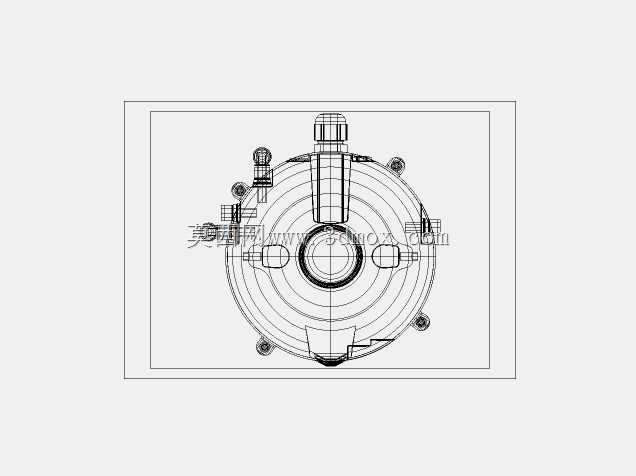

　　安装边界方面，需重点关注底部连接法兰或适配器与执行器顶部的同轴关系。控制头中心通常应与阀杆轴线重合，偏置会造成反馈机构磨损、指示位置偏差甚至误信号。侧向气路接头应预留软管插拔空间，避免与相邻阀门、管夹、保温棉或钢结构立柱相碰。电缆侧则要考虑线缆自然下垂方向，不能让接头承受持续拉力。对于阀阵密集区，相邻控制头之间即使壳体不接触，也要留出手动状态确认、标签识别和紧固件操作的间隙；若多台控制头排成直线，圆弧外壳虽然降低了磕碰风险，但接头和线缆往往比本体更早发生干涉。

　　在过程控制场景中，这类控制头还承担着气动信号与电气信号之间的现场转换作用。PLC或分布式控制系统送出指令后，电磁阀切换压缩空气，执行机构带动阀杆运动；阀位到达后，检测元件再反馈实际状态。若反馈与指令不一致，系统可据此判断气源压力异常、阀杆卡滞、传感器漂移或机械连接松动。因此，三维建模时不能把控制头视为无关紧要的装饰件，它的安装方向、接口高度和可视窗口会影响后期调试效率。

　　从维护角度看，半球形上盖通常需要在不拆卸整个阀体的情况下进行检查，模型应体现上盖与基座之间的分模线或装配分界。现场更换检测元件、调整反馈位置或核查气路连接时，维护人员需要在阀门顶部完成操作。若上方空间被管道、桥架或平台梁占用，即使控制头本体能够安装，后期也可能无法正常开盖。合理的做法是在设备建模阶段就把最小检修高度、工具进入方向和线缆弯曲区域建成参考空间，而不是等到管道综合时再被动修改。

　　外形处理上，壳体表面没有多余的深槽和尖角，侧面加强结构与安装凸台服务于承力和定位。底部多个连接特征用于把控制头稳定固定在执行器上，侧向伸出的接头则形成主要安装包络。进行产线布局时，应以控制头最大外径、最高顶点、接头末端和底部适配器直径作为校核基准，同时把阀门动作产生的振动、软管受压变形以及保温层厚度计入安全距离。这样得到的三维结构不仅能表达产品外观，也能直接服务于卫生管路设计、阀阵排布、自动化调试和后期维护。
