不锈钢长排钢琴铰链精密结构

　　长排钢琴铰链在钣金箱体、设备护罩、检修门、机柜侧板以及需要沿长边连续转动的结构中使用频率很高。它与普通分段合页的区别，在于转动轴线沿门板或盖板的整条边连续布置，受力点不再集中在两三个小合页上，而是通过长叶片把载荷分散到较长的安装面上。对于薄板门、长盖板、窄边框护罩这类刚性不足的零件，这种布置能明显减少门扇翘曲、局部凹陷和螺钉松动。

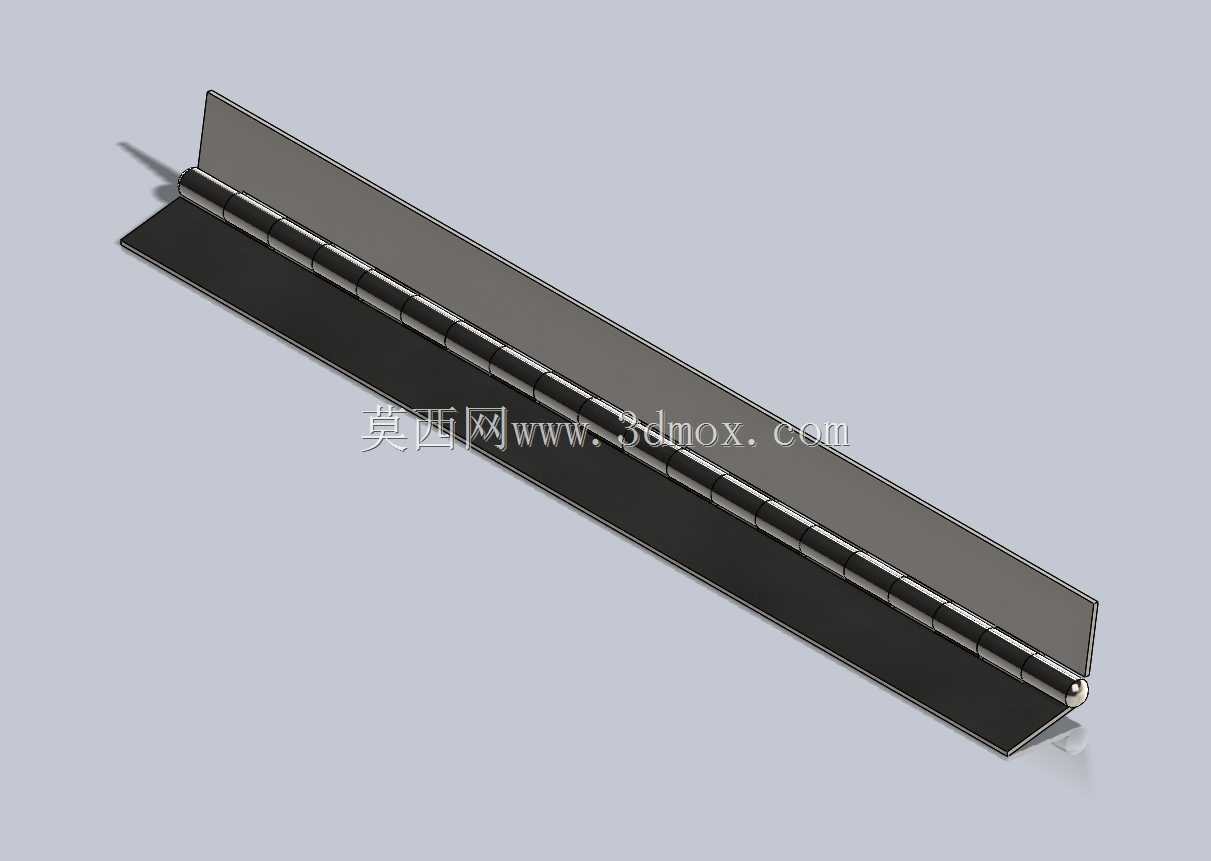

　　该结构采用两片狭长金属叶片与一根连续销轴组合。叶片沿长度方向展开，一侧通过卷圆形成销轴套，另一侧保留平整安装面。装配后，两片叶片分别固定在门框和活动门上，销轴贯穿全部卷圆段，使门板围绕一条直线旋转。卷圆段并非必须做成整根连续套筒，工程上常按节段分布，段与段之间留出间隙，这样既降低长轴配合难度，也能补偿钣金折弯、焊接和加工带来的直线度误差。

　　从受力角度看，钢琴铰链特别适合承受沿门宽方向分布的载荷。设备护罩开启时，门体自重会在铰链轴线上形成弯矩；若使用小型合页，靠近合页螺钉的位置容易出现应力集中。长叶片通过多颗螺钉或铆钉与板件连接，能把剪切力和拉拔力分散到多个固定点。设计时需要关注叶片厚度、卷圆内径、销轴直径以及螺钉边距之间的匹配。叶片过薄会在受载后产生波浪变形，卷圆过松则会造成门体下垂，销轴与套筒间隙过小又会在喷涂、粉尘或轻微变形后出现卡滞。

　　在实际选型中，安装边界往往比单纯看承载值更重要。门板厚度、门框折边高度、开启角度、螺钉头避让空间以及门关闭后两叶片之间的间隙，都需要在三维布局中提前检查。长铰链通常沿门边近乎通长布置，因此叶片宽度不能侵入密封胶条、观察窗、锁杆或内部线缆的位置。若门板边缘需要翻边增强，铰链卷圆中心与翻边根部之间应保留足够距离，避免门在旋转过程中与门框发生干涉。

　　这类铰链的外形尺寸可按设备门长进行系列化延伸。建模时不宜只画一个固定长度后简单拉伸了事，而应把卷圆节距、端部收口、安装孔间距、端头圆角和销轴出头作为可调整特征。长度变化后，孔位数量和卷圆分段应同步更新；若设备采用非标准门宽，还可以在保持轴径和叶片宽度不变的前提下裁切或重排孔位。需要注意的是，任意截短并不意味着可以随意取消端部固定孔，端头孔对防止叶片翘起和保持轴线稳定有明显作用。

　　不锈钢材质适合潮湿、腐蚀或需要频繁擦拭的场景，例如食品设备外罩、化工仪器检修门、厨房设备、医疗辅助柜体和户外箱体。不锈钢表面加工硬化明显，卷圆和折弯时回弹比普通低碳钢更显著，因此模型中卷圆半径、套筒搭接缝隙和叶片平面度都应保留合理公差。若后续需要焊接固定，还要考虑热影响区导致的变形；若采用螺钉连接，则应在安装面上预留沉孔或平整贴合区，避免螺钉头压紧后使叶片偏离转轴。

　　三维结构处理时，销轴可按独立零件建立，以便表达装配关系和运动间隙。卷圆段与销轴之间建议采用同轴约束，叶片与门板、门框之间采用贴合面约束，再通过少量安装孔定位。运动检查不应只看全开和全关两个位置，中间角度尤其要观察叶片外缘、螺钉头、门板折边和密封件的相对位置。对于外露设备，还需检查铰链在开门后是否形成夹手间隙，必要时在叶片之间保留安全缝隙或增加防护条。

　　从制造思路看，钢琴铰链的叶片多由薄钢板冲压、折弯和卷圆成型，安装孔可在成型前或成型后加工。成型前冲孔效率高，但孔位与卷圆段的相对位置受折弯回弹影响；成型后加工位置更准，却需要专门夹具。长件加工最容易出现的问题是扭转，即叶片两端不在同一平面内。建模时可以把理想几何画得连续光顺，但工程图和装配说明中应给出直线度、孔位同轴度和开闭灵活性要求。

　　在设备维护场景中，长排铰链还能提高门板拆装效率。销轴抽出后，整片门可以沿轴线方向脱离，不必像多个独立合页那样逐个拆卸。但这也要求销轴端部具有可靠限位，防止设备振动时轴向窜动。常见做法是在销轴两端墩粗、折弯、开口销固定或与端部卷圆点焊。模型中若省略这些细节，现场装配时可能出现销轴滑出、门体偏移等问题。

　　因此，该结构的核心不只是一个可转动连接件，而是把承载、密封、安装、加工和维护边界整合在一条长轴线上。设计时需要同时兼顾叶片与板件的贴合面积、卷圆段的承载连续性、销轴的拆装方式以及门体在全角度运动中的干涉情况。把这些细节在三维模型中表达清楚，后续钣金展开、孔位加工、现场装配和门体调校都会减少反复。
