两千磅自锁式双速手动绞盘牵引机构

　　这套手动绞盘结构主要面向轻型牵引、临时拉紧和小载荷卷扬场景，常见于拖车配套、装卸定位、舞台索具固定、农用机具收拢、车间工装拖拽以及户外设备固定。它的核心价值不在于高速作业，而在于在没有动力源的位置，依靠人力摇柄完成可控收绳、载荷保持和反向锁止，尤其适合安装空间狭窄、供电不便或作业频次不高的场合。

　　从实际用途看，绞盘卷筒用于缠绕钢丝绳或织带，侧边齿轮组将摇柄输入的扭矩放大后传递到卷筒。操作者转动手柄时，小齿轮驱动大齿圈，传动比越大，单圈摇柄对应的卷筒转角越小，但输出拉力越高。该结构采用双速设计思路，意味着可通过换挡或切换啮合位置，在轻载快速收绳与重载慢速牵引之间取得平衡：空钩或绳索余量较大时，优先使用高速档减少空行程；载荷接近额定拉力时，切入低速档，以更长的操作行程换取更稳定的牵引力。

　　棘轮止逆机构是这类手动绞车安全工作的关键。齿盘旁的棘爪在正常收绳方向允许齿轮逐齿转过，当操作者停止摇动或载荷产生反向拉力时，棘爪卡入齿槽，阻止卷筒反转，从而实现机械自锁。结构建模时需要重点关注棘爪转轴位置、弹簧压紧方向以及棘爪齿形接触角。若接触角设计不合理，重载下可能出现棘爪跳齿、脱开或异常磨损；若弹簧力不足，振动工况下止退可靠性会下降。工程上通常会让棘爪在啮合位置具有明确的落入感，并保证齿面受力能够产生促使棘爪继续压紧的分力，而不是将其推开。

　　机架部分采用折弯钢板与侧板组合形式，底部预留多个安装孔，可通过螺栓固定在拖车横梁、设备底座、焊接支架或平台面上。安装边界设计时不能只看绞盘本体外形，还要预留摇柄旋转半径、手部操作空间、绳索偏角范围以及维护拆卸空间。底部孔位决定载荷传递路径，紧固件应承受牵引方向的剪切与拉拔复合载荷；若安装基面刚度不足，满载时机架会产生偏转，轻则造成齿轮啮合不良，重则使侧板变形、卷筒卡滞。

　　卷筒区域的尺寸直接关系容绳量和出绳状态。模型中卷筒两侧设有挡边，用于限制绳索缠绕范围，避免钢丝绳越位卡入侧板与齿轮间隙。实际选型时需要结合绳径、额定载荷和有效牵引长度核算容绳量，多层缠绕会使外层拉力臂增大，并带来排绳不齐、相互挤压的问题。因此在布置时应尽量让绳索引出方向接近卷筒切线方向，并控制横向偏角；必要时增加导向滚轮或导绳器，以减少绳层乱绕和侧板磨损。

　　传动齿轮采用开式布置，优点是结构直观、制造成本低、维护方便，适合低速、间歇作业；不足是防护能力较弱，粉尘、泥沙和雨水进入啮合区后会加剧磨损。针对这类结构，三维设计阶段应保证齿侧间隙、轴向限位和润滑空间，侧板上的衬套或轴承孔需要保持同轴度。两个支承孔若同轴度偏差较大，卷筒转动会发紧，齿轮啮合印痕也会偏向齿端。手柄端部的握持套考虑了人力操作的舒适性和防滑性，摇臂长度则影响输入力矩，过长虽然省力，但会增大操作半径和整机包络。

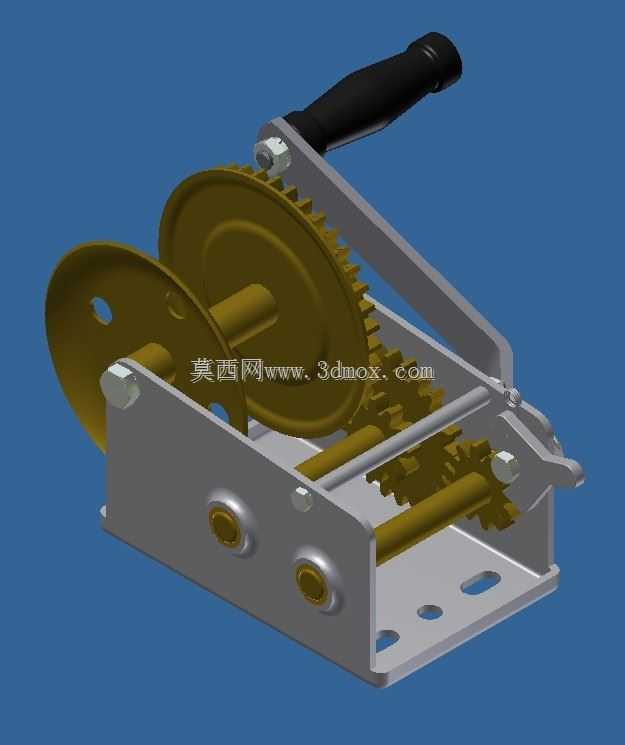

　　建模过程中，齿轮、棘爪、卷筒、侧板、销轴和摇柄之间的装配关系需要清晰表达。齿轮不仅要呈现外观齿形，还应保证节圆、齿宽和中心距与传动方案一致；侧板上的翻边和加强形状反映了刚度设计意图；底部长圆孔可为安装位置提供微调量。整体结构没有复杂液压或电气元件，依赖纯机械路径完成力的传递与保持，因此设计重点集中在强度、啮合可靠性、止逆安全性和安装可达性上。

　　在设备配套时，这类绞盘通常作为辅助牵引部件使用，而不是连续高频率起重主机。选型人员需要根据最大牵引载荷、绳索方向、安装基面、操作空间和环境防护条件确定规格；结构设计人员则应校核侧板、卷筒轴、齿轮齿根、棘爪销轴和安装螺栓的承载能力。通过三维模型可以提前检查摇柄运动干涉、绳索缠绕边界、棘爪动作轨迹以及螺栓装拆空间，从而在加工或采购配套前暴露结构问题。
