Ohlins自行车前叉下三夹钳转接支架

　　这套三维结构对应的是高性能自行车前叉系统中的下三夹钳转接部件，主要用于把三重夹具相关安装接口与GP OHTZ规格的自行车前叉进行可靠连接。部件在整车中处于前叉与外部夹持、安装结构之间的传力位置，既要承担装配定位作用，也要承受骑行、调试和夹持过程中产生的弯矩、剪切力与局部挤压载荷。

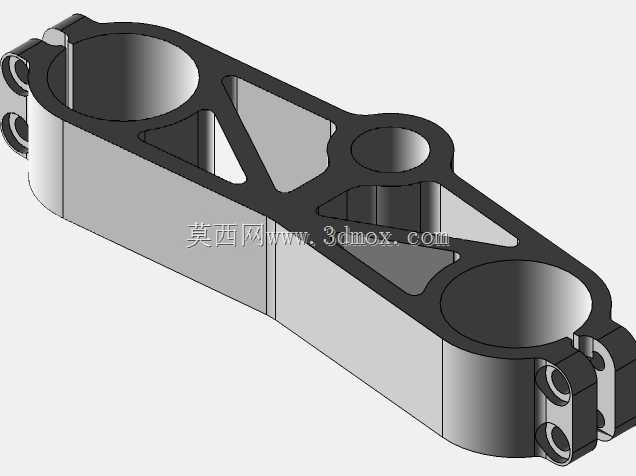

　　从结构形态看，零件采用长条形悬臂式布局，主体上分布多个大直径圆孔与端部夹抱开口。大孔用于穿过或容纳前叉管、连接轴及相关配合件，孔壁保留了足够的轴向接触长度，以提高配合稳定性并降低局部应力集中。两端的开口夹钳结构通过螺栓收紧后形成抱紧力，使支架能够固定在圆柱管件上；侧部预留的小孔和凸台则为紧固件提供安装空间。这种设计避免了单纯依靠平面贴合带来的滑移风险，在振动和交变载荷下更适合自行车前叉这类对定位精度较敏感的场景。

　　建模时可以明显看出，设计思路围绕“减重”和“刚度”两个目标展开。零件中部并非实心块体，而是设置了多个三角形与异形镂空区域，材料主要集中在孔周、侧壁、夹持端和受力筋带上。镂空边界沿载荷传递路径布置，使大孔之间形成连续的支撑骨架，既减少了实体体积，也保留了抗弯和抗扭截面。外侧轮廓随内部孔位和夹持区域逐步变化，壁厚在关键位置加厚，在低载荷区域收薄，符合高性能自行车配件常见的轻量化设计取向。

　　在实际应用中，该类夹钳支架多用于改装、测试或专用前叉装配场景。安装时需先确认各圆孔与前叉管件的同轴关系，再将开口夹钳套入对应柱面，通过紧固件逐步锁紧。若两侧夹紧力不均，容易造成孔位偏斜或局部夹持应力过大，因此装配顺序通常采用交替拧紧方式，使开口间隙均匀收缩。支架上的定位面和孔位边界决定了外部三重夹具的安装姿态，任何尺寸偏差都会影响前叉与夹具之间的相对位置，进而影响后续调试精度。

　　从安装边界分析，零件长度方向由两端夹持中心距决定，宽度方向受螺栓头部、夹钳开口变形量以及相邻管件间隙约束，高度方向则需保证大孔壁厚与外部连接件不发生干涉。端部夹抱区在锁紧时会产生微量弹性变形，因此模型中开口槽的宽度、圆角和螺栓孔距离都需要保留合理范围。若槽口过窄，装配困难且夹紧行程不足；若槽口过宽，则抱紧刚度下降，容易在受载后出现松动。

　　结构细节上，孔边缘、镂空转角和夹钳根部均应设置圆角过渡，尤其是三角形减重窗的尖角位置，如果直接以锐角建模，实际加工或使用时会成为疲劳裂纹起始点。大孔内壁与端面相交处也适合保留小倒角，既能方便管件穿入，也能减少锐边应力。对于金属机加工版本，侧壁厚度需要结合材料强度和热处理状态校核；若采用铝合金切削制造，轻量化筋条不宜过薄，否则在夹紧力作用下可能产生局部屈服。

　　该模型适合用于自行车前叉改装件设计、夹持工装匹配、装配干涉检查以及轻量化机械结构教学。工程师在参考时应重点核对管件直径、孔中心距、夹钳开口方向、螺栓孔位置和外部附件安装面，而不是只关注外观造型。整体结构把抱紧定位、孔轴配合和镂空加强整合在同一零件上，体现了小型承载连接件在有限空间内兼顾强度、重量与装配便利性的设计方法。
