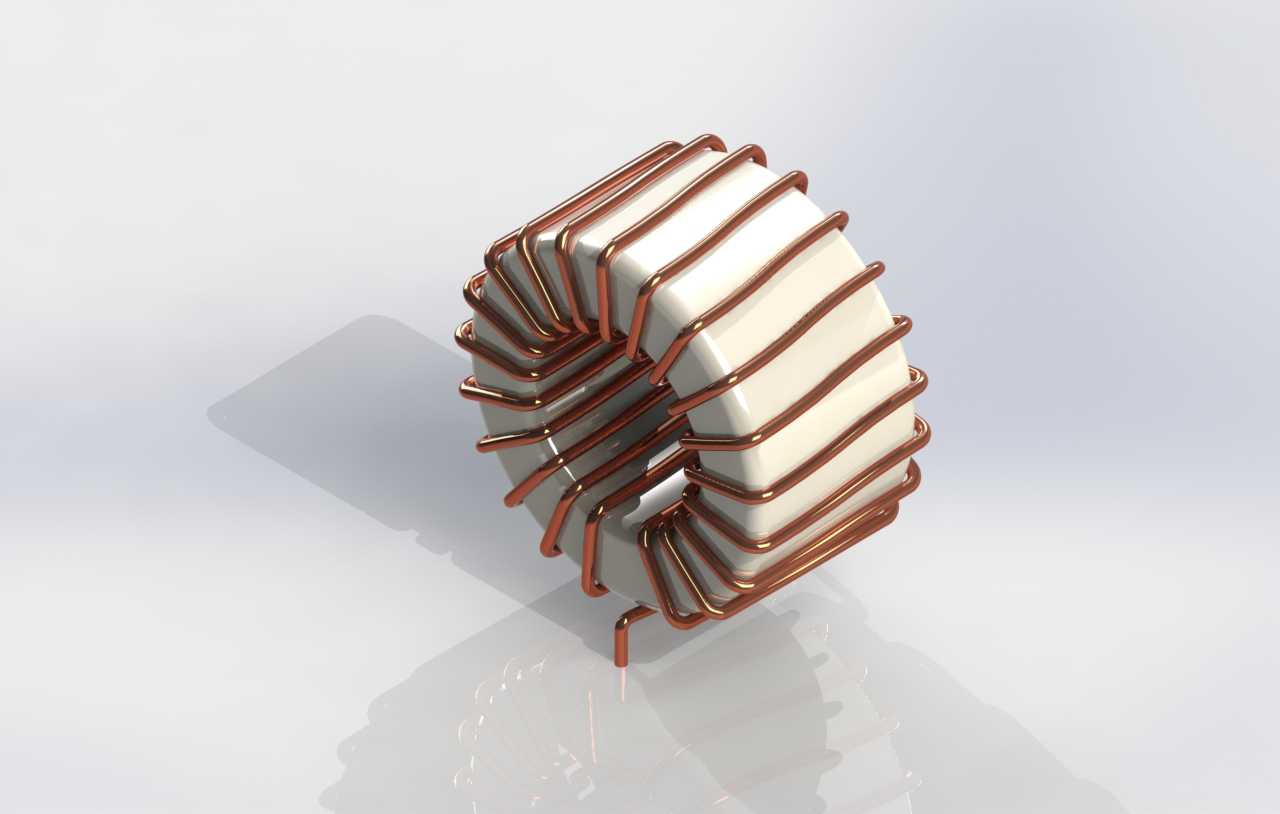

环形磁芯绕线电感扼流圈结构设计

　　在开关电源输入端口、EMI滤波回路、变频驱动板的信号调理链路里，这类环形磁芯扼流圈是抑制共模干扰、平滑电流纹波的核心被动元件，不同于开磁路的棒状电感，闭合环形磁芯结构能让磁通完全在磁芯内部形成闭环，漏磁极小，不会对周边板载的敏感器件、信号走线造成额外的电磁串扰，这也是很多高密度布局的工业控制板卡优先选用环形扼流圈的核心原因。从结构设计逻辑来看，这类扼流圈的核心基底是高磁导率的铁氧体或者金属磁粉芯环形磁环，磁环的内外径差、高度尺寸直接决定了有效绕线空间，建模时需要先根据额定工作电流、目标电感量核算磁环的有效截面积与磁路长度，避免出现磁饱和裕度不足的问题——通常在工频交流滤波场景下磁环会留足1.5倍以上的饱和电流余量，

　　防止开机浪涌电流冲击下电感量骤降失去滤波作用。绕线部分采用多股漆包铜线并绕的结构，单股线径根据载流量核算，多股并绕的方式既可以降低高频下的集肤效应损耗，也能让绕组在磁环圆周上均匀排布，保证磁环各段的磁通密度一致，不会出现局部磁饱和的问题；建模时需要严格控制绕线的匝间距，相邻绕组之间留出足够的绝缘间隙，避免高压工况下出现匝间击穿，同时绕线的引出端要做平直处理，预留出足够的引脚长度适配PCB板的通孔焊盘间距，安装时扼流圈通常直接通过引脚插装在PCB上，部分大电流规格会在磁环底部增加绝缘固定座，通过点胶或者卡扣的方式与PCB板固定，避免设备振动过程中绕组移位、引脚脱焊。实际应用中这类扼流圈会根据使用场景调整绕线匝数与磁环材质，

　　比如用于电源输入端口的共模扼流圈会采用双线并绕的方式，让差模电流产生的磁通相互抵消，只对共模干扰信号呈现高阻抗，而用于DC回路储能的扼流圈则采用单组绕线，利用电感的电流不能突变特性平滑输出纹波。建模过程中需要重点还原绕组的排布规律，每一圈铜线都要贴合磁环的外圆弧面，绕线的弯曲半径不能小于漆包线的最小允许弯曲半径，否则实际生产时会出现漆皮破损、绝缘失效的问题；磁环的边角要做微小的圆角处理，避免绕线过程中尖锐棱角割破漆包线的绝缘层。从安装边界来看，这类环形扼流圈的整体占用空间是在磁环外径的基础上，径向留出1-2mm的绝缘安全距离，轴向高度要算上引脚弯折后的突出长度，在PCB布局时需要避开周边的金属结构件，防止金属件靠近磁环改变磁路分布，

　　影响实际电感参数。不同于贴片功率电感的封闭磁屏蔽结构，这类绕线环形扼流圈的散热条件更好，大电流工况下绕组产生的热量可以直接通过周边空气对流散出，不需要额外增加散热结构，在中小功率的工业电源、伺服驱动、家电控制板上应用极为广泛，设计时只要匹配好电感量、饱和电流、直流电阻三个核心参数，就能满足绝大多数回路的滤波、扼流需求。
