直插式非隔离DC-DC电源模块三维结构

　　在工业控制板、传感器调理板、小型仪表和嵌入式设备的电源链路里，板载降压模块往往不是最显眼的零件，却直接决定后级电路的供电稳定性。这类直插式非隔离DC-DC变换器主要用于直流母线到低压逻辑电源的二次转换，常见于24V工业输入转5V、3.3V等低压供电场景，也可布置在测试夹具、通讯接口板、电机驱动辅助电源和紧凑控制柜内。它的价值不在于承担大功率主回路，而在于以较小板面积完成局部电压变换，减少分立电感、开关管、反馈电阻和补偿网络逐项搭建带来的布局风险。

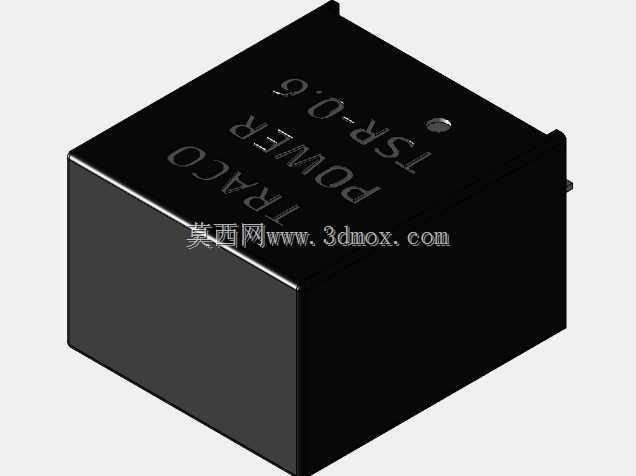

　　从三维结构上看，该器件采用黑色塑封立方体外壳，正面印有品牌与系列标识，底部伸出三根直插引脚。封装形态接近常见三端线性稳压器，但内部实际为开关电源拓扑，因此在选型和布板时不能完全按线性稳压器的热设计思路处理。外壳承担绝缘、标识、防护和一定的散热作用，引脚则承担输入、输出和公共地连接。三根引脚的间距、伸出长度和本体高度是结构建模的重点：引脚需要准确落入PCB通孔，本体底部与板面之间要保留焊接和清洗空间，外壳上方则要避开机箱内壁、线束压接区和相邻高元件。

　　实际设备中，这类模块常被放在电源入口附近，使较高直流电压在较短路径内完成降压，再把低压电源送往MCU、运放、通讯芯片或传感器电路。相比在板上分散铺设LDO，开关型模块在输入输出压差较大时温升更低；相比完全自研DC-DC回路，模块化器件减少了磁性元件选型、环路补偿和EMI调试工作量。对于机柜内多块功能板并存的设备，局部电源模块还能把不同功能单元的供电边界划分清楚，便于检修时逐块判断电压状态。

　　建模时应先确立本体的长方体基准，再按实物比例处理外壳棱边、正面丝印区域和底部引脚。引脚不是简单装饰，而是装配干涉检查的关键：在PCB组件中，引脚中心线要与封装孔位重合，焊盘孔径、铜皮间距和丝印框都要围绕引脚位置建立。若设备内部存在导轨、端子排、接线端子或塑料支撑柱，模块本体的高度会影响上方走线空间；若板卡采用波峰焊，直插引脚的伸出长度还关系到焊接波峰接触和背面元件安全距离。

　　散热边界同样需要在结构阶段考虑。虽然模块封装把主要功率器件封在内部，但外壳周围仍应保留自然对流空间，不宜紧贴电容、变压器或线束。高负载工况下，靠近模块的铜皮可承担辅助散热作用，接地引脚对应的铜面积适当加大，既能改善热传导，也有利于开关噪声回流。设计人员在三维装配中检查的不只是元件能否放下，还包括插拔维护时工具是否会碰到模块、线束绑扎后是否压迫外壳、相邻电解电容泄压方向是否朝向模块本体。

　　该类模块的非隔离特性意味着输入与输出之间存在电气共地关系，适合控制板内部同一参考地系统，不应用在需要安全隔离的一次侧交流入口或人员可触及接口处。若设备现场存在电机启停、继电器吸合、长线缆耦合等干扰，模块输入端应预留陶瓷电容和大容量电容位置，输出端按负载特性配置电容，布线时避免功率回路与微弱模拟信号交叉。三维模型把这些边界提前显性化：外壳占位决定机柜空间，引脚位置决定PCB封装，周边间隙决定热与EMI设计余量。

　　在小型传感器节点、便携测试设备、PLC扩展板和工业通讯网关中，这种三引脚模块常以接近线性稳压器的安装方式获得更高转换效率。结构工程师完成数字样机时，应把它当作具有高度、引脚、焊接间隙和散热要求的真实电气部件，而不是仅用于版面示意的黑色方块。准确的外形和安装边界可以让PCB布局、机箱装配和后期维护在同一模型内协同校验，减少样机阶段因元件高度冲突、孔位偏差或散热空间不足造成的返工。
