手压式料理切碎搅碎器结构设计

　　这套手压式切碎装置的三维结构，面向小型食材预处理场景搭建，常见于家庭厨房、小型餐饮备料间、户外无供电料理场景，用来完成蒜瓣、洋葱、坚果、软质果蔬、熟制肉丁的快速切碎与粗搅作业，不需要外接电源，依靠手部下压动作即可驱动内部刀组旋转，相比电动料理机清洗环节更少、占用台面空间更小，也不会出现电机进水、线缆牵绊的使用隐患。

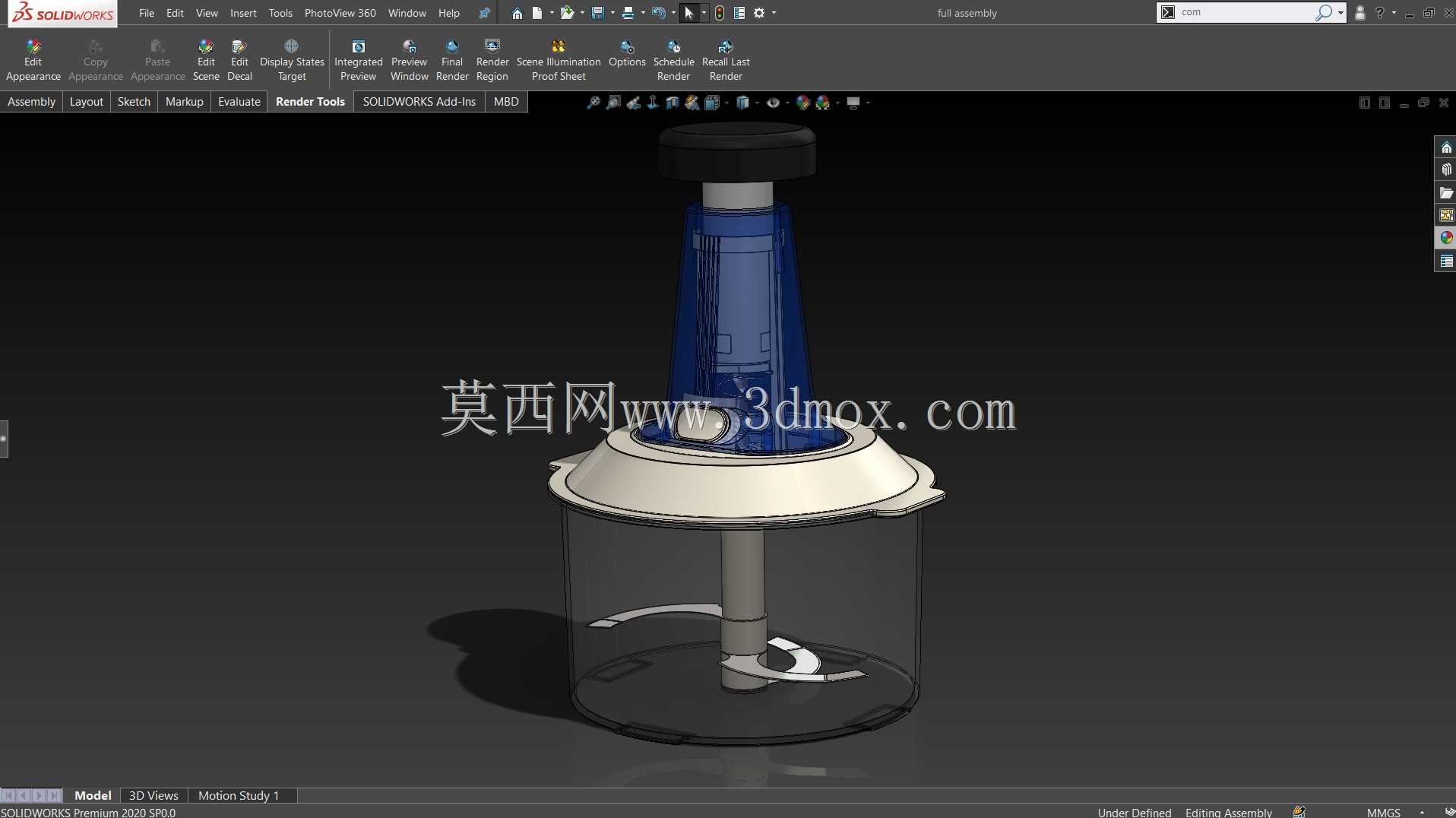

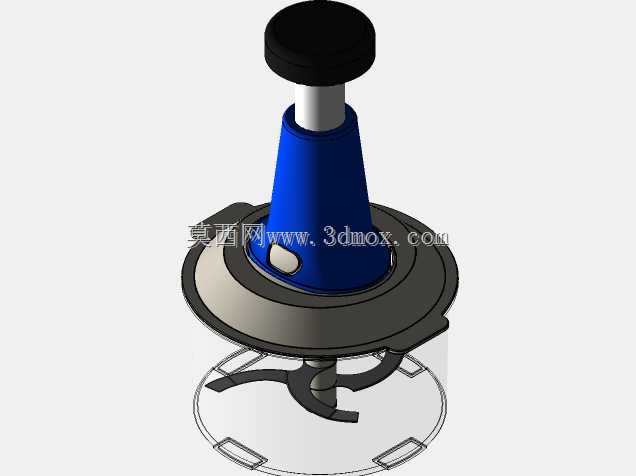

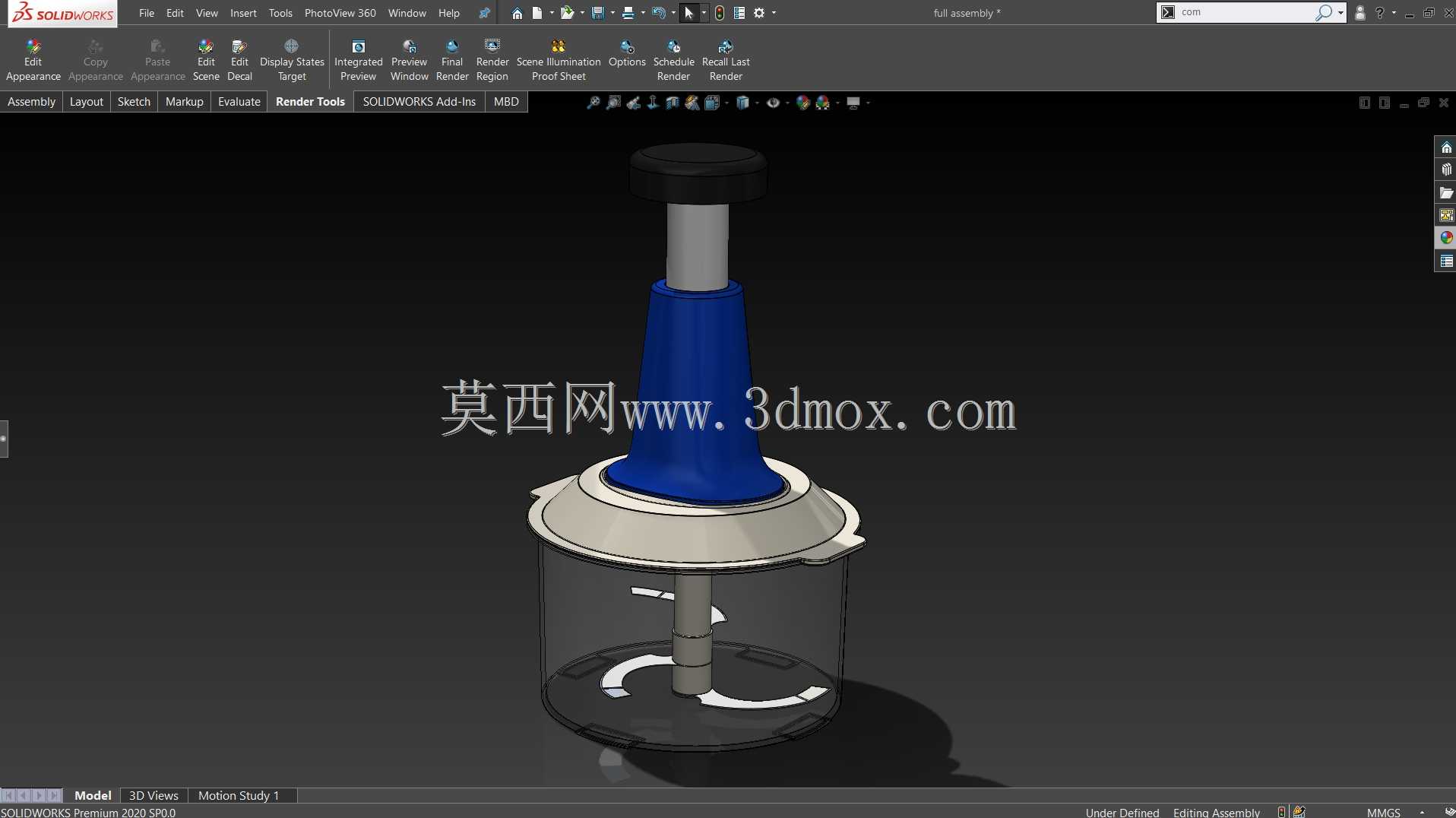

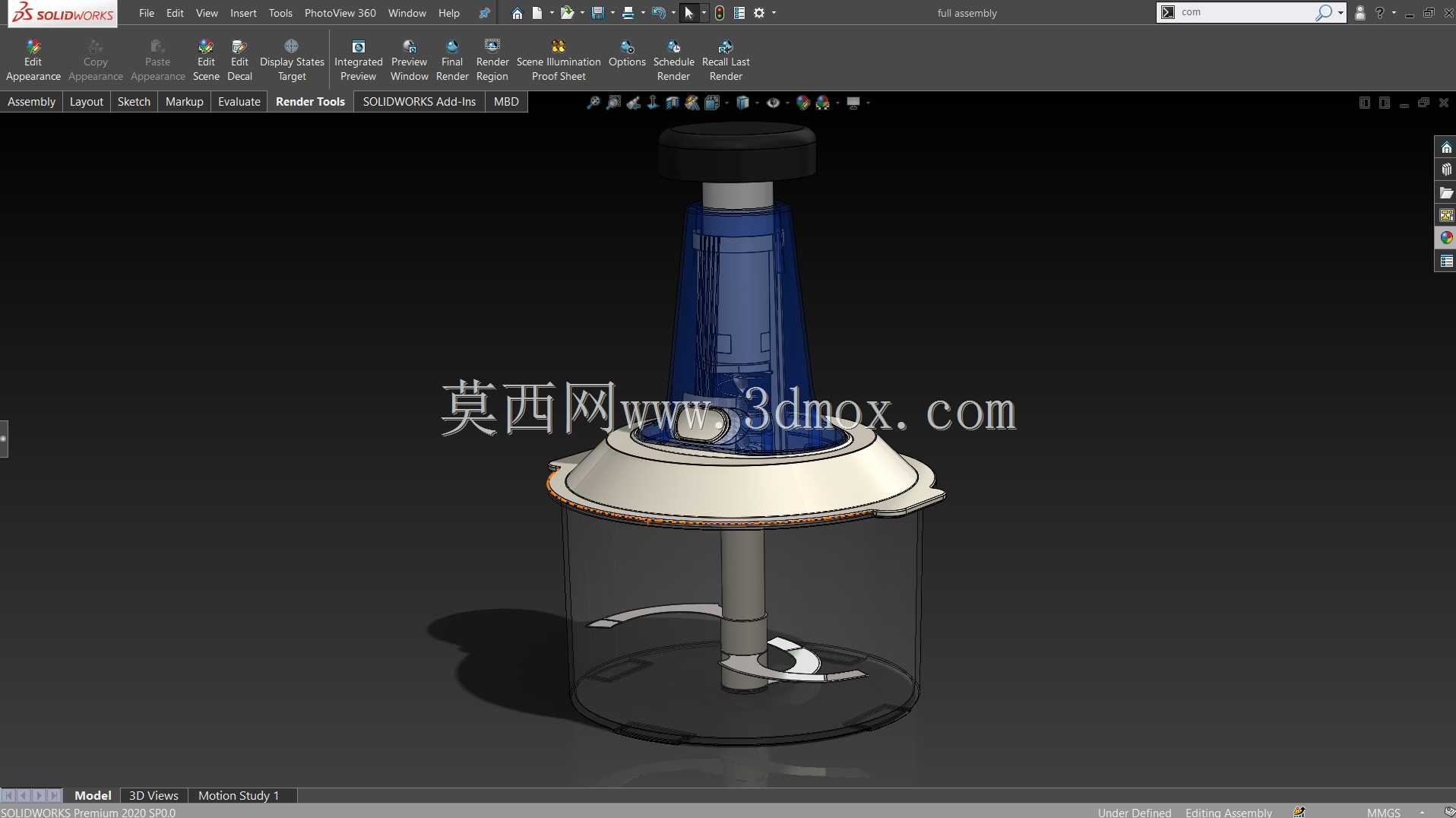

　　从整机布局来看，下部为透明盛料杯体，杯口设置外翻承托边，上部机座直接压合在杯口台阶面上，机座外缘做对称卡扣凸耳，对位杯口限位槽后即可限制工作过程中机座相对杯体周向转动，下压施力时机座不会随刀轴反作用力偏转。杯体采用直筒略带拔模斜度的造型，底部做圆角过渡，避免食材残留在直角接缝处，透明材质可以在切碎过程中直接观察内部物料的细碎程度，不需要频繁掀开上盖检查。杯体内腔的有效盛料高度预留了刀组旋转的安全余量，物料装填高度不能超过杯身限位刻度，避免下压过程中物料从杯口接缝处溢出。

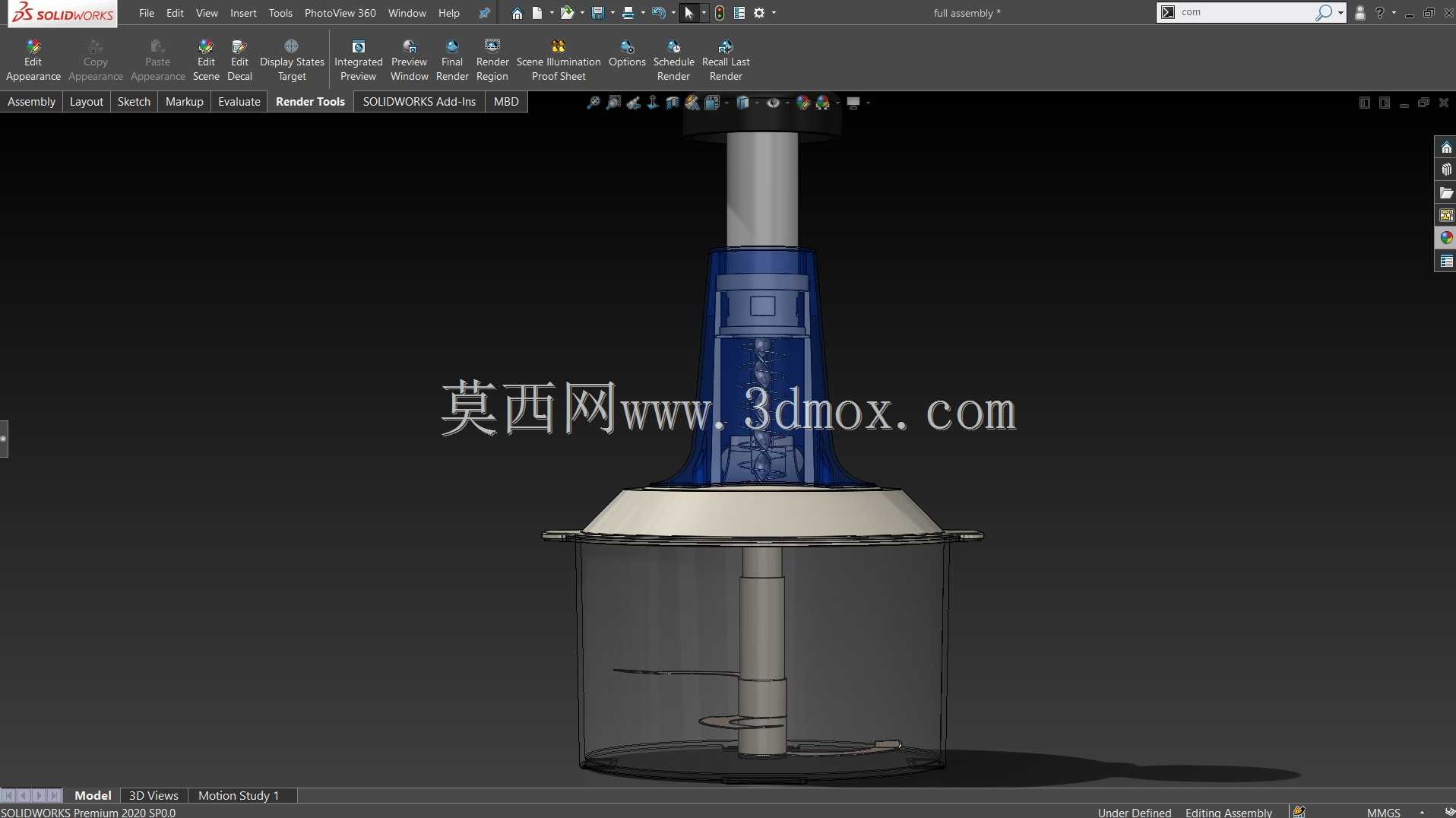

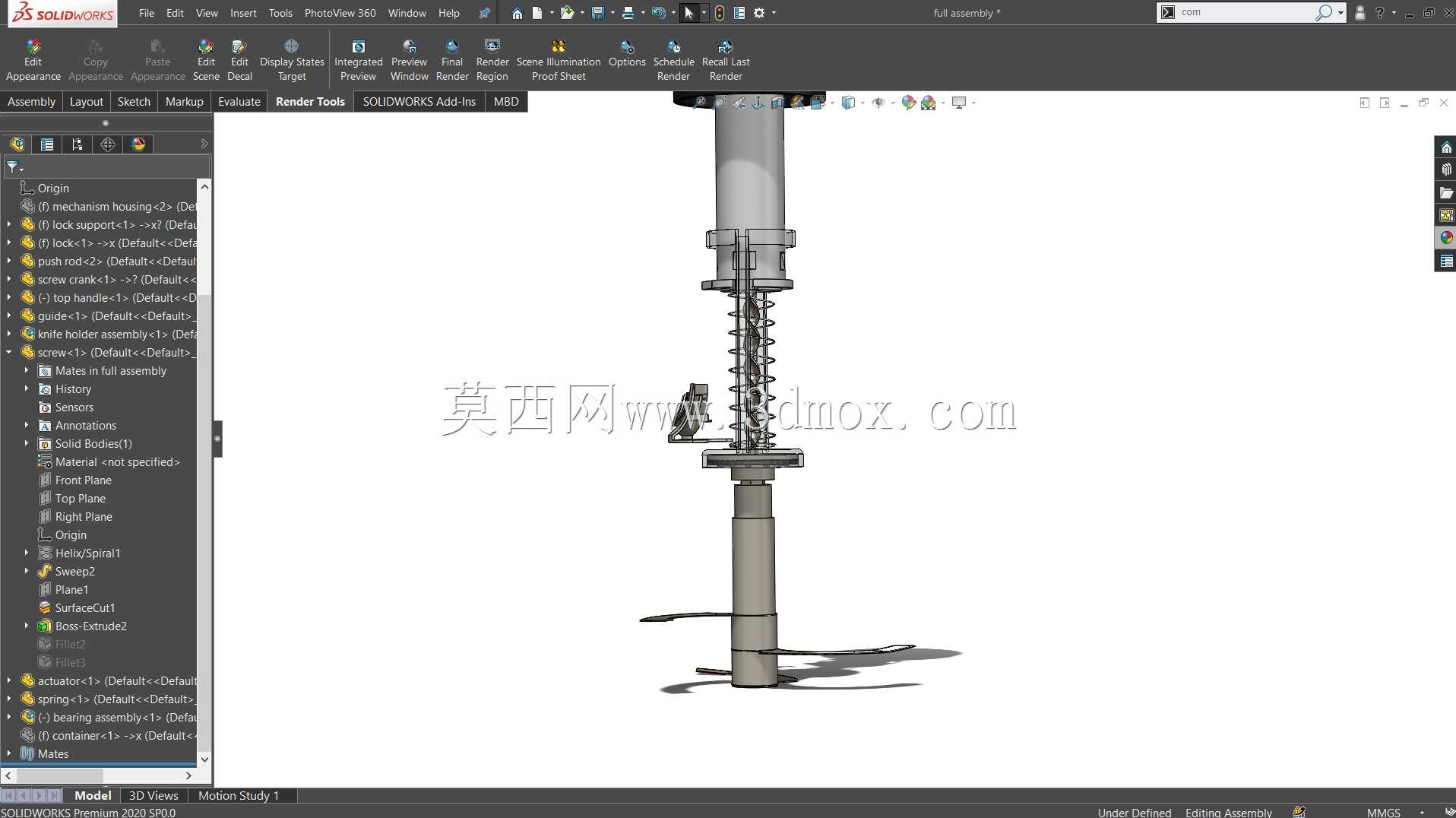

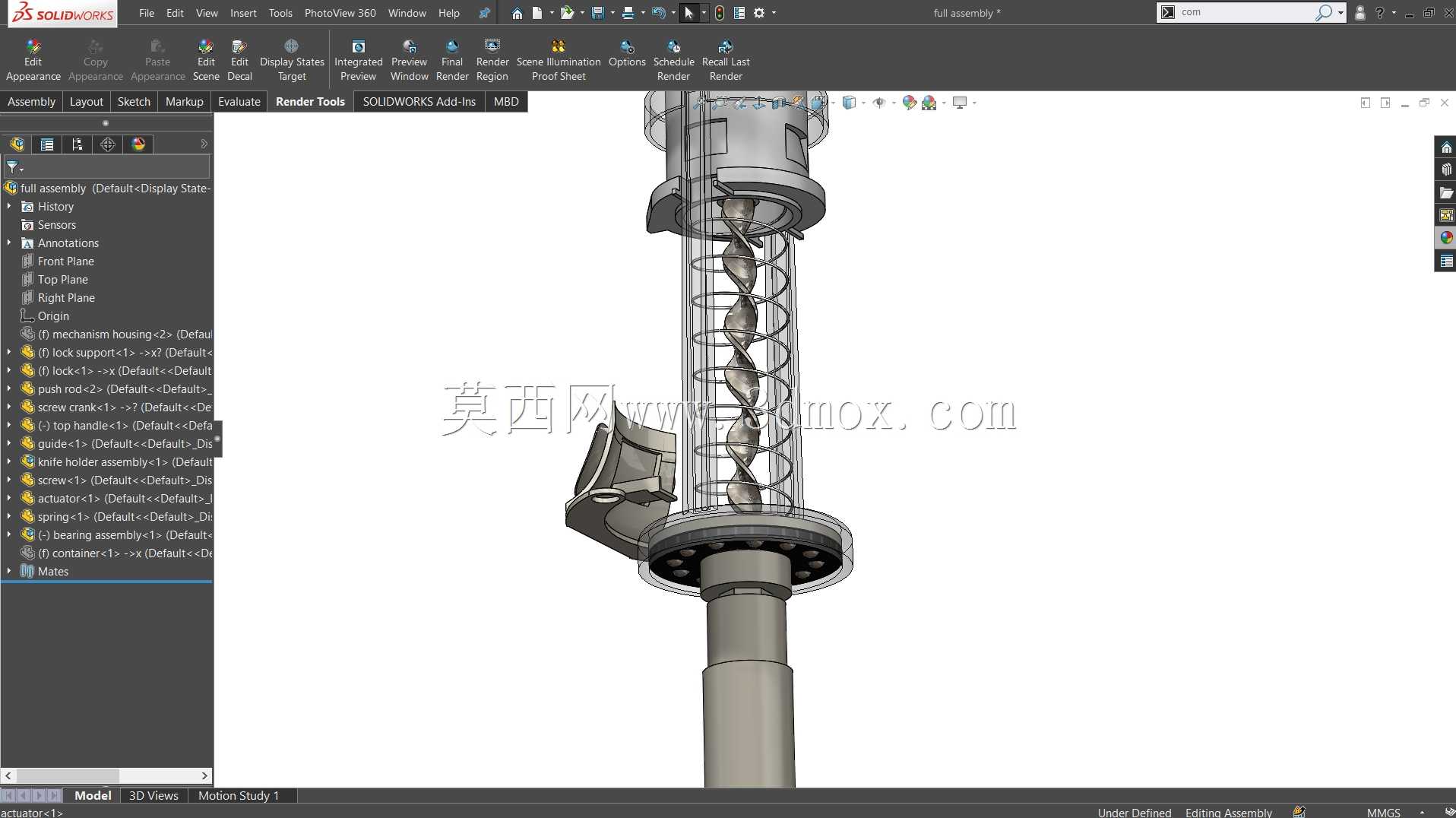

　　中部传动段藏在蓝色立柱外壳内部，核心是将顶部压头的直线往复运动转化为刀轴的单向旋转运动，内部采用棘轮换向机构，下压压头时棘爪卡合带动输出轴旋转，松手后内置复位弹簧将压头顶回初始高位，此时棘轮打滑，刀轴不会随压头回程反转，每一次完整下压行程都能驱动刀片转过固定角度，连续快速按压即可让刀组持续单向高速旋转。立柱外壳做竖向加强筋造型，既提升塑料壳体的抗弯刚度，也能在手部按压时提供直观的受力导向，避免侧向分力导致内部齿轮、棘爪偏磨。顶部压头采用黑色软质包覆的圆盘造型，直径大于立柱截面，手掌按压时接触面足够大，压强更低，长时间连续操作也不会出现局部压痕，压帽和内部推杆之间做周向防转设计，按压过程中压头不会随手部微动发生转动。

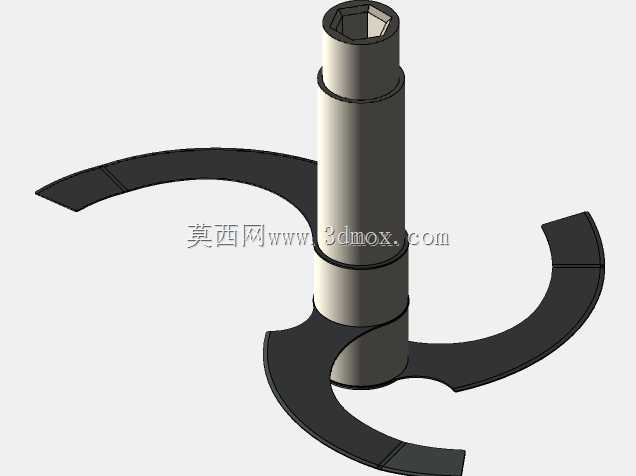

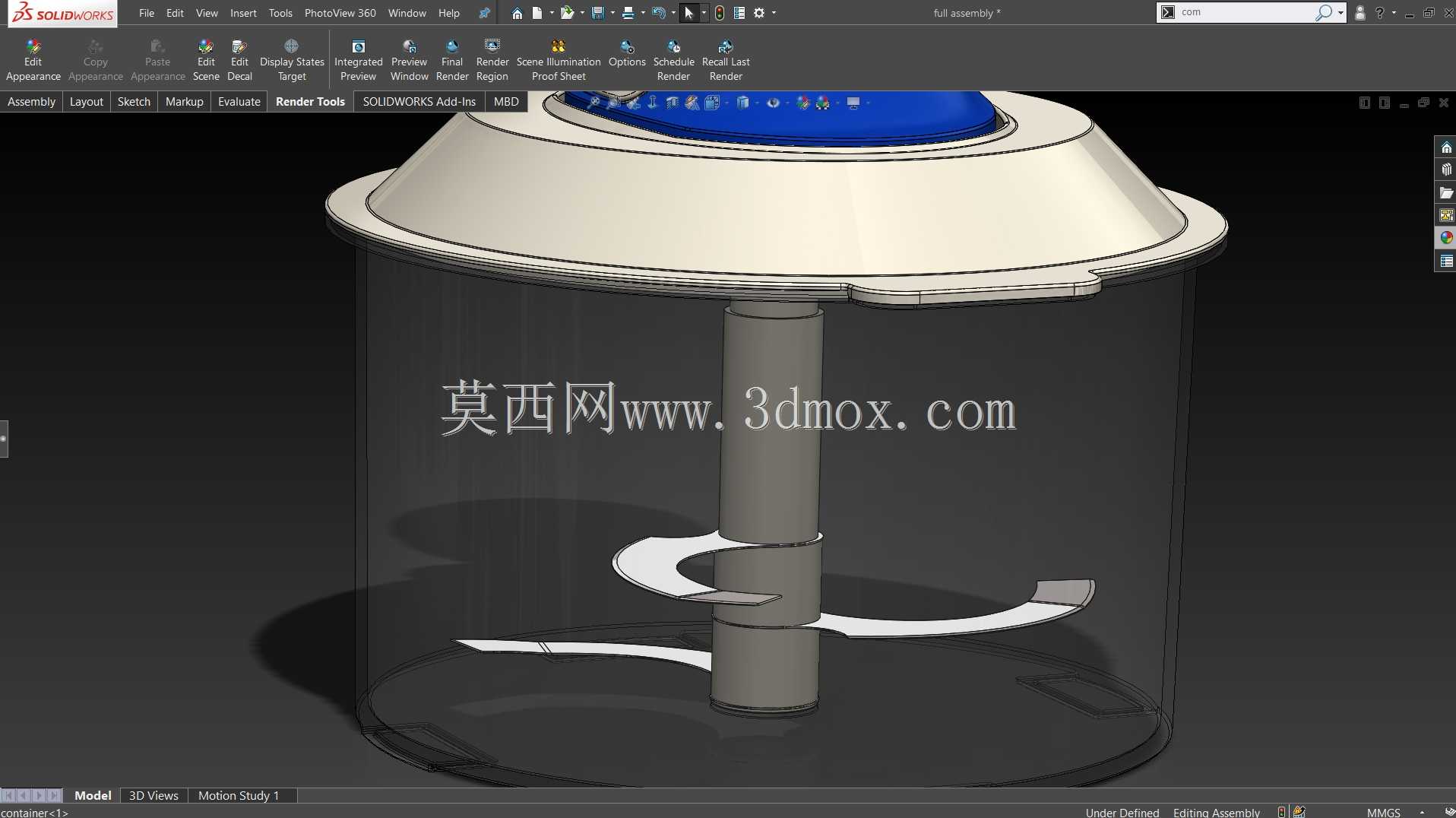

　　刀轴从机座中心竖直向下伸入杯体，轴端安装双层S形弯刃刀片，上下两层刀片在周向错开一定角度，上层刀片位置稍高，负责切削杯体内中上部堆积的物料，下层刀片贴近杯底，将沉在底部的物料卷起切碎，两层刀片的刃口都做微量上扬角度，旋转时可以带动杯内物料形成上下翻动的流场，避免部分物料一直停留在刀组切削范围之外出现大块残留。刀片和刀轴之间采用扁位配合加锁紧螺母固定，装配时刀片对位扁位推入后拧紧紧固件，即可传递扭矩，工作过程中刀片不会相对轴打滑，拆解清洗时拧下螺母就可以将刀片从轴上取下，把刀轴、刀片、杯体、密封胶圈分别冲洗，没有电机、电控元件，所有接触食材的部件都可以直接水洗，清洁死角远少于电动料理设备。机座和杯口的贴合面设置环形硅胶密封圈，切碎带汁水的食材时，液体会被密封圈阻挡，不会渗入上部传动机构内部，保证内部棘轮、弹簧、转轴的工作环境干燥，避免食材汁液进入后滋生霉菌、锈蚀弹簧零件。

　　设计过程中首先确定杯体的容积边界，以日常单次备料的最大食材量为基准，反推杯体内径与高度，再根据刀组的旋转切削半径确定刀片长度，刀片回转直径和杯体内壁之间保留均匀间隙，既不会刮蹭杯壁，也不会让间隙过大导致大块物料卡在刀片与杯壁之间无法被切削。之后匹配传动机构的行程：压头的下压行程对应棘轮的齿距，保证单次按压力度在普通成年人手部舒适施力范围内，不需要用身体重量施压，仅靠手掌下按即可完成驱动，复位弹簧的弹力经过调校，松手后压头可以顺畅回弹到最高位，同时弹力不会过大导致下压时需要额外克服弹簧阻力。整机竖立放置时的占地轮廓仅为杯体的外径尺寸，台面占用面积很小，收纳时机座和杯体可以拆分叠放，橱柜内的竖向空间占用也远低于同容量的电动料理设备。结构建模时所有配合面都预留了塑料件的装配间隙，卡扣、密封圈槽、轴孔配合的公差按照食品级塑料件的成型特性设定，拔模斜度统一适配注塑生产要求，刀片的刃口厚度、折弯角度都按照切削软质食材的受力需求设计，既保证刃口可以轻松切入果蔬、熟肉，也有足够的刚性，按压切碎坚果类稍硬物料时刀片不会出现弯折变形。
