萨帕塔康科迪亚超高层塔楼配筋构造

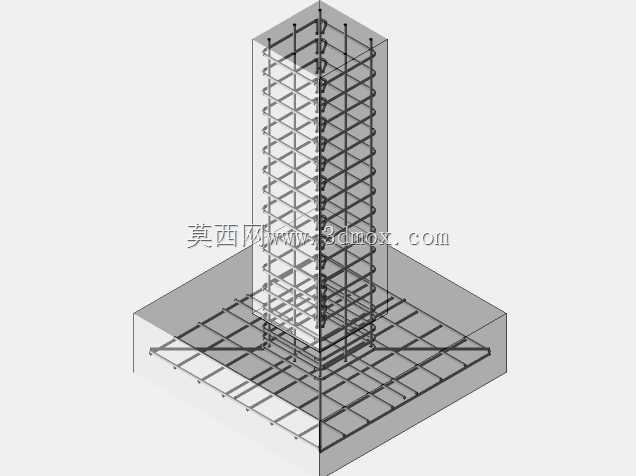

　　这套三维构造模型呈现的是一栋超高层塔楼从基础筏板到上部主体的完整钢筋骨架体系，核心用途在于把二维结构施工图中难以直观表达的空间配筋关系，转化为可旋转、可剖切、可逐层核对的实体参照。现场施工交底时，钢筋班组常因竖向主筋与水平箍筋的穿插顺序、筏板上下层钢筋网片的支撑间距产生理解偏差，借助该模型可以直接指认每一根纵筋的起止位置、箍筋加密区的排布密度，以及基础底板双向钢筋的叠放层次，减少返工。

　　从外形与安装边界看，下部为一块方形扩展筏板，板内布置正交双向钢筋网，网片之间由马凳筋按一定间距架立，保证上层钢筋在混凝土浇筑荷载下不下挠。筏板上方承接矩形核心筒截面，筒壁竖向主筋沿四周连续贯通，水平箍筋自底板顶面起按加密—非加密区间隔排布，模型中以环状线条清晰还原了箍筋在转角处的弯折与搭接。塔楼主体向上收分极小，整体呈高耸棱柱形态，钢筋骨架随高度逐层重复，内部可见纵横拉结筋将两侧钢筋网连成整体，形成类似格构的空间受力体系。

　　设计思路上，这种配筋逻辑遵循竖向构件承担重力与水平荷载、基础筏板扩散上部荷载至地基的传力路径。筏板钢筋网片的覆盖范围明显大于塔楼截面，外伸部分即为基础悬挑边，施工时需在此边界内支设边模并预留保护层厚度；模型把筏板平面尺寸与塔楼柱网的相对位置一并表达，便于核对基础边线与上部墙体的对位关系。上部核心筒的钢筋排布则兼顾了混凝土握裹厚度与钢筋净距，纵筋之间留有足够间隙供混凝土骨料通过，箍筋弯钩在模型中按封闭箍形式体现，反映出对抗震约束的考虑。

　　在结构设计与建模工作流中，这类模型常被用于碰撞检查与施工工序模拟。将钢筋骨架与建筑、机电模型叠合后，可以提前发现竖向管线穿梁、套管与主筋冲突等问题；在浇筑顺序推演中，筏板钢筋先于墙柱纵筋绑扎，墙柱箍筋则需在纵筋就位后自上而下单根套入，模型的分层结构正好对应这一工序。对于教学与培训场景，它把平法图集中抽象的标注符号还原为真实空间形态，初学者通过剖切筏板可以看清上下层钢筋的高差，透过筒壁可以理解箍筋对核心混凝土的约束作用。

　　模型在几何表达上采用线框与半透明实体结合的方式，筏板混凝土以浅灰半透明体块呈现，内部钢筋则以深色线性构件显形，这种处理既保留了结构外轮廓，又不遮挡配筋细节。塔楼顶部钢筋的收头做法、竖向筋在楼层处的连接区段，都在骨架顶端有所体现。基础与上部结构的交接节点是整个体系受力最复杂的部位，筏板顶面以上墙柱纵筋插入基础的锚固长度、水平定位筋的设置，在模型中均有对应构件，施工人员可据此核对锚固是否满足规范要求。

　　从设备与工具角度，该构造模型还可作为钢筋加工下料的辅助参照，箍筋的弯折半径、纵筋的定尺长度与接头错开距离，都能在三维空间中量取后反馈给加工车间。对于BIM协同平台，模型构件可按筏板、墙身、箍筋、拉筋等类别拆分挂接，方便不同专业在同一坐标系下核对标高与轴线。整体而言，它把超高层塔楼最基础也最关键的钢筋工程，从平面符号转化为可度量、可交底、可推演的空间对象，服务于从设计复核到现场绑扎的多个环节。
