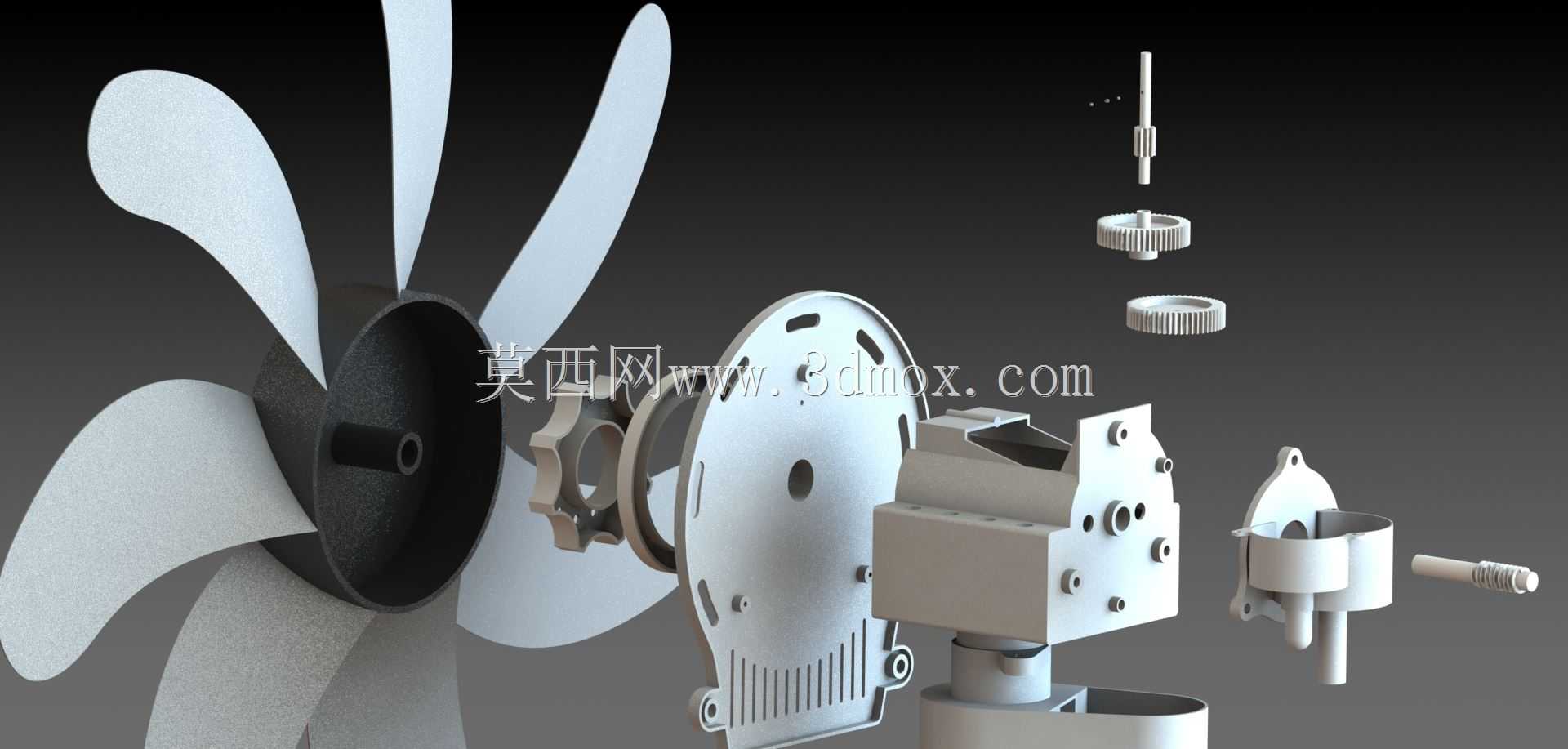

这套台式风扇结构以爆炸视图呈现,从前端扇叶、中心锁紧轴套,到中部电机安装座、摇头减速齿轮组、俯仰调节支架,再到后部控制盒壳体、连接销轴与紧固件,各零件按装配轴线依次排布,能够直观看到整机从散件到成品的完整装配逻辑,适合结构设计人员参考小型家用通风设备的内部布局。
从实际使用场景来看,这类风扇主要放置在桌面、工位、宿舍床头或小型办公区域,通过电机驱动多叶扇叶旋转推动空气流动,实现局部降温、空气循环;摇头机构则带动机头在水平方向往复摆动,扩大送风覆盖范围,避免固定风向直吹人体带来的不适。俯仰支架可调整机头仰角,适配不同高度的送风需求,底座与支撑结构承担整机配重,保证运行时的放置稳定性。
功能结构上,扇叶采用大曲率宽叶片造型,叶片曲面经过扭转设计,旋转时能够持续切割、推动空气,在较低转速下也能获得足够风量,同时叶片前缘做圆滑过渡,减少切割空气产生的紊流噪音。中心轮毂设置轴孔与锁紧结构,可直接套在电机输出轴上,通过轴端卡扣或螺母固定,传递扭矩的同时防止扇叶高速旋转时松脱。

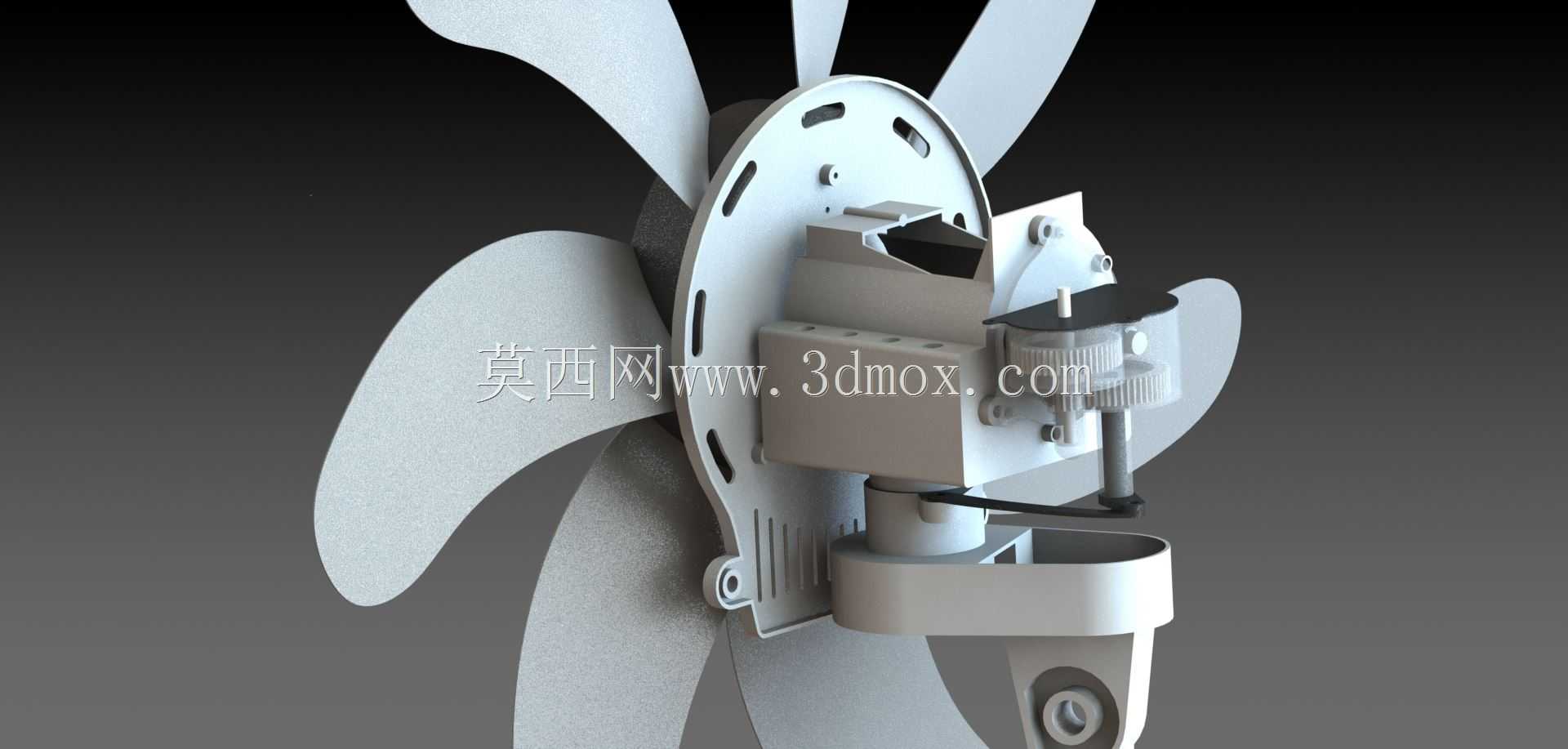

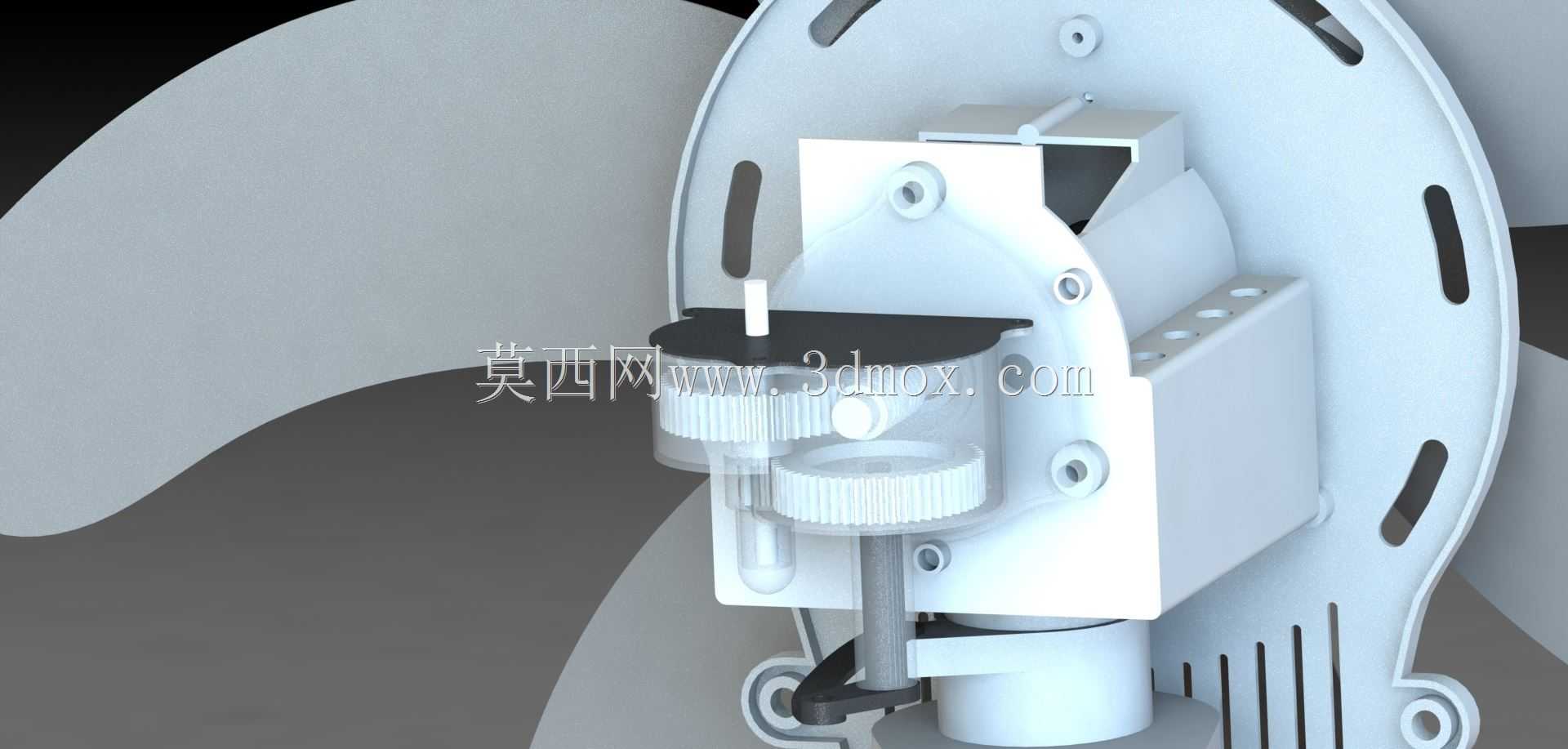

中部的电机安装腔体为钣金冲压成型的半封闭壳体,既预留了电机的安装定位孔与散热间隙,也作为整个机头的承载基体,前端连接风罩与扇叶,后端集成控制元件,下方通过铰接座与俯仰支架相连。摇头传动部分包含小模数圆柱齿轮、传动销轴与限位结构,电机输出的动力经齿轮减速后带动连杆,驱动机头按照固定角度往复回转,齿轮模数小、传动平稳,能够降低摇头动作的卡顿与异响。
后部的控制盒采用分体式壳体设计,上下壳通过卡扣与螺丝组合,内部预留电路板、按键与接线的安装空间,壳体上开设的开孔对应开关、档位调节与走线位置,装配时先将电气元件固定在下壳,再扣合上壳完成封装,兼顾防护性与装配便利性。连接销轴、螺丝等标准件按照装配顺序分散排布,清晰展示了每个紧固件对应的安装位置,避免实际组装时出现错装、漏装。
设计思路上,整套结构优先考虑家用场景的安全与易装配性:风罩采用密集格栅结构(图中爆炸状态未完全展示外罩,实际整机配套防护网罩),防止人体触碰高速旋转的扇叶;所有运动部件都设置限位与防护,摇头角度限制在合理区间,避免线材随机头反复扭转发生磨损;壳体边缘做圆角处理,没有尖锐棱角,符合小家电的安全设计规范。同时零件多采用冲压钣金与注塑件工艺,钣金壳体可通过板材冲压、折弯一次成型,塑料件适合批量注塑生产,能够有效控制整机制造成本。
安装边界方面,扇叶旋转直径决定了风罩的最小外形尺寸,设计时风罩内径需要大于扇叶回转半径,预留足够安全间隙,避免扇叶运转时剐蹭网罩;电机安装孔位按照标准小型家用风扇电机的法兰尺寸设计,中心轴的伸出长度要匹配扇叶轮毂厚度,保证锁紧后扇叶不会轴向窜动;俯仰铰接轴的位置设置在机头重心附近,调整角度后支架的摩擦力能够支撑机头保持姿态,不会出现机头自行下坠的问题;底座支撑面的跨度需要覆盖机头摇头时的重心变化范围,保证风扇在最大摇头角度、最高转速运行时都不会发生倾覆。
对于三维建模从业者而言,这套模型完整保留了每个零件的配合关系:轴与孔的间隙配合、齿轮的啮合参数、壳体的止口定位、螺丝孔的对应位置都清晰可查,在做同类通风产品设计时,可以直接参考其传动布局、零件拆分方式与装配顺序,也可在此基础上调整扇叶叶型、增减控制功能、更换支架结构,快速衍生出不同规格的台式风扇、循环扇产品结构。
