带曲面板组合梁钢结构屋盖

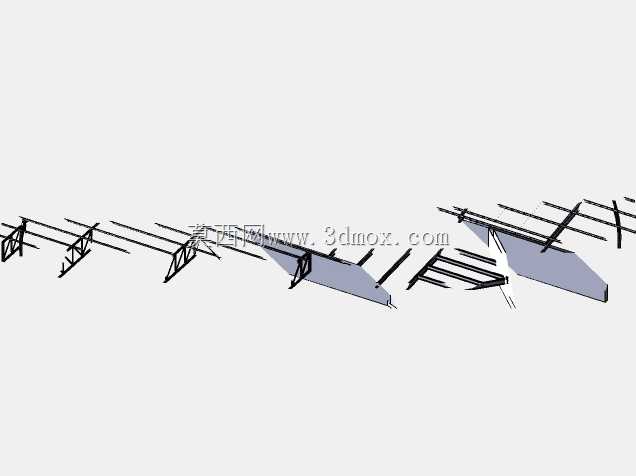

　　该结构模型呈现的是一套用于大跨度屋面覆盖的钢屋盖体系，主体由多榀组合梁、屋架支撑、檩条连接构件以及带弯曲和扭曲形态的屋面板共同组成。模型在三维环境中完整表达了杆件空间走向、节点相对位置、面板搭接关系和屋面坡度变化，适合用于钢结构方案推敲、屋面构造学习、构件干涉检查以及施工布置参考。

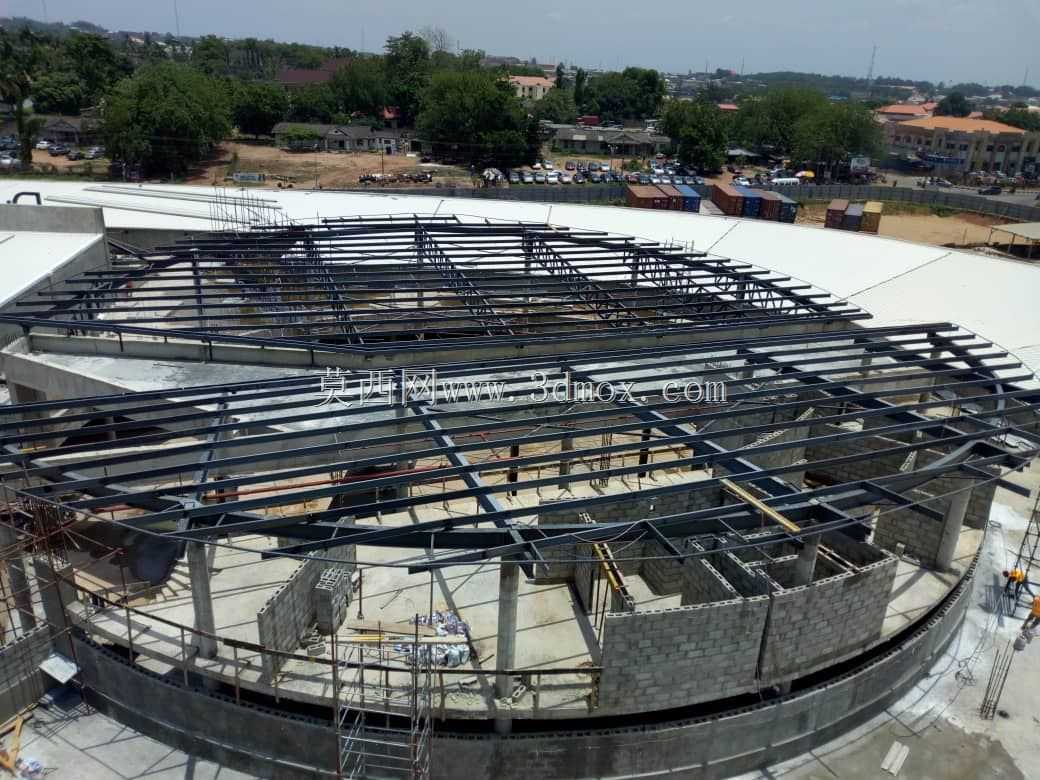

　　从实际工程场景看，这类钢屋盖常见于厂房、仓储库房、小型场馆、站台雨棚、设备检修棚以及需要连续覆盖较大开间的工业建筑中。屋面系统的核心任务并不只是形成外观轮廓，而是要把风荷载、雪荷载、屋面板自重、检修荷载以及局部附加荷载通过面板、檩条、梁架和支撑逐级传递到下部柱或基础。模型中多组梁架沿纵向重复布置，形成明确的承重跨度；相邻梁架之间通过纵向杆件和斜向支撑建立联系，使单片屋架不再孤立受力，而是共同构成具有空间刚度的屋面骨架。

　　组合梁部分采用杆件拼合的方式表达，梁的上弦、下弦和腹杆关系清晰。上弦主要承担屋面板和檩条传来的竖向压力，并在屋面坡度方向上参与抗弯；下弦承受拉力趋势，是屋架跨越开间的重要受力部位；腹杆则在上、下弦之间传递剪力，把集中荷载分散到多个节点。模型中腹杆布置带有三角形稳定特征，这种形式符合钢屋架常见的受力逻辑，能够减少杆件纯弯状态，使更多构件以轴拉或轴压方式工作，从而提高材料利用效率。

　　屋面板并非简单平面板，而是带有弯曲和扭曲变化的组合曲面。这样的造型一方面可以顺应排水坡度和建筑外形要求，另一方面也让屋面在不同开间之间形成连续过渡。面板边缘与梁架、檩条的连接位置在模型中均有体现，设计时需要重点关注板件与骨架之间的贴合边界。若曲面扭转过大，板件在加工、运输和现场安装时都会增加难度，因此在深化阶段应结合板材厚度、压型能力、连接孔位和搭接宽度进行复核。

　　从建模思路上看，该模型先建立屋架的空间定位线，再依据跨度和屋面高度确定梁架轮廓，随后布置腹杆与纵向联系构件，最后通过曲面生成和分割完成屋面板装配。这样的顺序有利于在方案调整时快速修改屋架间距、屋面矢高和面板曲率。对于结构设计人员而言，三维模型的价值在于能够直观发现二维图纸中不易暴露的问题，例如斜杆与面板背面的间隙不足、檩条与梁翼缘连接位置冲突、曲面边缘在端部收口不齐、相邻板件在扭曲区域产生异常折角等。

　　在外形尺寸与安装边界方面，屋盖整体沿纵向由多榀梁架排开，横向则形成单坡或多坡过渡的覆盖宽度。布置时需要先确认下部支承点的柱距或墙顶标高，保证屋架端部支座能够落在可靠的承重构件上。梁架端部应预留安装间隙和连接节点空间，不能让屋面板边缘直接侵入柱顶、圈梁或设备管线区域。若现场需要吊装，还应结合单片屋架的宽度、高度和杆件外伸长度考虑运输边界；扭曲面板则应按板块编号堆放，避免现场因左右件、前后跨混淆而造成返工。

　　屋面支撑体系对整体稳定性十分关键。模型中的交叉杆件和纵向连系件能够限制屋架侧向位移，减少受压弦杆的自由长度，并在风吸力或不均匀雪载作用下改善结构受力路径。实际应用中，支撑布置不应只追求视觉整齐，而应结合端开间、屋脊、天沟、屋面开洞和设备基础位置综合确定。遇到通风器、天窗、管线支架或检修通道时，屋面板和檩条需要局部加强，不能随意切断主受力杆件。

　　该模型对曲面屋面的表达较完整，既能看到骨架承重逻辑，也能看到围护面板与结构框架的装配关系。用于工程沟通时，可围绕屋架间距、支座标高、面板分块、檩条方向和支撑节点继续深化；用于教学或方案展示时，则可借助剖切、隐藏面板和单独显示梁架的方式，观察荷载传递路径与空间构造层次。
