SN04-N方形电感式接近传感器三维建模

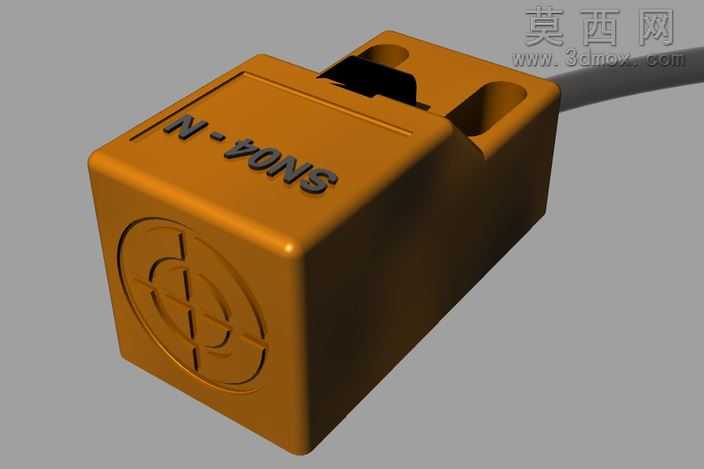

本作品为SN04-N型直流三线式NPN电感接近传感器的三维建模成果，建模过程以实物测绘尺寸为基准，在三维软件中首先搭建主体方块的基础轮廓，精准还原产品18mm见方的标准方型壳体尺寸，对壳体顶部的SN04-N反向阴刻标识做了深度0.3mm的凹陷特征处理，严格匹配实物标识的字体比例与排布位置，同时还原壳体正面的圆形感应区十字标识，将感应面的细微环形凹陷纹理做了等比例复刻，保证外观特征与实物完全一致。建模阶段对壳体顶部的出线槽、安装固定用的两个沉头通孔做了精准的结构还原，沉孔的深度、孔径完全适配标准M3安装螺丝的装配尺寸，出线槽的弧度与线缆衔接位置做了平滑过渡处理，避免模型出现尖锐破面。材质渲染阶段，壳体采用工业常用的橘红色热固性塑料材质，调整材质的粗糙度参数至0.6，还原塑料外壳的半哑光磨砂质感，对壳体边缘的微小圆角做了全局统一处理，模拟注塑成型工艺的自然圆角特征，避免直角边缘的生硬感；线缆部分采用黑色PVC软胶材质，添加轻微的材质反光效果，还原线缆外皮的柔性质感，感应面标识区域做了轻微的光泽度区分，突出感应区域的视觉辨识度。结构设计上完整还原产品的内部腔体预留空间，可清晰展示内部电感线圈、电路处理模块的安装位布局，模型所有特征均做了参数化关联，可根据同系列不同规格产品的尺寸需求快速调整参数生成对应型号模型，整体模型面数控制合理，无冗余碎面，既可以用于产品宣传渲染图制作，也可直接导入工控系统装配场景做布局模拟，适配工业自动化产线的三维方案演示、工控元件库搭建等使用场景，模型的所有配合尺寸均符合行业通用安装标准，可直接用于虚拟装配的干涉检查环节。
