Autonics电容式接近传感器三维建模作品

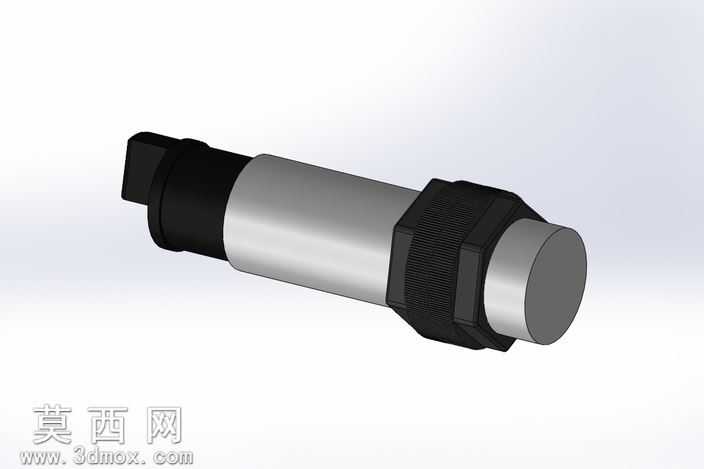

本作品为Autonics品牌电容式传感器的三维参数化建模成果，建模过程严格参照实物产品的工程尺寸比例完成，整体采用圆柱式主体结构设计，还原了工业级电容传感器的典型外观与结构特征。建模阶段首先通过旋转凸台命令生成传感器的主体金属外壳基体，外壳部分采用哑光银灰色金属材质参数设置，模拟工业传感器常用的铝合金阳极氧化表面质感，还原金属壳体的细腻磨砂反光效果。主体中段的六角锁紧螺母结构采用多边形拉伸配合螺纹装饰线完成建模，螺母表面设置细密的滚花纹理特征，还原实物安装调节时的防滑触感结构，材质采用黑色硬质工程塑料参数，模拟尼龙加纤材质的哑光耐磨质感。传感器前端的感应端面采用平整圆形端面设计，设置略突出于锁紧螺母的尺寸结构，端面材质采用与主体一致的金属质感参数，还原电容感应面的平整加工特征。尾部的出线端接头采用阶梯式圆柱结构，末端设置方形出线卡扣结构，接头部分采用黑色橡胶质感材质参数，模拟线缆接头的防滑耐磨橡胶特性，还原尾部接线部位的防护结构特征。整体建模过程中对各部件的装配间隙做了精细化处理，金属壳体与塑料部件的衔接处设置合理的装配公差表现，所有边角位置均按照工业产品的加工工艺添加了微小的倒角特征，避免模型出现尖锐直角不符合实际生产工艺的问题。渲染阶段采用柔和的工业产品展示布光，主光源从侧上方打亮主体金属外壳，突出金属材质的光影过渡效果，辅助光源补光暗部结构，清晰展现滚花螺母的纹理细节与尾部接头的结构层次，整体模型结构完整，各部件可拆分用于装配演示，能够直观展现该款电容式传感器的外观结构与各组成部分的形态特征，可用于工控系统设备的装配模拟、产品展示、教学演示等场景。
