NPN型接近传感器中继接线结构三维设计

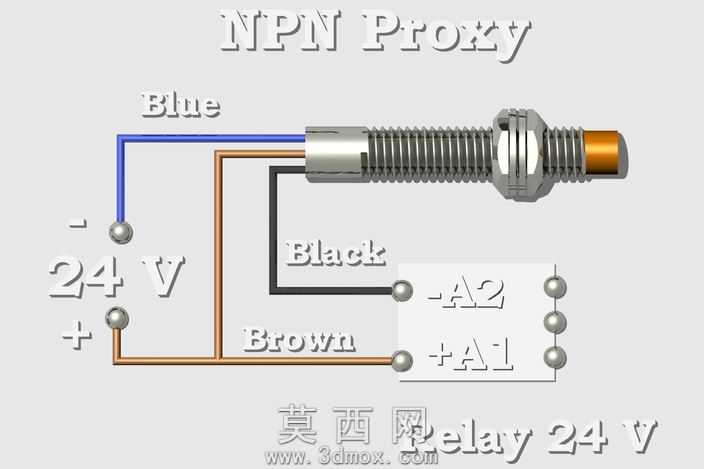

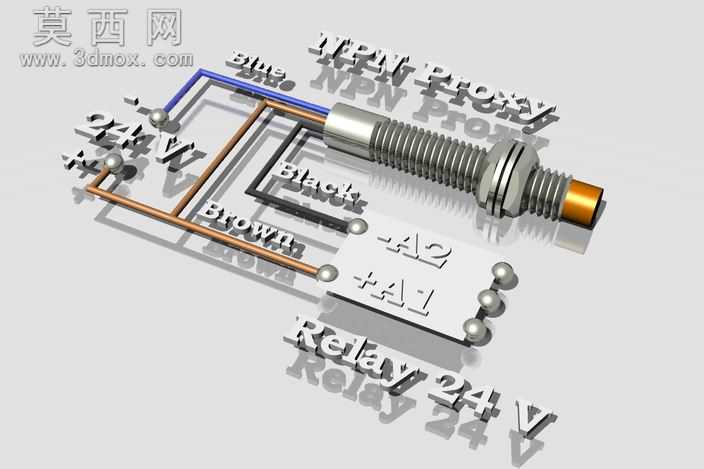

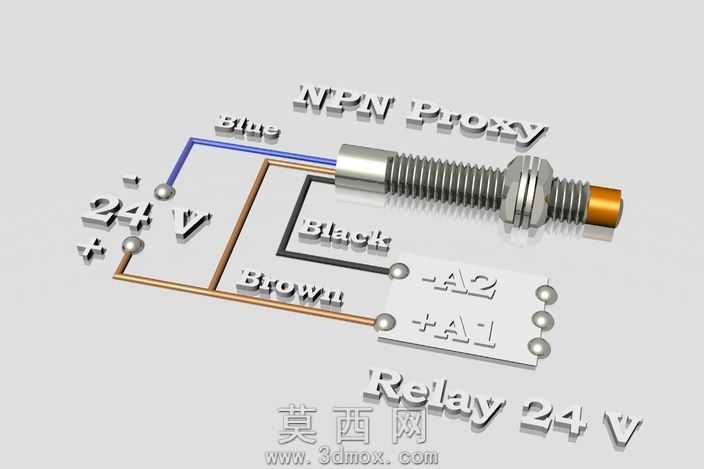

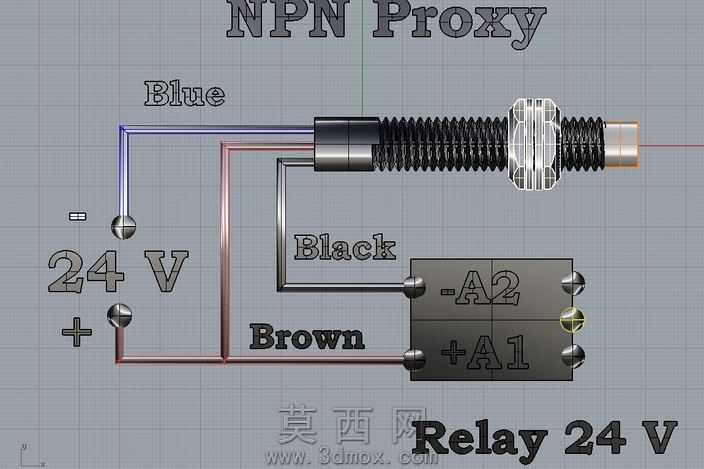

本作品围绕工业工控场景中NPN型接近传感器与24V中继的接线连接需求开展三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件尺寸均参照工业常用M12螺纹型接近传感器、HH52P系列小型中继的实际安装尺寸进行1:1还原，确保模型可直接用于电气安装教学、接线方案演示场景。建模过程中首先完成接近传感器本体的结构搭建：还原传感器金属螺纹外壳、橙色感应端头的结构特征，对螺纹段采用螺旋线扫描特征生成标准公制螺纹，还原外壳表面的防滑滚花细节，感应端头赋予半透明橙色工程塑料材质，金属外壳赋予磨砂不锈钢材质，还原真实工业元件的视觉质感。其次完成中继接线端子部分的建模：还原中继底座上A1、A2电源接线端子的结构，端子部分采用黄铜金属材质，底座部分赋予白色阻燃工程塑料材质，端子上的固定螺丝还原一字槽细节，确保结构真实可辨。接线部分的建模是本作品的核心设计内容：严格遵循NPN型接近传感器的接线规范，分别搭建棕色电源线、蓝色零线、黑色输出线三根导线模型，导线采用扫掠特征生成自然的布线弧度，避免生硬的直角走线，还原实际接线时的线缆弯曲状态；三根导线分别赋予对应颜色的PVC绝缘材质，导线端头剥线部分露出铜芯，赋予亮面黄铜材质，清晰标识每根导线的接线走向：棕色线接24V电源正极、蓝色线接电源负极、黑色线接中继的A2端子，中继A1端子接24V正极，完整呈现NPN型传感器控制中继的接线逻辑。渲染环节采用环境光加定向补光的布光方案，在灰色哑光地面上生成柔和的模型倒影，提升整体展示的立体感，所有元件的材质参数均经过反复调试：金属部件调整反射粗糙度参数模拟真实金属的哑光质感，塑料部件调整漫反射参数还原工程塑料的哑光特性，导线部分添加轻微的光泽度模拟PVC线缆的表面质感。设计过程中特意将接线端子、导线走向做放大化清晰展示，避免元件之间的遮挡，让观看者可以直观识别每一根导线的连接位置，解决了传统接线示意图不立体、走线逻辑不清晰的问题，可直接用于工控入门教学、电气接线培训的演示素材，也可作为电气柜布线设计的参考模型，帮助初学者快速掌握接近传感器与中继的接线方法，规避接线错误导致的元件损坏问题。
