手动杠杆式花生榨油机整机结构设计

　　这套手动杠杆式花生榨油机的三维结构，面向小型油料加工、农户自产自用、乡村作坊以及教学实训场景搭建，核心用途是对预处理后的花生坯料施加机械压力，通过物理挤压方式将油料细胞内的油脂析出，完成花生毛油与压榨饼粕的分离作业。区别于大型连续式螺旋榨油生产线，该机型不需要配套动力电源与复杂液压站，依靠人力施加杠杆作用力即可完成压榨循环，在缺电山区、流动加工点、小型农产品展示区以及农机原理实训课堂中，都具备很强的适配性。

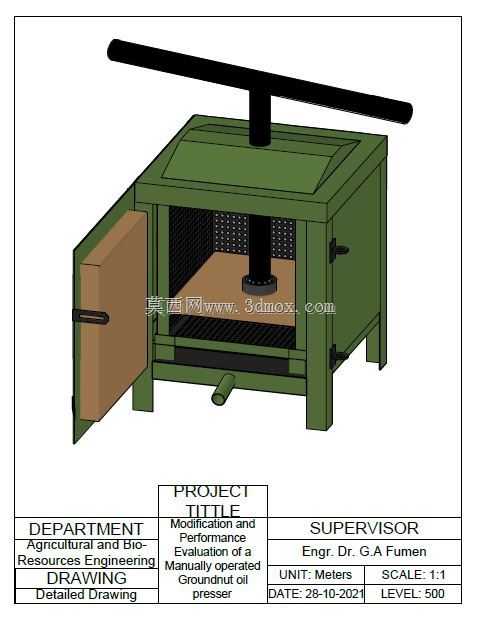

　　从整机功能布局来看，设备采用柜式承载框架作为主体支撑，四根立式支腿将作业腔体抬离地面，腔体底部预留出油导流管口，压榨过程中渗出的毛油可顺着腔底斜面向管口汇集，直接接入下方接油容器，避免油液在机体内积存。压榨工作腔设置为带镂空孔板的围合结构，内壁密布通油小孔，受压后油料挤出的油脂可以穿过孔板向外流出，而花生饼粕被拦截在腔体内，压榨完成后打开侧部铰接仓门即可整体取出成型油饼，清理残料与重复装填坯料的操作路径非常顺畅。

　　施压执行部分采用长横置杠杆搭配中央压杆的结构形式，杠杆力臂向两侧大幅延伸，操作人员在杠杆端部施加较小的下压力，即可通过力臂放大作用在压盘端面形成数倍的压榨载荷，压盘垂直伸入工作腔内部，正对装填好的花生料层均匀施压，避免局部偏载导致料层开裂、跑料或者出油不畅。杠杆与压杆的连接位置设置回转配合结构，施压过程中压杆始终保持垂直下行，不会出现横向偏摆，保证压盘对料层的压力均匀分布。仓门采用侧开铰接形式，配装横向锁紧扣，压榨前关闭仓门并扣紧锁件，可承受腔体内料层受压产生的侧向胀力，防止压榨过程中仓门被撑开漏料。

　　结构设计阶段优先考虑了手动作业的受力合理性与制造可行性，柜体框架采用板材折弯焊接的成型思路，所有承力立柱、横梁的壁厚都按照人力杠杆最大施力工况下的弯曲强度校核，杠杆长杆选用抗弯截面型材，避免满行程施压时杆体出现过大挠曲变形。工作腔内部的孔板做可拆卸设计，长期使用后孔眼被油渣堵塞时，可以整体抽出清理，也能根据不同油料的颗粒大小更换不同孔径的滤板，除花生外，经过炒制、破碎、蒸坯预处理的菜籽、芝麻、大豆等小颗粒油料，也可放入腔体内完成压榨作业。

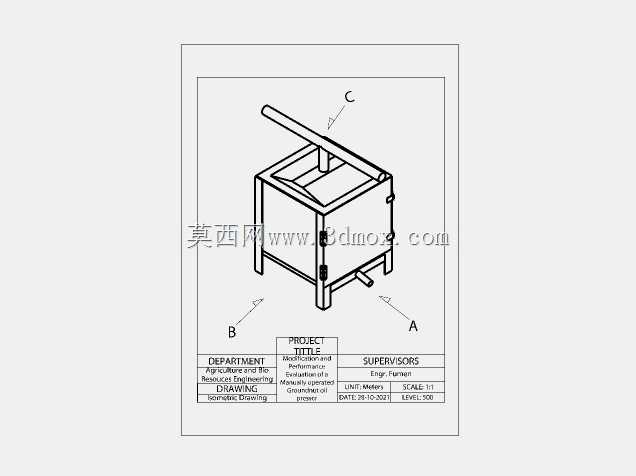

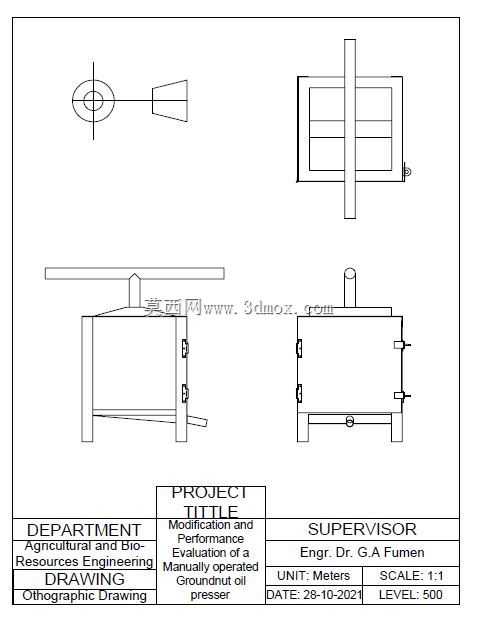

　　外形与安装边界方面，整机落地占用面积接近小型方桌尺寸，四根支腿的外轮廓构成稳定支撑矩形，放置在平整硬化地面即可作业，不需要额外打地脚螺栓固定，设备整体高度适配成年人站立操作杠杆的施力姿态，顶部横向杠杆的两端延伸长度预留出人员下压操作的活动空间，现场布置时需要在杠杆左右两侧留出足够的挥臂空间，避免施压过程中杠杆碰触周边障碍物。底部出油口距离地面预留接油桶放置高度，常规小型接油容器可直接推入机体下方对位。仓门开启侧预留出开门取饼的操作距离，铰接门旋转全开后不会与支腿发生干涉。

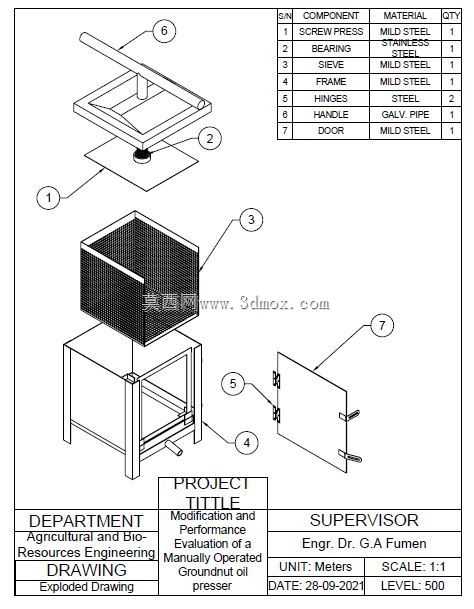

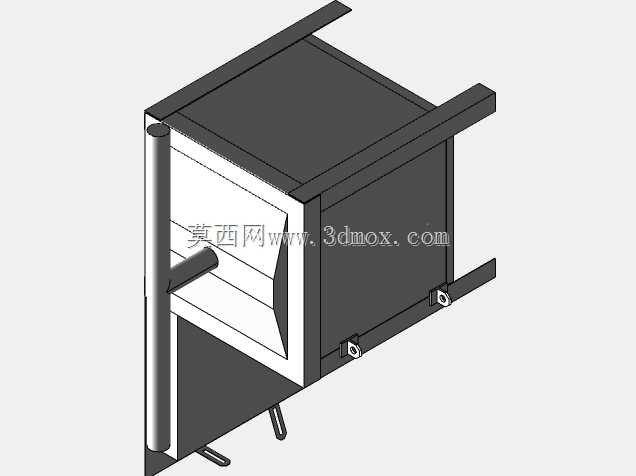

　　从建模结构逻辑来看，所有配合部件都还原了实际装配关系：铰接门的转轴位置、锁扣的扣合行程、压杆与顶部导向位的滑动配合、孔板与腔体的嵌装定位、支腿与柜体的连接固定面都按照实际加工装配关系搭建，设计人员可以直接在该结构基础上调整杠杆长度来改变压实力上限，也可以更换压盘直径适配不同容积的压榨腔，对于低成本小型粮油加工设备的开发、手动压榨机械的原理验证以及农机动手实训教具制作，都能提供完整的结构参考。整机没有复杂的精密传动部件，日常维护仅需要在杠杆回转位、压杆滑动面定期涂抹润滑脂，清理腔体内残留油渣，使用门槛与维护成本都适配基层零散加工的实际需求。
