英规一体式带线手机充电适配器结构设计

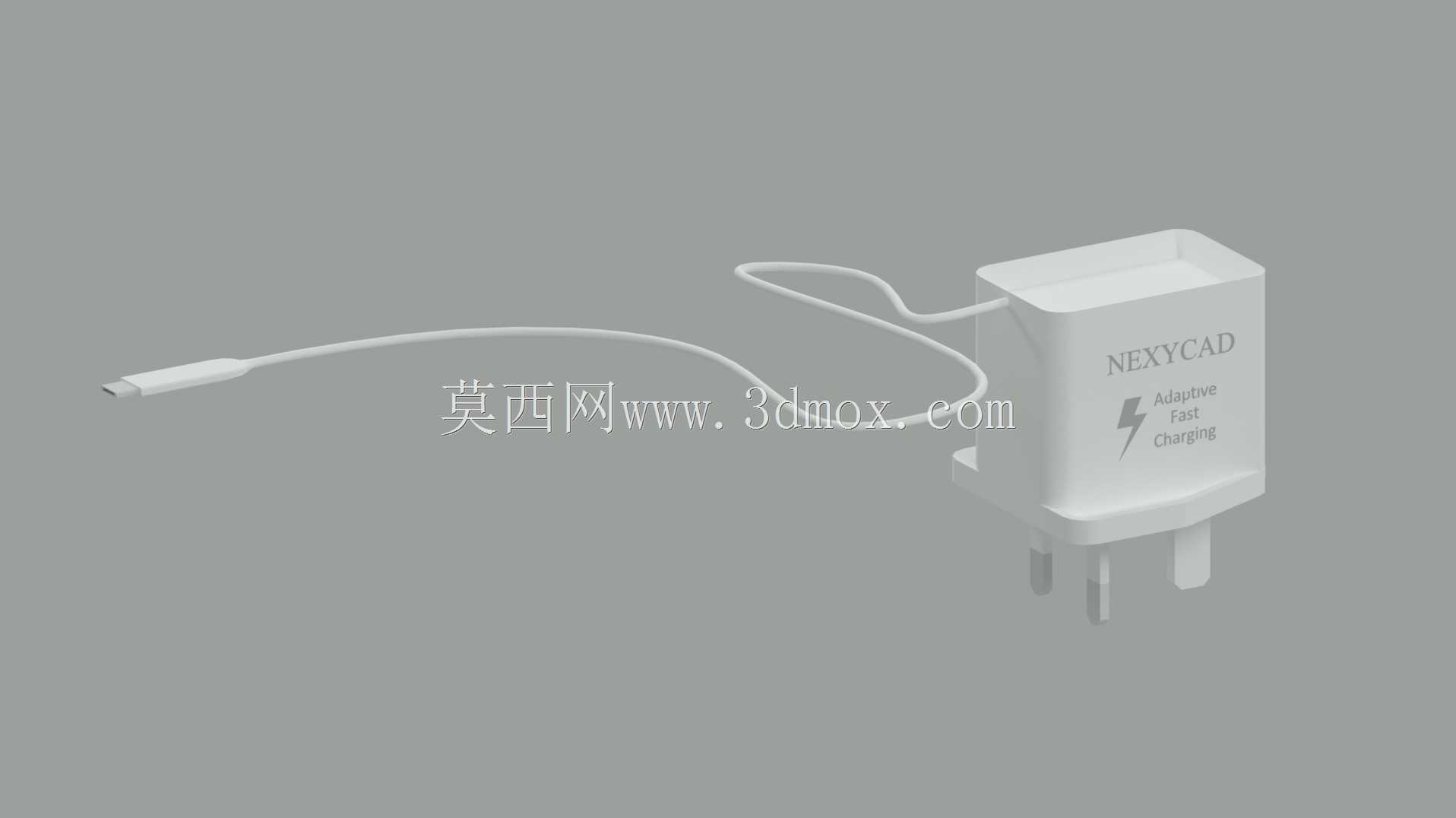

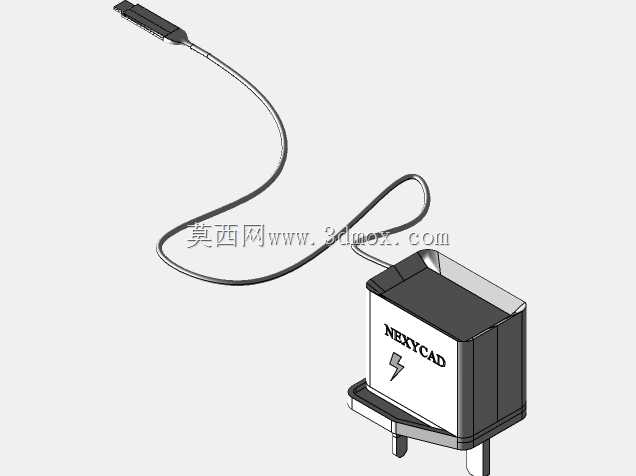

这款带线一体式充电适配器，主要面向民用消费电子供电场景，适配英标插座使用区域的日常手机、小型数码设备充电需求，可直接为支持对应接口的移动终端提供稳定的低压直流供电，也可作为小型便携数码外设的外接供电配件使用。从结构设计层面来看，整体采用插脚与主体一体化的布局，插脚为英规标准三方脚结构，插脚伸出主体底面的长度符合对应区域安规要求，插脚根部做了加强筋过渡处理，避免频繁插拔过程中插脚出现歪斜、断裂的问题，插脚与主体外壳的配合间隙控制在0.1mm以内，既满足装配公差要求，也能防止日常使用中灰尘、水汽从缝隙进入壳体内部。主体外壳采用上下扣合的装配结构，壳体壁厚均匀控制在1.2mm，既保证外壳的抗摔抗挤压强度，也不会造成材料冗余增加整体重量，壳体表面做了细微的磨砂纹理处理，握持插拔时不易打滑，同时能减少日常使用中表面划痕的产生。自带的充电输出线从壳体侧端引出，出线位置做了弧形的应力释放结构，也就是常说的线尾SR部分，长度设计为8mm，可承受日常使用中不同角度的弯折拉扯，避免线芯在出线位置出现断裂，线缆本身的外径控制在3.2mm，内部线芯采用多股细铜丝绞合结构，兼顾柔韧性与载流能力。内部腔体的布局上，预留了足够的空间放置高压整流、变压、稳压输出的电路板，高压区域与低压输出区域之间设计了隔离挡筋，满足安规绝缘距离要求，电路板与壳体之间预留了0.3mm的装配间隙，方便打胶固定同时避免壳体注塑形变挤压电路板元器件。整体外形为近似长方体的圆角结构，棱边全部做了R2的圆角过渡，没有尖锐棱角，日常携带时不会刮蹭包内其他物品，整体的外形尺寸控制在长45mm、宽35mm、高度26mm的范围内，插脚收纳状态下（该款为固定插脚无折叠结构）整体占用空间极小，方便日常外出携带。在实际使用场景中，这类适配器可直接插入墙面插座、插排等供电端，无需额外搭配充电线，避免了单独收纳线材的麻烦，输出端的接口为通用的手机充电接口，可直接对应手机等设备的充电口，即插即用。设计过程中还考虑了日常使用的散热需求，壳体上下盖的配合位置预留了细微的透气缝隙，内部元器件工作产生的热量可通过缝隙自然对流散出，长时间满载充电时外壳表面温度可控制在安全范围内，不会出现过热烫手的问题。插脚的位置布局经过重心校核，插入墙面插座后整体重心落在插脚的支撑范围内，不会因为自身重量导致插头歪斜、从插座脱落的情况，适配市面上绝大多数标准英规插座、插排的孔位间距，不会出现插脚干涉相邻插座位的问题。
