农用玉米脱壳脱粒机组结构设计

　　这套三维结构围绕丘陵农户、小型粮食加工点和季节性收粮场地的玉米处理需求展开，设备将果穗喂入、脱壳、脱粒、籽粒清选与杂余排出集中在同一机架上，适合在晒场、合作社库房、村口临时加工点等空间有限的场景使用。整机采用立式主机加侧置动力单元的布置方式，主机上方设置倾斜喂料斗，果穗可依靠自重滑入工作腔，减少人工持续推送的强度；下部保留筛面和出料区域，便于籽粒收集、风选清理和杂余分离。

　　从实际用途看，该设备面对的是带苞叶或初步剥皮后的玉米果穗，工作时既要让苞叶、碎芯与籽粒分离，又要避免籽粒过度破碎。结构上，主机内部需要兼顾揉搓、打击和筛分三类动作：上部腔体完成果穗导入与初步破壳，中部通过旋转工作部件对玉米芯和籽粒进行分离，下部网格筛面承担粒径分级与漏料。苞叶、轻杂和粉尘可随气流或专门通道排出，籽粒透过筛面进入收集位置，玉米芯等较大杂物则沿指定方向离开机体。

　　设计思路上，模型没有采用复杂的一体式封闭外壳，而是以方管焊接机架作为承载基础，再将料斗、护罩、筛箱、轴承座、带轮和动力机分层安装。这样的布置便于检修：上部护罩拆开后可观察脱粒腔，侧面传动带轮外露但设有明确运动边界，下部筛体周围留出清理空间。机架立柱与横撑形成稳定框架，支脚高度考虑了接料筐或麻袋放置空间，同时让设备在不平坦的水泥地、夯土地面上具备调整余量。

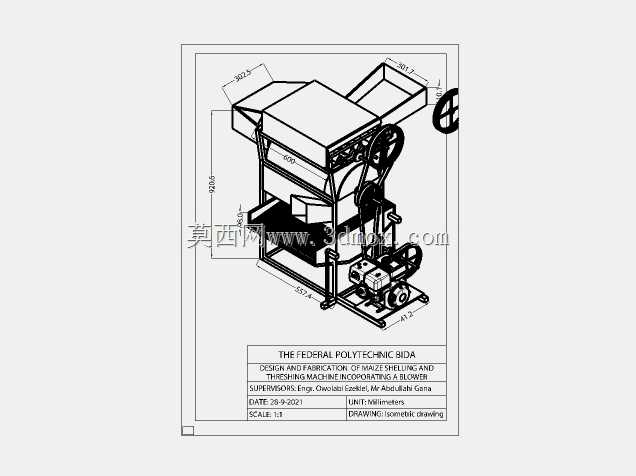

　　外形尺寸方面，整机高度主要由高位喂料斗决定，喂料口抬升后可降低人工上料时的弯腰幅度，但也要求安装位置上方留有进料和检修空间。设备长度方向包含主机、皮带传动区和柴油机底座，布置时不能只按主机投影计算占地，还需在柴油机一侧预留启动、加油、散热和维护距离；宽度方向则要考虑带轮防护罩、出料通道及人员操作站位。若在固定车间内使用，应将设备放在靠近排风或开门的位置，便于粉尘和轻杂扩散；若作为流动加工设备，底座需要兼顾吊装、捆扎和短距离转运。

　　动力配置采用柴油机经带传动驱动主机的方案，适合电力不稳定的乡村作业环境。大小带轮与三角带形成减速增扭关系，飞轮式大轮在模型中以醒目的轮缘结构表现，其作用不仅是传递动力，也能储存转动惯量，降低果穗集中喂入时的转速波动。设计带传动时需要关注中心距、带轮包角和张紧方式，皮带过长会造成抖动，过紧则增加轴承负荷。柴油机底座与主机机架之间应保持可靠对中，避免带轮偏摆导致皮带早期磨损。

　　喂料斗的斜壁角度是结构设计中的关键点。角度过缓，潮湿果穗容易在斗内搭桥；角度过陡，虽然下料顺畅，但整机高度和物料冲击速度都会增加。模型中料斗采用深槽斜置形式，侧壁向工作腔收拢，能够引导果穗以较稳定的姿态进入。护罩外形则兼顾安全与导流，内部空间需为物料翻滚和苞叶排出保留余量，外表面避免出现容易堆积粉尘的窄小平台。

　　下部筛分区域采用网格状筛面，筛孔尺寸决定籽粒与芯轴、碎壳的分离效果。筛面倾角、振动或固定方式、物料停留时间都会影响损失率和含杂率。对于三维建模而言，筛面不能只做视觉薄片，需要体现支撑边框、压条、连接耳板和检修拆卸路径；机架下方的横梁要承受筛体和物料的交变载荷，支腿连接处应避免应力集中。

　　操作安全边界同样需要在结构阶段考虑。带轮、飞轮和柴油机启动轮附近属于旋转危险区，整机就位后应保证操作人员正常站位不直接接触运动件；喂料口高度与手到工作腔的距离要满足防误入要求；出料侧需留出容器更换空间，避免人员在设备运行时钻入下部清理。维护时，皮带拆卸、筛面清理、柴油机燃油加注和轴承润滑都应在不需要大面积拆解主机的情况下完成。

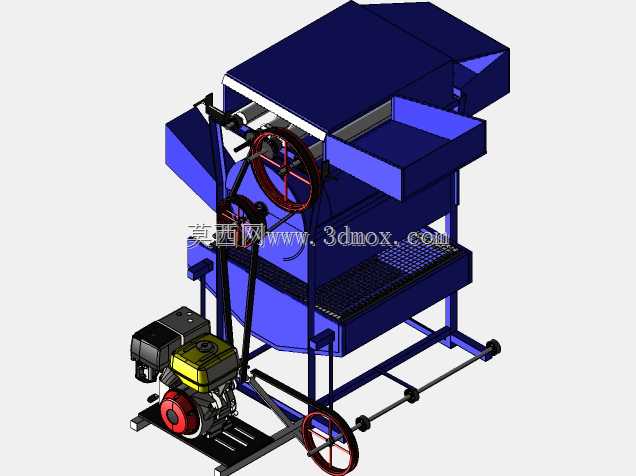

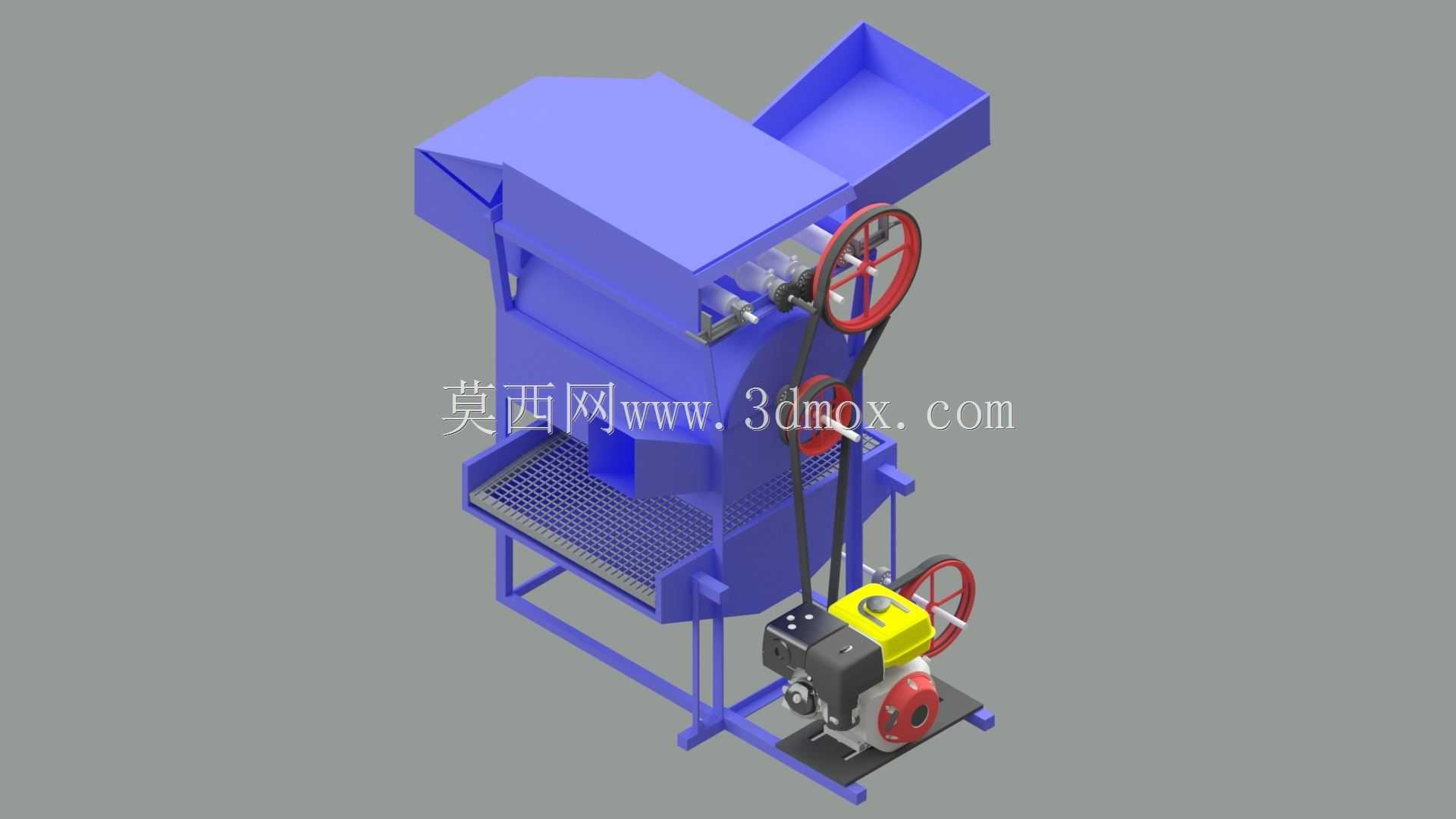

　　从建模表达来看，该模型完整呈现了料斗、主机壳体、带轮、皮带、机架、筛面、柴油机及底座的相对关系，适合用于农用脱粒设备的方案校核、布局评审、干涉检查和结构改进。工程人员在深化设计时，可进一步补充脱粒滚筒、凹板筛、风选通道、防护罩、轴承选型和焊接件尺寸，使概念模型转化为可加工、可装配、可维护的现场设备。
