工业低氮燃烧器三维结构设计模型

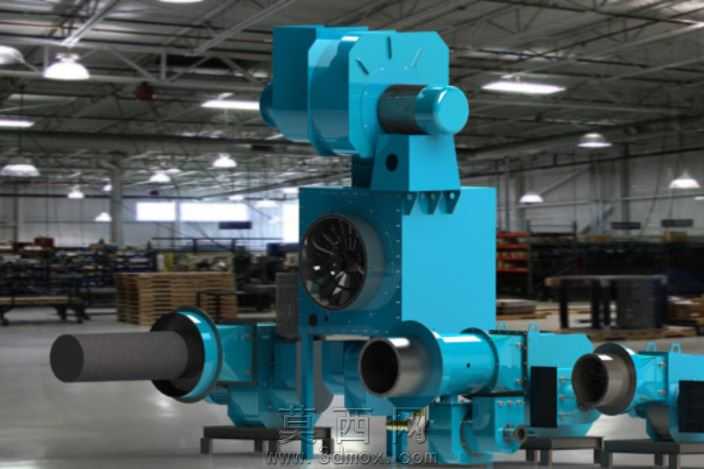

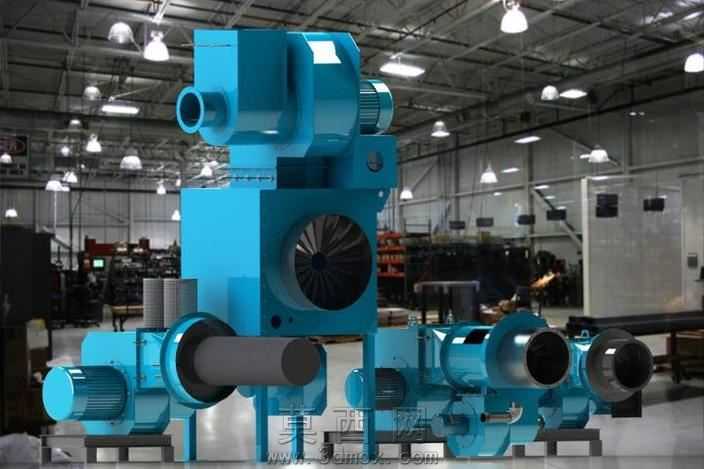

本模型为工业燃烧器的完整三维设计成果，建模过程严格遵循工业燃烧设备的实际生产制造逻辑，在SolidWorks环境下完成全参数化建模，所有结构尺寸均参考主流工业燃烧器的通用设计规范设定，可直接用于结构验证、方案展示与教学演示场景。模型整体采用模块化建模思路，将燃烧器拆解为送风腔体、燃料输送管路、燃烧筒组件、调节执行机构、安装固定基座五大核心模块，各模块之间保留完整的装配约束关系，可实现动态拆解查看内部结构，也可单独导出单个部件进行二次结构优化。材质渲染阶段针对不同部件的实际应用材质做了精细化区分：主体送风腔体采用工业蓝哑光烤漆材质，还原设备出厂时的漆面质感，表面添加细微的颗粒纹理模拟真实喷涂效果；金属管路部分采用拉丝不锈钢材质，调整反射参数还原金属表面的漫反射与高光特性，接口法兰位置做了倒角与焊缝细节处理，还原真实焊接装配的工艺特征；燃烧筒出口部分采用耐高温合金钢材质，表面做轻微氧化做旧处理，模拟设备长期高温工作后的材质状态；调节机构的手柄、旋钮部件采用防滑橡胶与工程塑料材质，调整粗糙度参数还原橡胶的哑光磨砂质感。结构设计上充分考虑工业燃烧器的实际功能需求：送风腔体内部预留风机安装位与导流叶片结构，可保证助燃空气均匀输送至燃烧区域；多组燃料输送管路采用同轴嵌套设计，可实现燃气与助燃空气的预混调节，适配不同功率的燃烧工况；燃烧筒端部设置稳焰盘结构，建模时还原了稳焰盘上的切向开孔与旋流叶片，可保证火焰稳定不脱火；侧面的调节执行机构保留了转动副约束，可模拟风门与燃料阀的联动调节动作，直观展示负荷调节的工作逻辑；底部安装基座设置了多组螺栓安装孔与减震垫安装位，符合现场安装的实际固定要求。建模过程中对所有易干涉部位做了间隙验证，保证各活动部件不存在结构干涉，所有管路接口的尺寸均符合通用工业管路的连接标准，可直接对接外围管路模型完成整套供热系统的装配。渲染输出阶段采用工厂车间实景作为环境背景，添加车间顶部的工业照明光源，调整阴影参数让模型投影自然柔和，还原设备在生产车间内的真实展示效果，可直接用于产品宣传样册制作、客户方案汇报以及职业院校的热能设备教学演示场景，帮助观看者快速理解工业燃烧器的内部构造与工作原理。
