平板式螺旋盘管太阳能集热装置设计

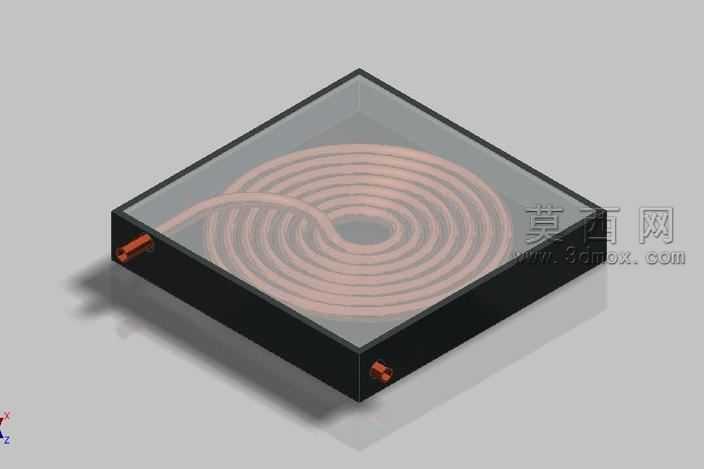

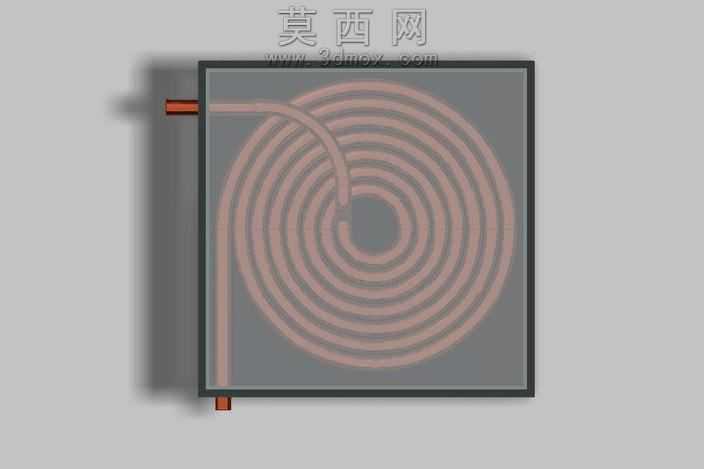

本作品为平板式螺旋盘管结构的太阳能集热核心装置三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化设计，首先以基准平面定位集热板的外框轮廓，绘制带圆角的矩形边框草图，通过拉伸命令生成具有一定壁厚的方形集热外框，外框预留两个同轴心的管路接口位，分别作为冷介质入口与热介质出口，接口处做倒圆角处理避免应力集中。核心换热部件为平面螺旋形盘管，建模时先绘制阿基米德螺旋线作为盘管的中心路径，以圆形截面沿路径扫掠生成连续的盘管实体，螺旋线的圈数、螺距、盘管管径均经过参数化约束，可根据集热功率需求快速调整尺寸参数，盘管整体完全贴合外框内部的集热平面，保证与吸热层的最大接触面积，盘管两端分别与外框上的两个管路接口做布尔合并运算，确保管路连通无断点。材质渲染阶段，为外框赋予哑光黑色金属材质模拟吸热涂层的质感，调整材质的粗糙度参数至0.85左右，最大化模拟太阳能吸热板的高吸光率特性；为螺旋盘管赋予紫铜材质，调整金属度参数至0.9、粗糙度至0.15，还原紫铜管路的金属光泽与高导热特性，外框背部添加保温层结构，赋予低导热系数的橡塑保温材质，减少集热过程中的热量散失。结构设计上，整体采用薄型平板结构，螺旋盘管的流道设计可让冷水从入口进入后沿螺旋路径缓慢流动，在流动过程中充分吸收集热板传递的太阳辐射热能，逐步提升水温后从出口流出，相比传统直排管结构，螺旋流道延长了介质在集热腔内的停留时间，提升了换热效率，同时平面螺旋结构无直角弯折，管路内部流阻更低，减少了循环水泵的能耗。建模过程中对所有配合面做了公差校验，确保盘管与集热板之间无装配间隙，避免出现接触热阻影响集热效果，整体模型结构完整，参数可编辑，可直接用于太阳能热水系统的方案演示、结构优化以及生产加工前的模拟验证。
