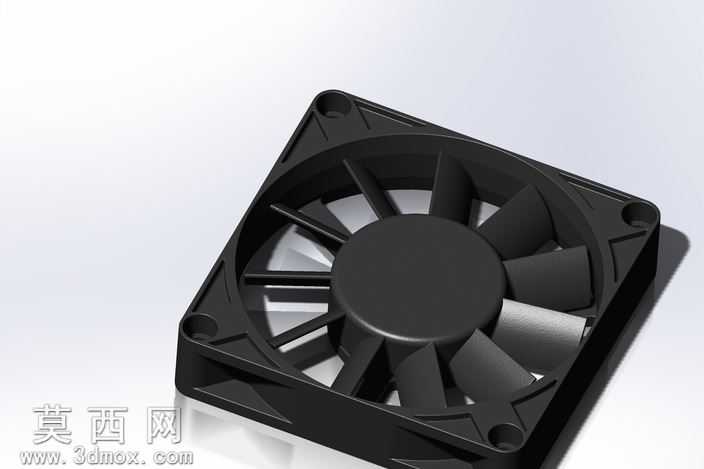

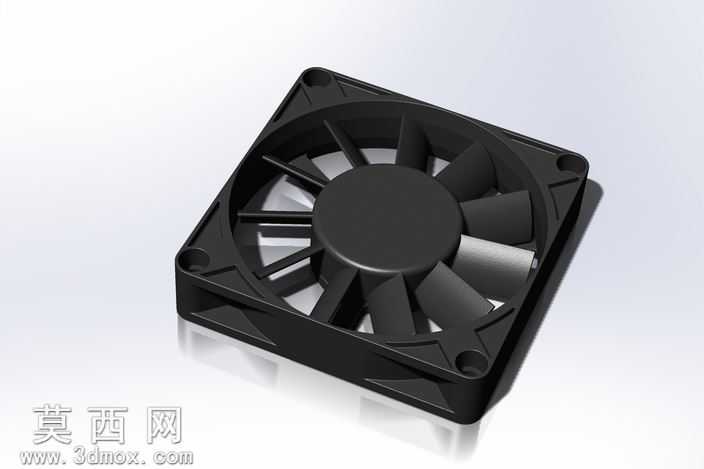

电脑CPU散热轴流风扇三维数模设计

本模型为标准方形电脑CPU散热轴流风扇，采用三维参数化建模完成整体结构设计，完整还原了量产散热风扇的全部细节特征。建模过程中首先搭建风扇外框的基准特征，外框采用带安装孔的方形注塑结构设计，四个角位预留标准规格的螺丝安装沉孔，框体边缘做圆角过渡处理，既避免注塑应力集中，也符合实际产品的装配安全要求，外框内部预留扇叶转动的安全间隙，保证扇叶运转时不会与框体发生剐蹭。扇叶部分采用七片后倾式轴流叶片设计，建模时通过曲面放样构建叶片的翼型截面，精准还原叶片从叶根到叶尖的扭角变化，该扭角设计能够在低转速下推动更多气流垂直通过散热鳍片，同时降低叶片切割气流产生的风噪，兼顾散热效率与静音表现。中心轮毂部分做圆弧过渡造型，既可以引导气流向四周叶片均匀分流，也能隐藏内部的转子结构，还原真实产品的外观质感。材质渲染阶段，外框与扇叶均采用哑光黑色阻燃PC塑料材质，调整材质的粗糙度与反光参数，还原注塑塑料件的细腻磨砂质感，场景中添加柔和的环境光与底部投影，让模型呈现出接近实物拍摄的展示效果，清晰呈现各部分的结构层次。结构设计上完全遵循通用电脑散热风扇的尺寸规范，安装孔位、外框厚度、扇叶间隙均符合行业通用标准，可直接用于电脑散热结构的装配模拟、散热风道仿真分析，也可作为电子散热类产品设计的参考素材，帮助设计者快速掌握轴流散热风扇的结构设计逻辑与建模思路，理解消费电子散热部件的设计要点与工艺要求。
