50mm规格CPU散热风扇三维结构设计

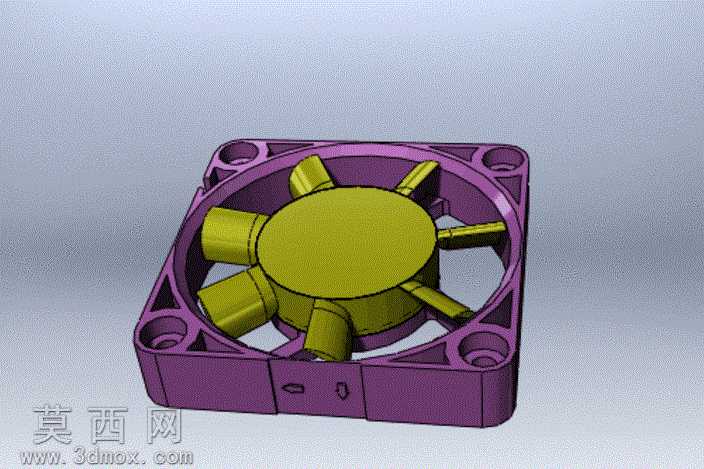

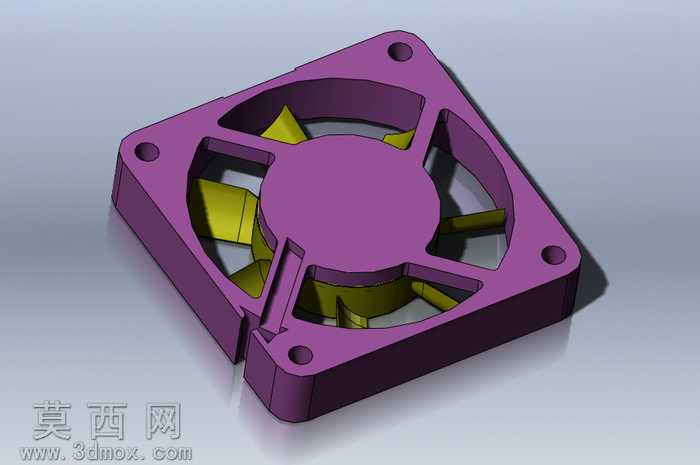

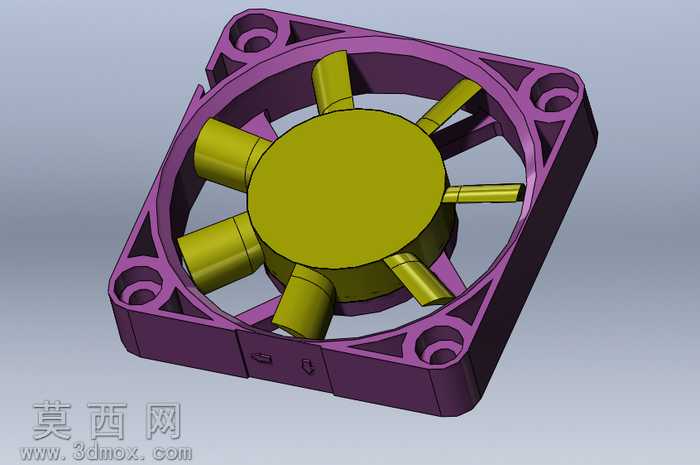

本作品为适配常规电脑硬件散热需求的50毫米规格CPU散热风扇三维设计，建模过程中严格遵循消费级电子散热配件的通用尺寸规范，对风扇各部件的结构细节做了完整还原。建模阶段首先搭建风扇外框的基准轮廓，外框采用方形带安装孔的经典结构，四个角预留的安装沉孔位置精准匹配标准50mm风扇的安装孔距，外框侧壁做了均匀的壁厚处理，既保证结构强度也控制整体重量，外框内侧设计有承托扇叶转动的限位结构，避免扇叶运转时出现剐蹭偏移。扇叶部分采用七叶轴流扇叶构型，每片扇叶都做了符合空气动力学的曲面弧度设计，建模时通过曲面放样、曲率连续调整保证扇叶表面顺滑无折角，能够在运转时引导气流形成稳定的轴向风路，兼顾风量与静音表现。扇叶中心的轮毂部分做了加厚处理，预留了电机安装的容纳空间，轮毂与外框之间的间隙控制在合理范围，避免运转时出现气流泄漏影响散热效率。材质渲染阶段，外框部分采用哑光深紫色工程塑料质感，还原常见PC风扇常用的PBT材质视觉效果，扇叶与轮毂部分采用橄榄绿哑光塑料材质，区分不同部件的材质差异，渲染时调整了材质的粗糙度与反光度，让整体模型呈现出真实的工业塑料质感，同时通过光影调整突出扇叶的曲面弧度与外框的结构棱角。设计过程中充分考虑了实际装配的适配性，标注的核心尺寸参数清晰明确，中心通风区域孔径42毫米，扇叶整体旋转直径45.4毫米，外框整体尺寸为50x50x10mm，完全符合常规超薄CPU散热风扇的尺寸标准，既可以直接适配ITX小机箱的CPU散热位，也可作为3D打印机、小型工控主板等设备的散热配件使用。整体模型结构完整，各部件的装配关系清晰，没有出现结构干涉问题，既可以作为散热结构设计的参考案例，也可用于电脑硬件组装模拟、散热风道仿真分析等场景，对于学习小型轴流风扇的结构设计、消费电子散热配件的建模思路有较高的参考价值。
